主体材质
安装孔型
表面处理
产品选型
规格
图片仅供参考，请以已选的规格为准
扭矩蝶形铰链 平型 方型 可调阻尼型 任意角度定位型 圆孔型/沉孔型
条件筛选：
性价比 精密型
主体材质 A6063
表面处理 本色喷砂阳极氧化
孔位置 对称型
安装孔型 沉孔型
本体形状 平型
调整角度 任意角度定位型
铰链功能 可调阻尼型
铰链类型 方型
种类筛选 扭矩蝶形铰链
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 调整角度 | 材质 | 表面处理/颜色 | |
| HFM69 | 可调阻尼型 | 圆孔型 | 任意角度定位型 | PP | 黑色 |
| HFM70 | ZDC | 涂塑(黑色) | |||
| HFK21 | 沉孔型 | A6063 | 本色喷砂阳极氧化 | ||
| HFK22 | 黑色喷砂阳极氧化 | ||||
| HFK26 | 乙缩醛 | 黑色沙纹面 | |||
| HFK27 | PA6 | ||||
| HFK23 | ZDC | 镀铬 | |||

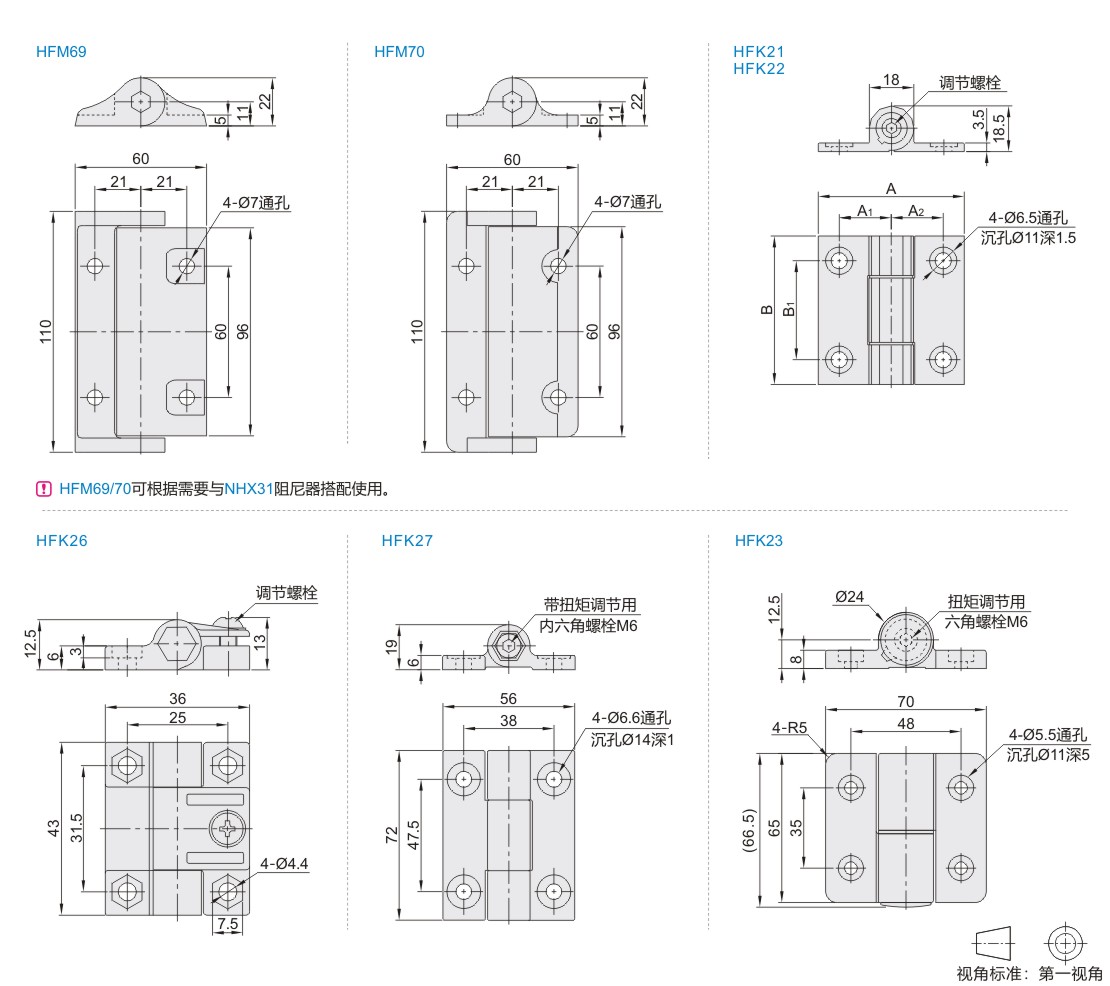

参数图
选型表
| 型号 |
A |
B |
A1 |
A2 |
B1 |
扭矩 (N·m) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | |||||||
| HFK21 HFK22 |
60 | 59 | 60 | 16 | 16 | 40 | 0~2.5 | 0.05 |
| 60A | 21 | |||||||
| 60B | 21 | |||||||
扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。
安装时，应确保各铰链的轴心水平且相互之间无偏差。
| 型号 |
扭矩 (N·m) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||
| HFK26 | 43 | 0~0.8 | 0.012 |
| HFK27 | 72 | 0.1~1.8 | 0.05 |
扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。
安装时，应确保各铰链的轴心水平且相互之间无偏差。
| 型号 |
扭矩 (N·m) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||
| HFK23 | 65 | 0~15 | 0.164 |
扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。
安装时，应确保各铰链的轴心水平且相互之间无偏差。
| 型号 |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | |
| HFM69 | 110 | 0.045 |
| HFM70 | 0.23 | |
-
