        限位蝶形铰链 平型 金属型 锥孔型 ZDC

        条件筛选：

        主体材质 ZDC
        表面处理 电泳(黑色)
        安装孔型 锥孔型
        本体形状 平型
        调整角度 多角度可限型
        铰链类型 金属型
        安装方向 通用侧
        种类筛选 限位蝶形铰链

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 调整角度 材质 表面处理/颜色
          HFM01 金属型 锥孔型 多角度可限型 ZDC 电泳(黑色)
          HFM03 0°和90°限位固定 镀铬
          HFM04 电泳(黑色)

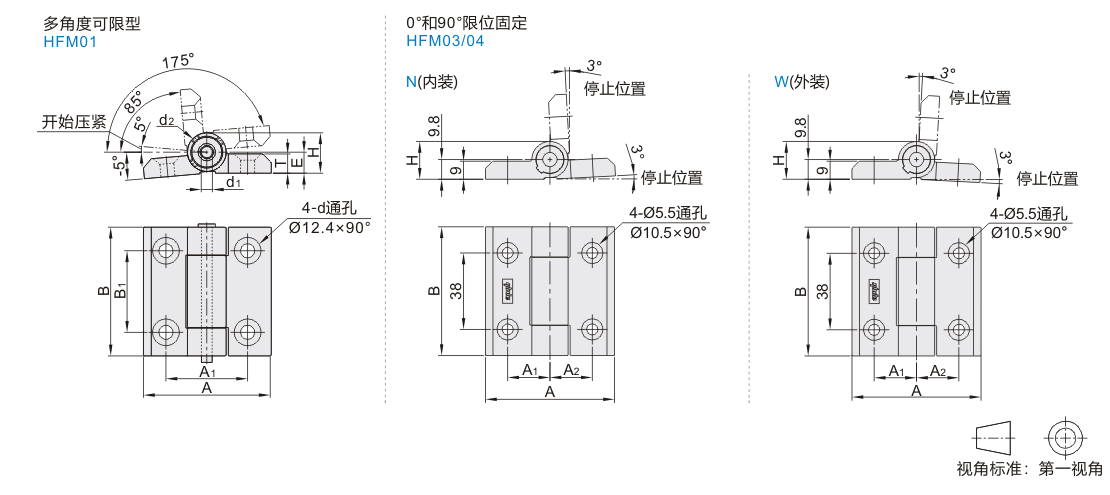

          参数图



          多角度可限型

          型号
          		 A
          		 B
          		 A1
          		 B1
          		 H
          		 T
          		 E
          		 d
          		 d1
          		 d2
          		 初始设定释放
          扭矩(N·m)
          		 参考重量
          (kg/pcs)
          代码 规格
          HFM01 60 60 60 38 38 18.8 9 9.8 6.5 5 18 ≈2.2 0.146



          扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。
          安装时，应确保各铰链的轴心水平且相互之间无偏差。

          0°和90°限位固定

          型号

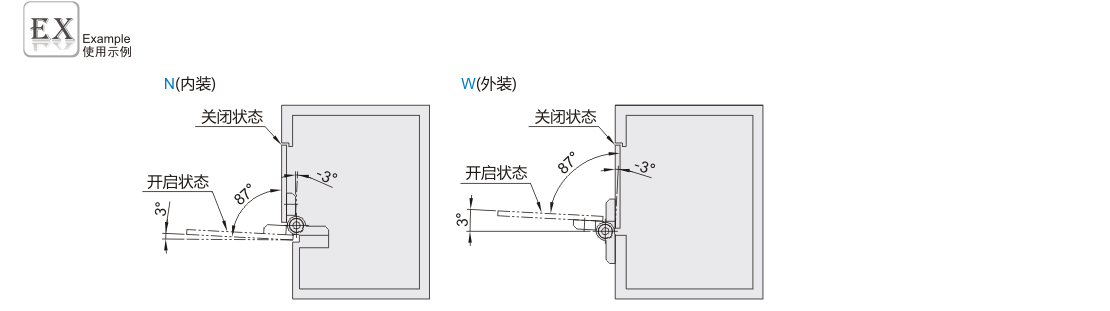

          		 安装方式
          		 A
          		 B
          		 A1
          		 A2
          		 H
          		 负载
          (kg)
          		 参考重量
          (kg/pcs)
          代码 规格
          HFM03
          HFM04          		 64 N(内装)
          W(外装)          		 54 64 16 16 18.8 20 0.14
          64A 59 21
          64B 64 21



          容许负载为使用2个时的数值。
