H
规格
图片仅供参考，请以已选的规格为准
自动锁定型伸缩撑杆 普通门用 一般型/拉伸解锁
条件筛选：
固定方式 两点固定
适用门 普通门用
开合方式 伸缩型
锁定方式 自动锁定
种类筛选 撑杆
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 表面处理 | |
| HFX32 | 两点固定 | 一般型 | SPCC | 镀锌 |
| HFX33 | 拉伸解锁 | SUS304 | 拉丝 | |
| HFX34 | 发纹处理 | |||

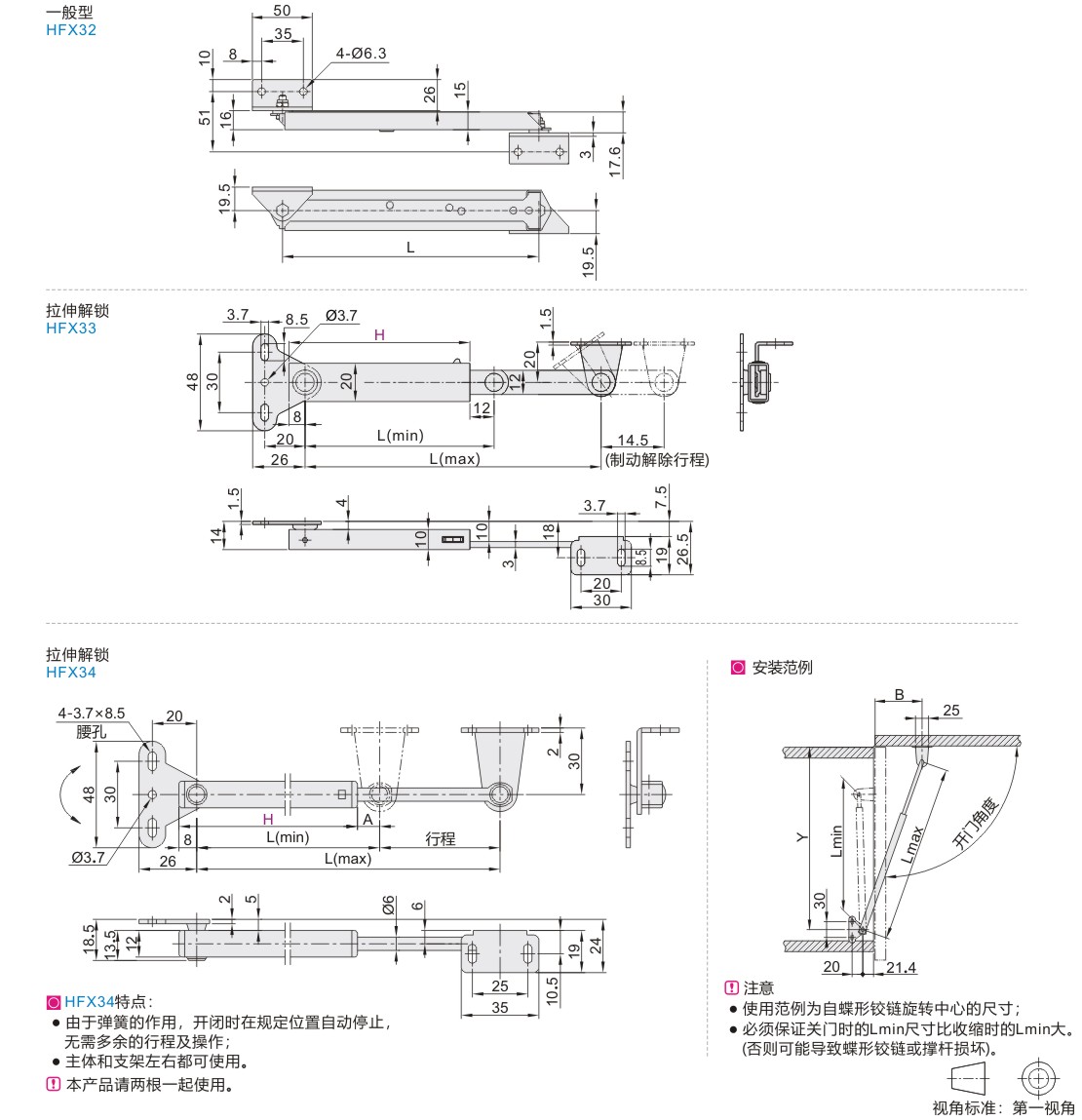

参数图
一般型
| 型号 | L(max) |
L(min) |
|
| 代码 | 规格 | ||
| HFX32 | 215 | 365 | 215 |
| 395 | 725 | 395 | |
拉伸解锁（拉丝）
| 型号 | L(max) | L(min) | 承载 (kgf) |
参考重量 (kg/pcs) |
|||||||||
| 代码 | H | ||||||||||||
| HFX33 | 100 | 135 | 104 | 15 | 0.10 | ||||||||
| 129 | 195 | 133 | 0.13 | ||||||||||
| 166 | 270 | 170 | 0.15 | ||||||||||
拉伸解锁（发纹处理）
| 型号 | L(max) | L(min) | A | 开门角度 | B | Y | 行程 | 承载反力(kgf) | 参考重量 (kg/pcs) |
||||||||||||||||||||
| 代码 | H | L(max) | L(min) | ||||||||||||||||||||||||||
| HFX34 | 170 | 222 | 172 | 10 | 90° | 70 | 235 | 50 | 3.2 | 7.5 | 0.145 | ||||||||||||||||||
| 80° | 75 | 240 | |||||||||||||||||||||||||||
| 75° | 85 | 251 | |||||||||||||||||||||||||||
| 238 | 335 | 250 | 20 | 90° | 104 | 344 | 85 | 3.8 | 8.5 | 0.185 | |||||||||||||||||||
| 80° | 112 | 351 | |||||||||||||||||||||||||||
| 75° | 127 | 368 | |||||||||||||||||||||||||||
| 269 | 380 | 280 | 19 | 90° | 118 | 390 | 100 | 3.6 | 0.205 | ||||||||||||||||||||
| 80° | 127 | 405 | |||||||||||||||||||||||||||
| 75° | 146 | 423 | |||||||||||||||||||||||||||
-
