        自动锁定型伸缩撑杆 重型门用 拉伸解锁 两点固定 SUS304 表面拉丝

        条件筛选：

        固定方式 两点固定
        材质 SUS304
        表面处理 拉丝
        特点 拉伸解锁
        适用门 重型门用
        开合方式 伸缩型
        锁定方式 自动锁定
        种类筛选 撑杆

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质 表面处理
            HFX36 两点固定 拉伸解锁 SUS304 拉丝



            特点

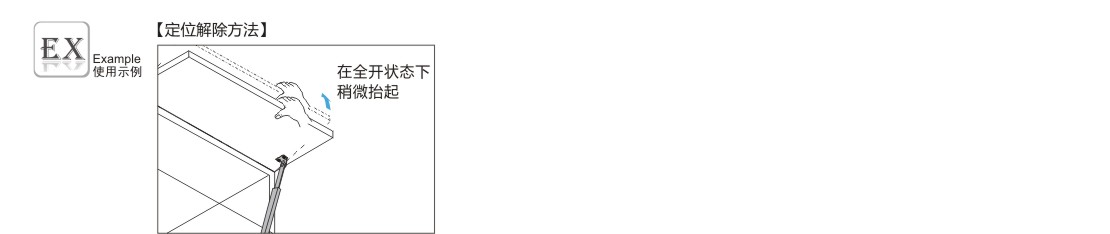

            ● 可将门定位在全开状态的支撑。在全开状态再将门稍微向上抬起，即可解除定位。
            ● 即使在抽油烟机等靠近烟火的场所也可使用。
            ● 为了确保动作的安全性，可用螺丝刀或销钉等穿过锁定孔锁定支撑。

            注意
            ● 可根据门高及门开启角度，决定适当的支座位置。此时，应确保安装例的L2尺寸
               不小于下图的L2尺寸。（若小于该尺寸，可能会损坏合页及支撑。）
            ● 解除定位状态时，请撑住门进行。

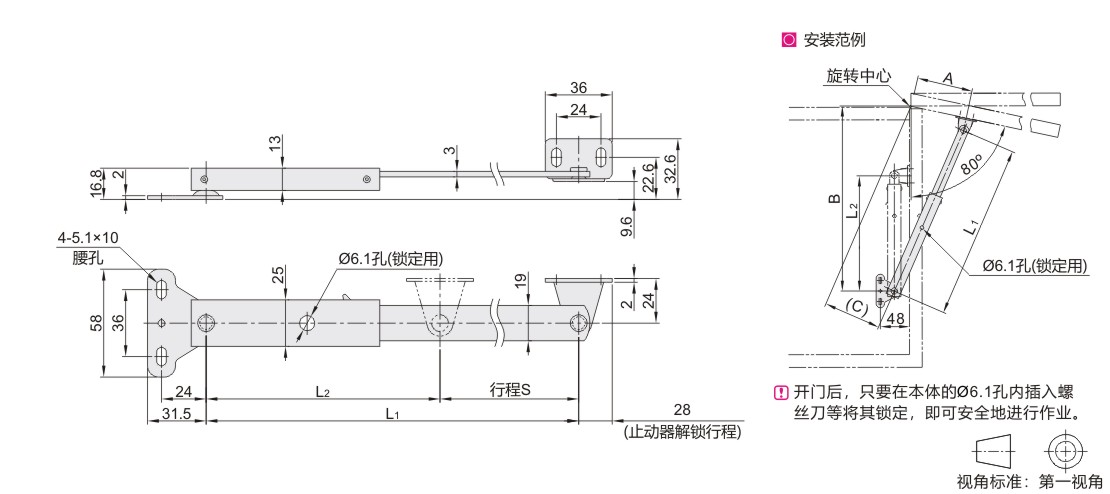

            参数图



            选型表

            型号 L1 L2 S A B C 承载
            (kgf)            		 参考重量
            (kg/pcs)
            代码 规格
            HFX36 200 200 163 45 56 219 59.7 30 0.2
            350 350 230 120 128 364 129.9 25 0.4
            500 500 305 195 195 510 194.5 20 0.6
