      产品选型

      规格

      图片仅供参考，请以已选的规格为准

        内弹簧型搭扣 普通型 方型 SUS304 震动抛光

        条件筛选：

        材质 SUS304
        形状 方型
        表面处理 震动抛光
        带锁定装置 无
        挂锁孔 无

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 材质 表面处理
            HGA71 普通型 方型 SUS304 震动抛光



            本图表示紧固余量为0mm的状态。

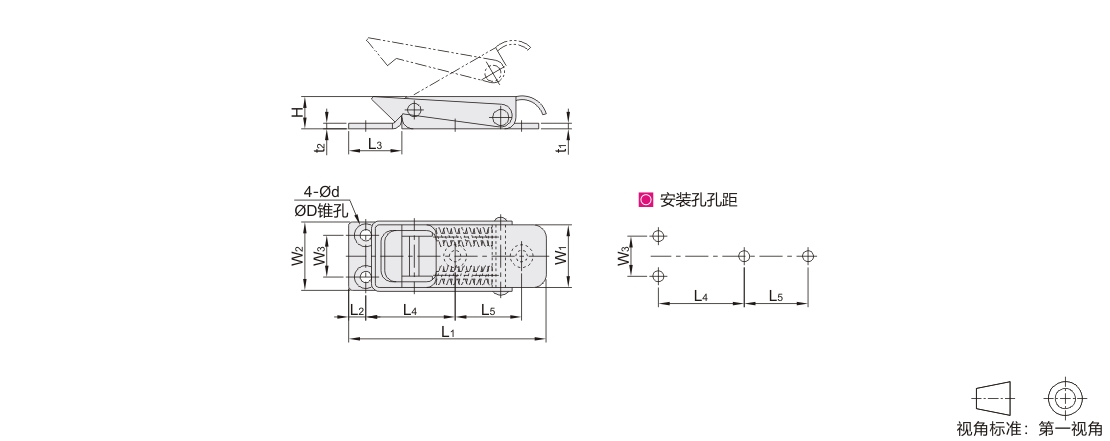

            参数图



            选型表

            型号 L1 L2 L3 L4 L5 W1 W2 W3 H t1 t2 锥孔 拉伸承重(N) 参考重量
            (kg/pcs)
            代码 规格 紧固余量(mm)
            d D 1 2 3 4
            HGA71 34 34 3.5 9.5 15 11.5 13 13.5 8 6 0.9 1 3.2 4.3 34 49 — — 0.006
            52 52 4.5 14 23.5 17.5 18.5 18 11 8.5 1.5 1.5 3.5 6.5 34 54 69 — 0.025
            70 70 6 18 30 24 23 23 13 11 2 2 4.3 8.3 44 59 74 88 0.054
