查看大图
图片仅供参考，请以已选的规格为准

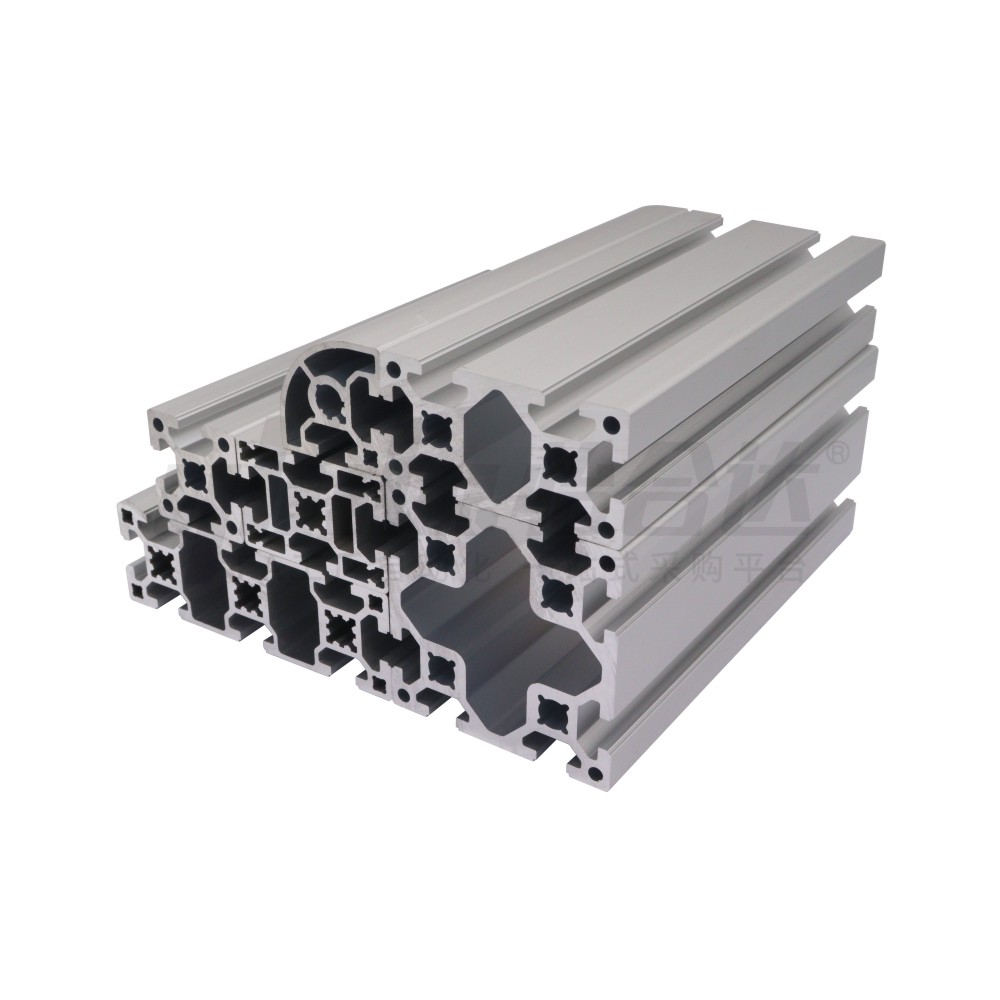

铝合金型材 欧标40槽宽10.2系列
条件筛选：
种类筛选 欧标40系列
产品类型 型材
槽宽 10.2
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
材质
表面处理
产品选型
L
50~6000
/0.5
技术图档
3D预览
可选加工参数表
材质图
参数图
材质图
| 代码 | 材质 | 表面处理 |
| AOB02 | A6063-T6 | 碱砂氧化 |
| AOH02 | A6005-T6 | |
| AOB03 | A6063-T5 | 黑色氧化 |
| AOB05 | 喷砂氧化 |
切断面未进行氧化处理。 最大使用长度：5800~5850mm；
整条标准长度：6000~6020mm。 可定制表面处理。

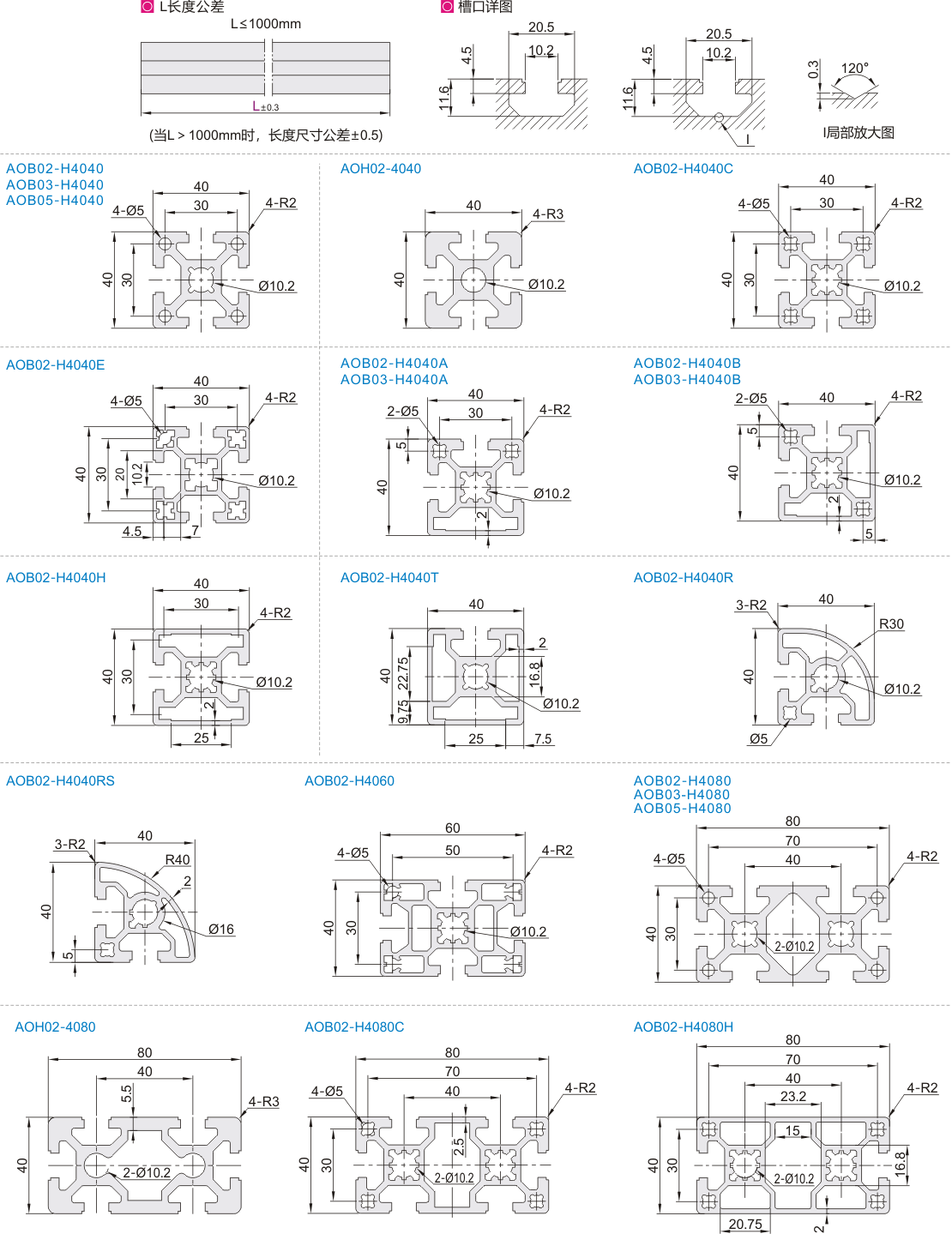

参数图
选型表
| 型号 | L 最小单位0.5 |
截面尺寸 | 每米重量Kg/m (理论值) |
截面积 (mm²) |
截面惯性矩 | 抗弯截面模数 | |||
| 代码 | 规格 | ℓx | ℓy | Wxmax(mm³) | Wymax(mm³) | ||||
| AOB02 | H4040 | 50~6000 | 40×40 | 2.00 | 724.84 | 11.58×10⁴ | 11.58×10⁴ | 5792.15 | 5792.15 |
| H4040A | 1.71 | 621.97 | 10.23×10⁴ | 10.30×10⁴ | 4977.26 | 5148.80 | |||
| H4040B | 1.70 | 618.19 | 10.25×10⁴ | 10.25×10⁴ | 5098.23 | 5098.23 | |||
| H4040C | 1.78 | 647.87 | 10.69×10⁴ | 10.69×10⁴ | 5346.25 | 5346.25 | |||
| H4040E | 1.56 | 566.13 | 9.07×10⁴ | 9.07×10⁴ | 4534.00 | 4534.00 | |||
| H4040H | 1.64 | 596.08 | 9.813×10⁴ | 9.903×10⁴ | 4906.50 | 4951.50 | |||
| H4040T | 1.71 | 619.52 | 9.784×10⁴ | 10.003×10⁴ | 4849.75 | 5001.38 | |||
| H4040R | 1.46 | 528.63 | 7.59×10⁴ | 7.58×10⁴ | 3410.66 | 3410.66 | |||
| H4040RS | 1.41 | 511.61 | 5.325×10⁴ | 8.313×10⁴ | 2325.08 | 3629.75 | |||
| H4060 | 40×60 | 2.34 | 848.0 | 13.47×10⁴ | 27.93×10⁴ | 6734.45 | 9311.60 | ||
| H4080 | 40×80 | 3.64 | 1324.10 | 22.41×10⁴ | 81.28×10⁴ | 11206.10 | 20318.65 | ||
| H4080C | 3.04 | 1104.02 | 19.21×10⁴ | 73.06×10⁴ | 9603.10 | 18266.03 | |||
| H4080H | 2.87 | 1043.15 | 18.673×10⁴ | 70.919×10⁴ | 9336.42 | 17729.87 | |||

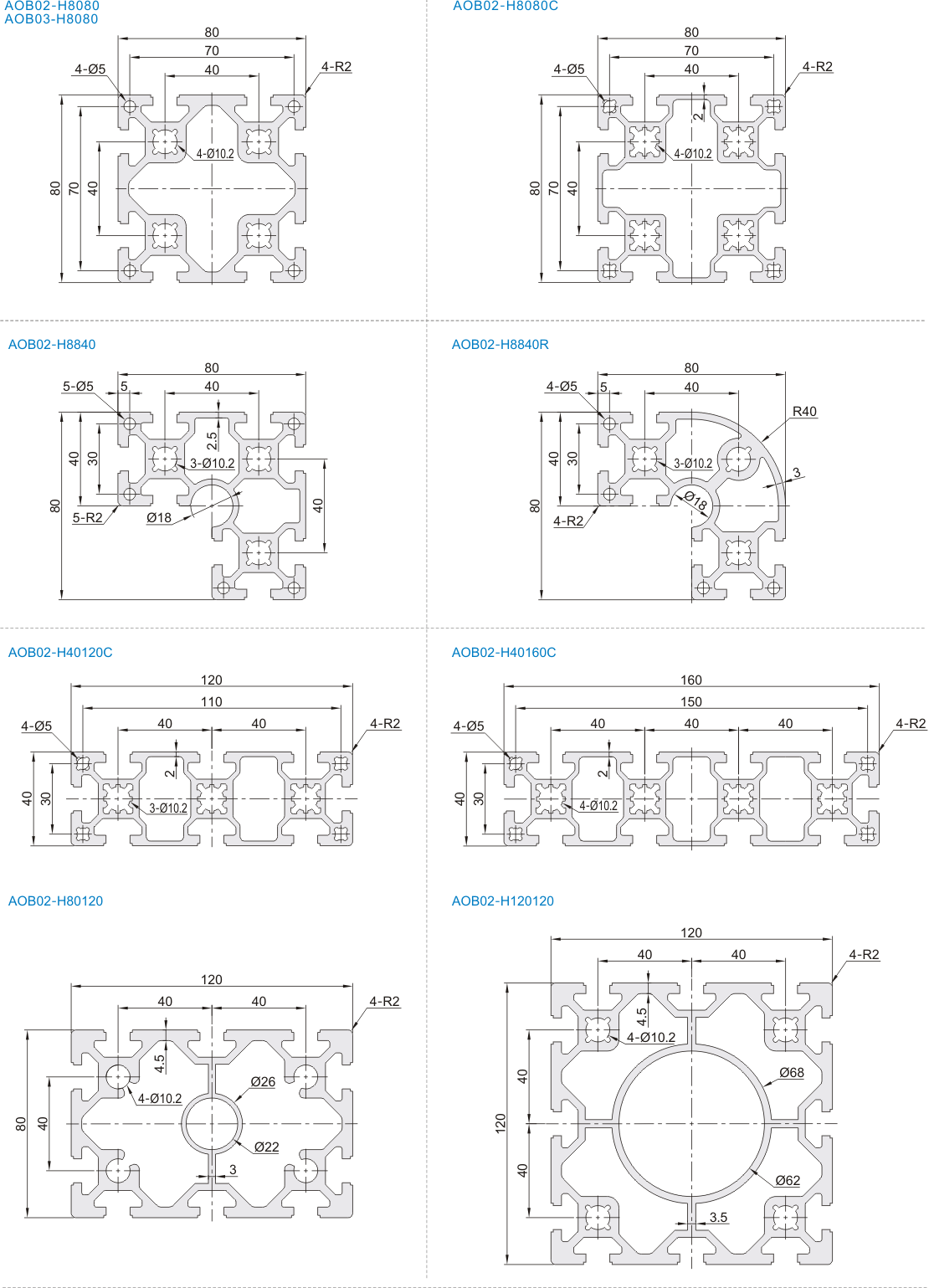

| H8840 | 80×80 | 4.67 | 1699.32 | 101.00×10⁴ | 101.00×10⁴ | 21964.98 | 21964.98 | ||
| H8840R | 4.61 | 1676.82 | 94.11×10⁴ | 94.21×10⁴ | 21233.83 | 21247.60 | |||
| H8080 | 5.92 | 2153.30 | 151.28×10⁴ | 151.28×10⁴ | 37820.48 | 37820.48 | |||
| H8080C | 4.70 | 1706.89 | 122.50×10⁴ | 122.50×10⁴ | 30623.68 | 30623.68 | |||
| H40120C | 40×120 | 4.15 | 1509.82 | 25.99×10⁴ | 221.75×10⁴ | 12998.85 | 36957.48 | ||
| H40160C | 40×160 | 5.34 | 1940.79 | 33.65×10⁴ | 491.21×10⁴ | 16825.15 | 61401.30 | ||
| H80120 | 80×120 | 7.91 | 2876.99 | 223.86×10⁴ | 468.05×10⁴ | 55963.90 | 78008.35 | ||

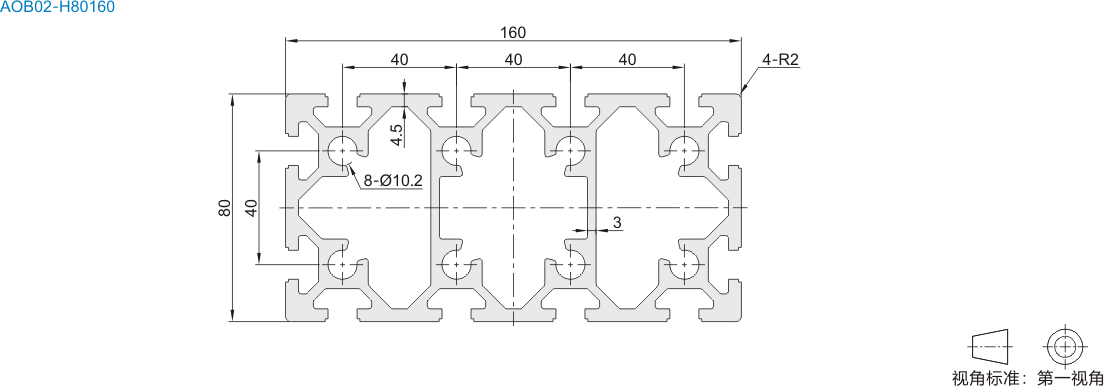

| H80160 | 80×160 | 10.46 | 3802.91 | 299.15×10⁴ | 1016.18×10⁴ | 74787.25 | 127022.98 | ||
| H120120 | 120×120 | 11.05 | 4016.02 | 668.58×10⁴ | 668.56×10⁴ | 111429.95 | 111426.12 | ||
| AOH02 | 4040 | 40×40 | 2.24 | 813.02 | 13.23×10⁴ | 13.23×10⁴ | 6615.00 | 6615.00 | |
| 4080 | 40×80 | 3.75 | 1362.86 | 24.30×10⁴ | 90.15×10⁴ | 12150.35 | 22536.60 | ||
| AOB03 | H4040 | 40×40 | 2.00 | 724.84 | 11.58×10⁴ | 11.58×10⁴ | 5792.15 | 5792.15 | |
| H4040A | 1.71 | 621.97 | 10.23×10⁴ | 10.30×10⁴ | 4977.26 | 5148.80 | |||
| H4040B | 1.70 | 618.19 | 10.25×10⁴ | 10.25×10⁴ | 5098.23 | 5098.23 | |||
| H4080 | 40×80 | 3.64 | 1324.10 | 22.41×10⁴ | 81.28×10⁴ | 11206.10 | 20318.65 | ||
| H8080 | 80×80 | 5.92 | 2153.30 | 151.28×10⁴ | 151.28×10⁴ | 37820.48 | 37820.48 | ||
| AOB05 | H4040 | 40×40 | 2.00 | 724.84 | 11.58×10⁴ | 11.58×10⁴ | 5792.15 | 5792.15 | |
| H4080 | 40×80 | 3.64 | 1324.10 | 22.41×10⁴ | 81.28×10⁴ | 11206.10 | 20318.65 | ||
-
