        铝合金型材 欧标45系列 槽宽10.2 槽口壁厚6

        条件筛选：

        种类筛选 欧标45系列
        产品类型 型材
        槽口壁厚 6
        槽宽 10.2

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 4 项未选择

            代码

            参数选型

            材质

            表面处理

            产品选型

            L

            50~6000
            /0.5

            技术图档

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
            代码 材质 表面处理
            AOB02 A6063-T6 碱砂氧化
            AOH02 A6005-T6
            AOB03 A6063-T5 黑色氧化



            切断面未进行氧化处理。
            最大使用长度：5800~5850mm；
            整条标准长度：6000~6020mm。
            可定制表面处理。

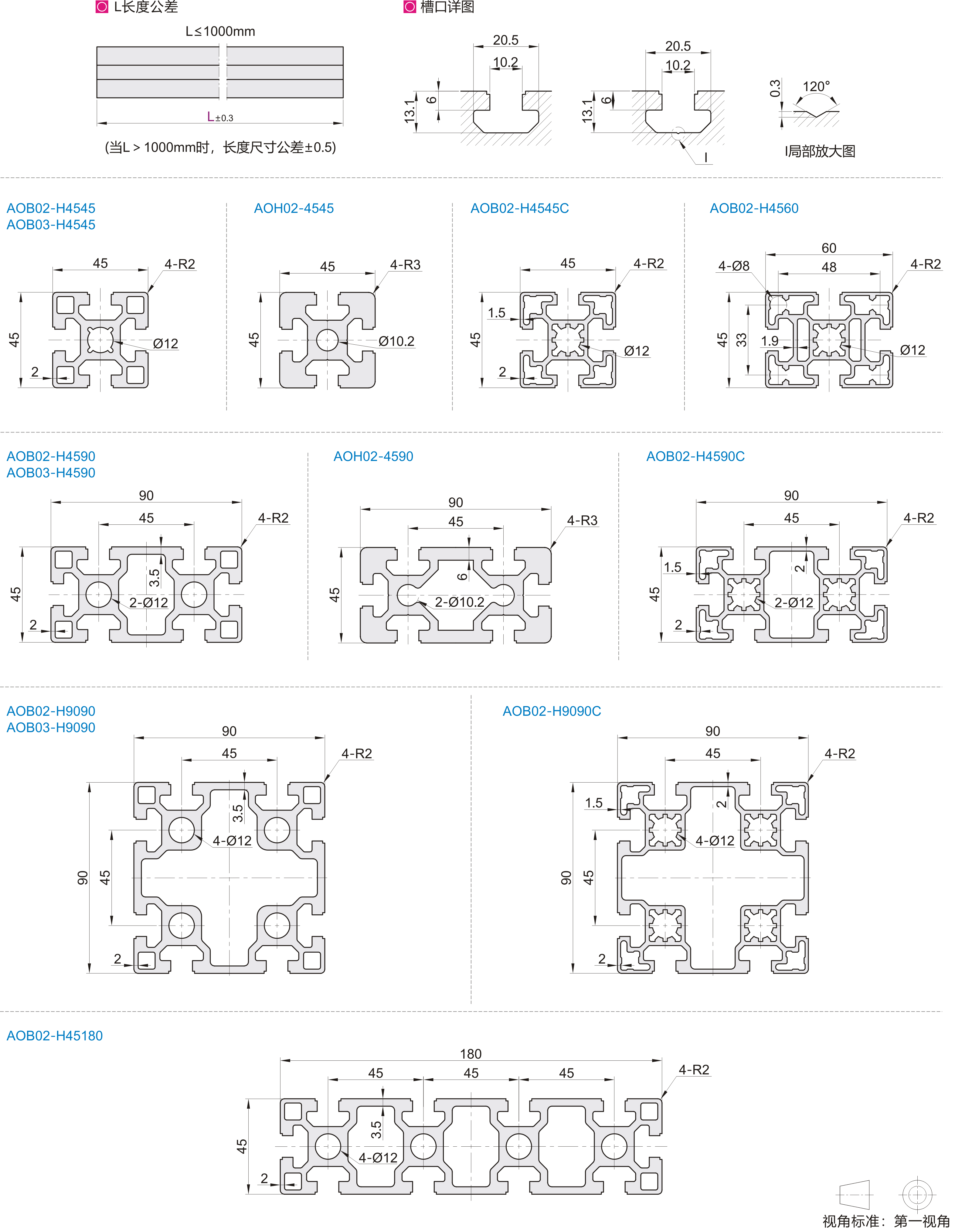

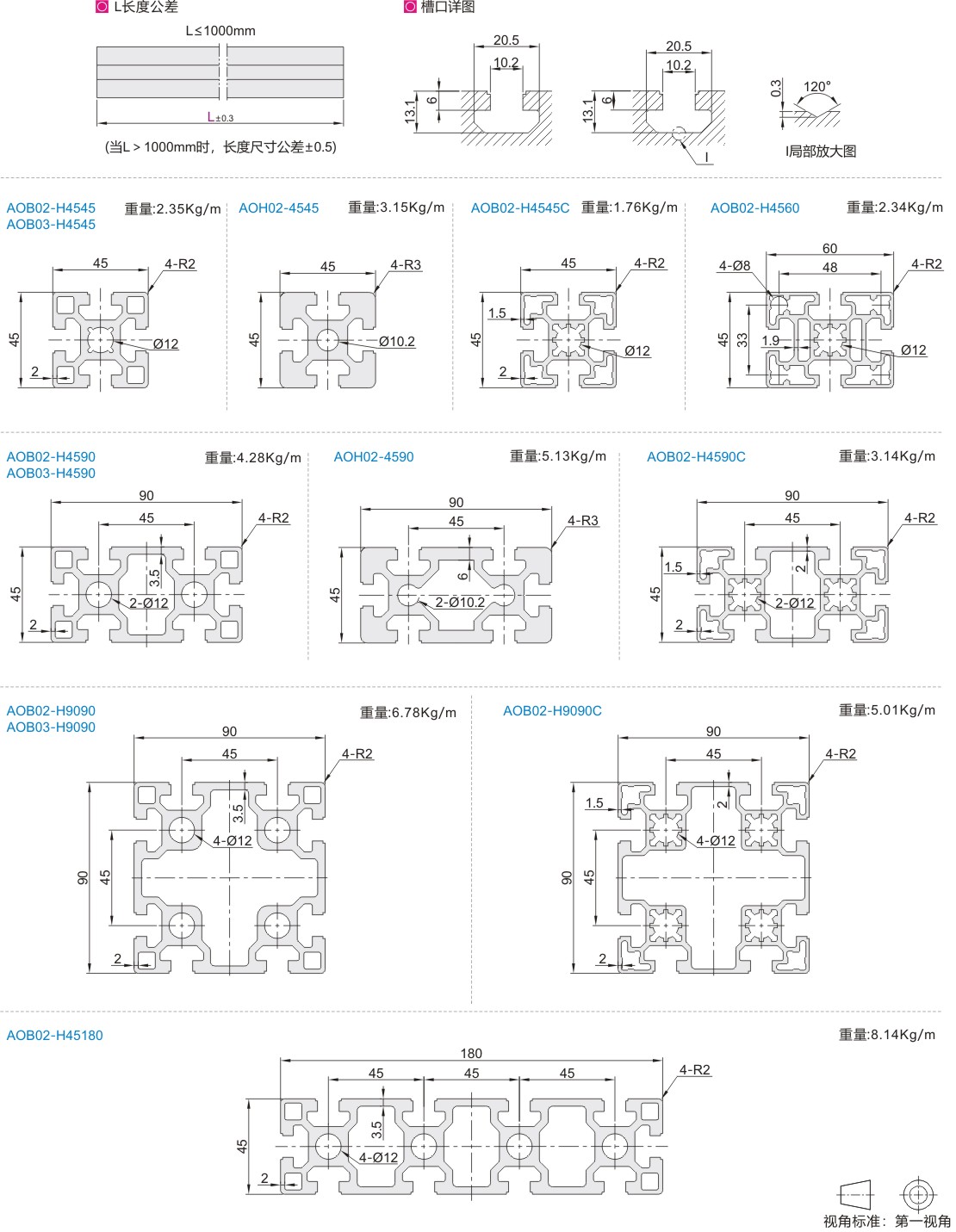

            参数图



            选型表

            型号
            		 L
            最小单位0.5
            		 截面尺寸
            		 每米重量Kg/m
            (理论值)
            		 截面积
            ( mm²)
            		 截面惯性矩
            		 抗弯截面模数
            代码      规格 ℓx ℓy Wxmax（ mm³) Wymax（ mm³)
            AOB02 H4545 50~6000 45×45 2.35  852.55  16.30×10⁴ 16.30×10⁴ 7244.27  7244.27
            H4545C 1.76  638.05  12 .07×10⁴ 12 .07×10⁴ 5362.40  5362.40
            H4560 45×60 2.34  850.26  15 .99×10⁴ 27 .30×10⁴ 7103.33  9098.00
            H4590 45×90 4.28  1556.95  32 .26×10⁴ 120.53 ×10⁴ 14335.78  26783.56
            H4590C 3.14  1139.72  24 .06×10⁴ 89.26×10⁴ 10695.24  19834.58
            H9090 90×90 6.78  2465.69  220. 11×10⁴ 220. 11×10⁴ 48913.64  48913.64
            H9090C 5.01  1821.58  163.00×10⁴ 163.00×10⁴ 36221.87  36221.87
            H45180 45×180 8.14  2957.60  64 .54×10⁴ 877 .03×10⁴ 28683.51  97447.49
            AOH02      4545  45×45 3.15  1146.22  23. 19×10⁴ 23. 19×10⁴ 10305.44  10305.44
                 4590  45×90 5.13  1867.07  42.00×10⁴ 159.52×10⁴ 18667.77  35449.16
            AOB03 H4545 45×45 2.35  852.55  16.30×10⁴ 16.30×10⁴ 7244.27  7244.27
            H4590 45×90 4.28  1556.95  32 .26×10⁴ 120.53×10⁴ 14335.78  26783.56
            H9090 90×90 6.78  2465.69  220. 11×10⁴ 220. 11×10⁴ 48913.64  48913.64
