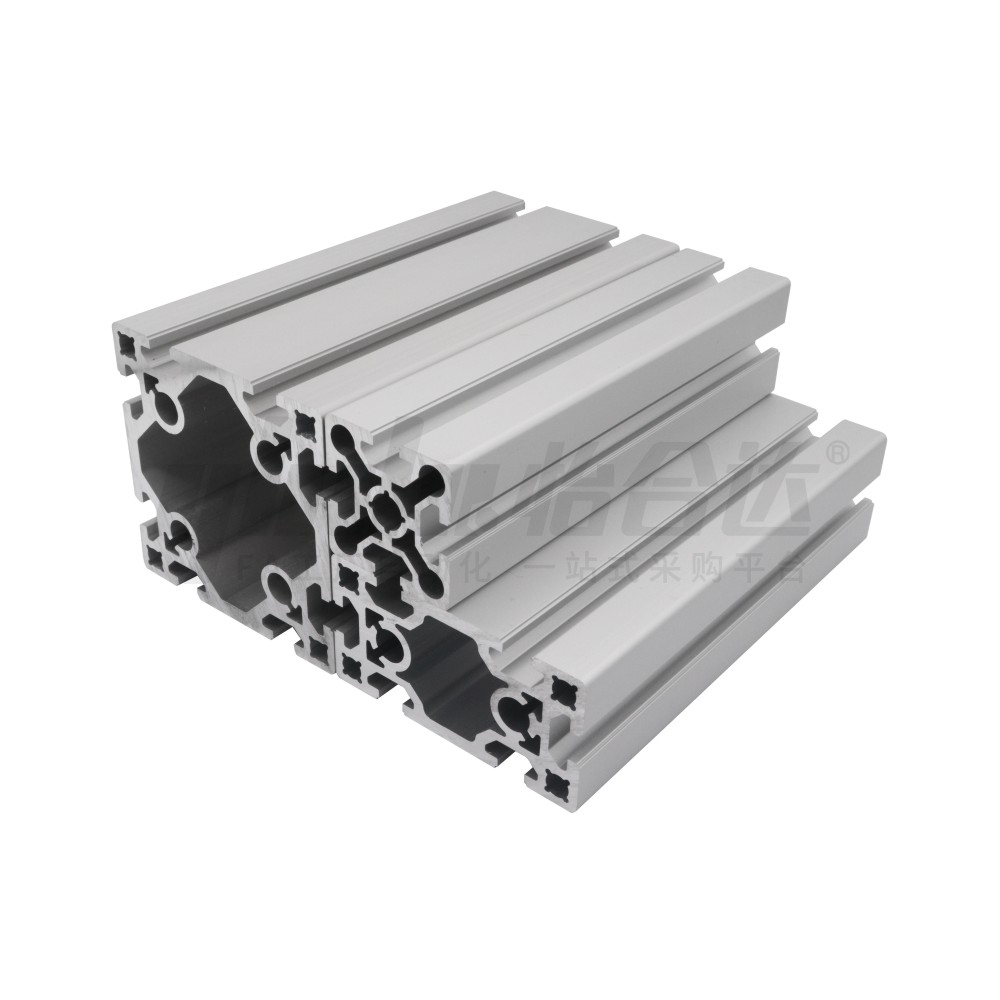

        铝合金型材 欧标50系列 槽宽10.2 A6063-T5 喷砂氧化/黑色氧化 槽口壁厚4.5

        条件筛选：

        材质 A6063-T5
        槽口壁厚 4.5
        槽宽 10.2
        种类筛选 欧标50/60系列

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        型号：

        型号筛选

        未生成型号，还有 4 项未选择

        代码

        参数选型

        产品类型

        表面处理

        产品选型

        长度L(mm)

        50~6000
        /0.5

        技术图档

        3D预览

        可选加工参数表

        材质图

        参数图

        材质图
        代码 材质 表面处理
        AOB03 A6063-T5 黑色氧化
        AOB05 喷砂氧化


        切断面未进行氧化。
         最大使用长度：5800~5850mm；
            整条标准长度：6000-6020mm。
         可定制表面处理。

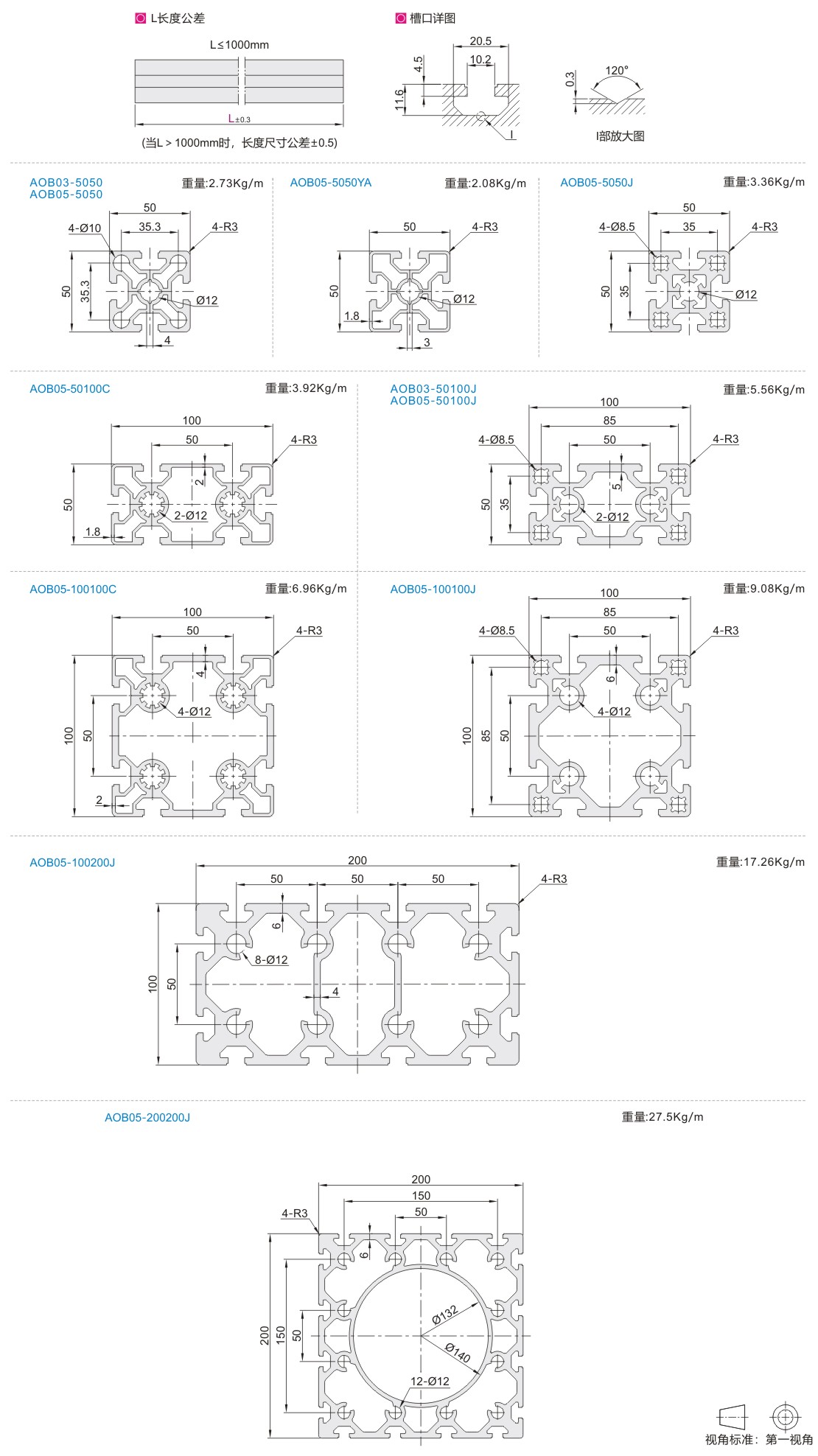

        参数图


        端面螺孔加工

        代码 技术说明
        变更通孔为螺孔
        LM(左端面)
        RM(右端面)
        DM(双端面)        		 选型方法：LM/RM/DM

        Ø12通孔变更为螺孔M14深36。



        实际重量与理论重量之间存在轻微差异，这主要源于生产工艺、包装材料等因素的影响。
        可选加工见可选加工参数表


        选型表

        型号 L
        最小单位0.5        		 截面尺寸 每米重量Kg/m
        (理论值)        		 截面积
        (mm²)        		 截面惯性矩 抗弯截面模数
        代码 规格
        ℓx
        ℓy
        		 Wxmax(mm³) Wymax(mm³)
        AOB03 5050 50～6000
        		 50×50 2.73 990.43 24.53×10⁴ 24.53×10⁴ 9812.80 9812.80
        50100J 50×100 5.56 2020.43 54.14×10⁴ 207.21×10⁴ 21654.72 41442.56
        AOB05 5050 50×50 2.73 990.43 24.53×10⁴ 24.53×10⁴ 9812.80 9812.80
        5050YA 2.08 756.54 18.44×10⁴ 18.44×10⁴ 7377.20 7377.20
        5050J 3.36 1222.00 28.45×10⁴ 28.45×10⁴ 11380.44 11380.44
        50100C 50×100 3.92 1425.86 35.15×10⁴ 146.00×10⁴ 14059.63 29200.17
        50100J 5.56 2020.43 54.14×10⁴ 207.21×10⁴ 21654.72 41442.56
        100100C 100×100 6.96 2530.73 286.06×10⁴ 286.06×10⁴ 57211.93 57211.93
        100100J 9.08 3301.35 384.13×10⁴ 384.13×10⁴ 76825.04 76825.04
        100200J 100×200 17.26 6276.57 808.47×10⁴ 2791.44×10° 161694.66 279143.94
        200200J 200×200 27.50 10000.68 4958.50×10⁴ 4958.50×10⁴ 495850.00 495850.00
