查看大图
图片仅供参考，请以已选的规格为准

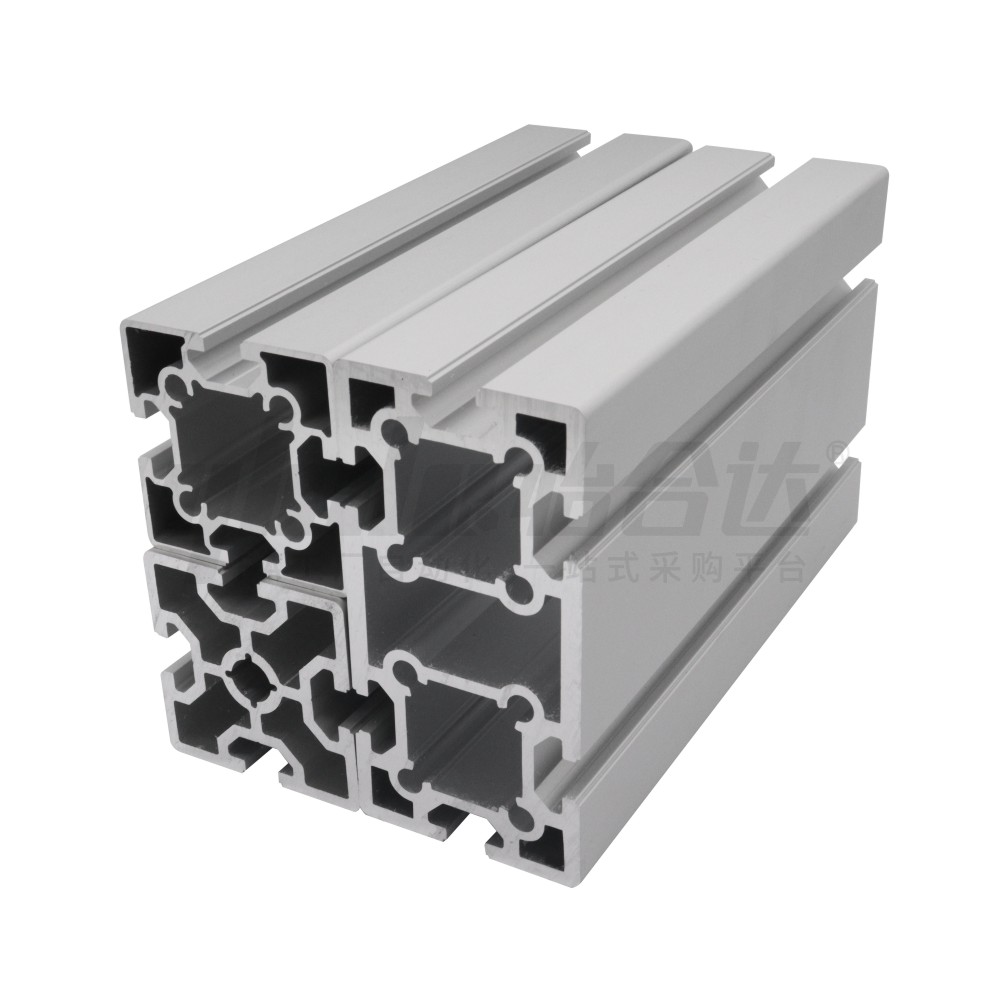

铝合金型材 欧标60槽宽10.2系列
条件筛选：
种类筛选 欧标50/60系列
槽口壁厚 4.5
槽宽 10.2
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 5 项未选择
代码
参数选型
产品类型
材质
表面处理
产品选型
L
50~6000
/0.5
技术图档
3D预览
可选加工参数
产品问答
材质图
参数图
材质图
| 代码 | 材质 | 表面处理 |
| AOB02 | A6063-T6 | 碱砂氧化 |
| AOB05 | A6063-T5 | 喷砂氧化 |
切断面未进行氧化处理。 最大使用长度：5800~5850mm；
整条标准长度：6000~6020mm。 可定制表面处理。

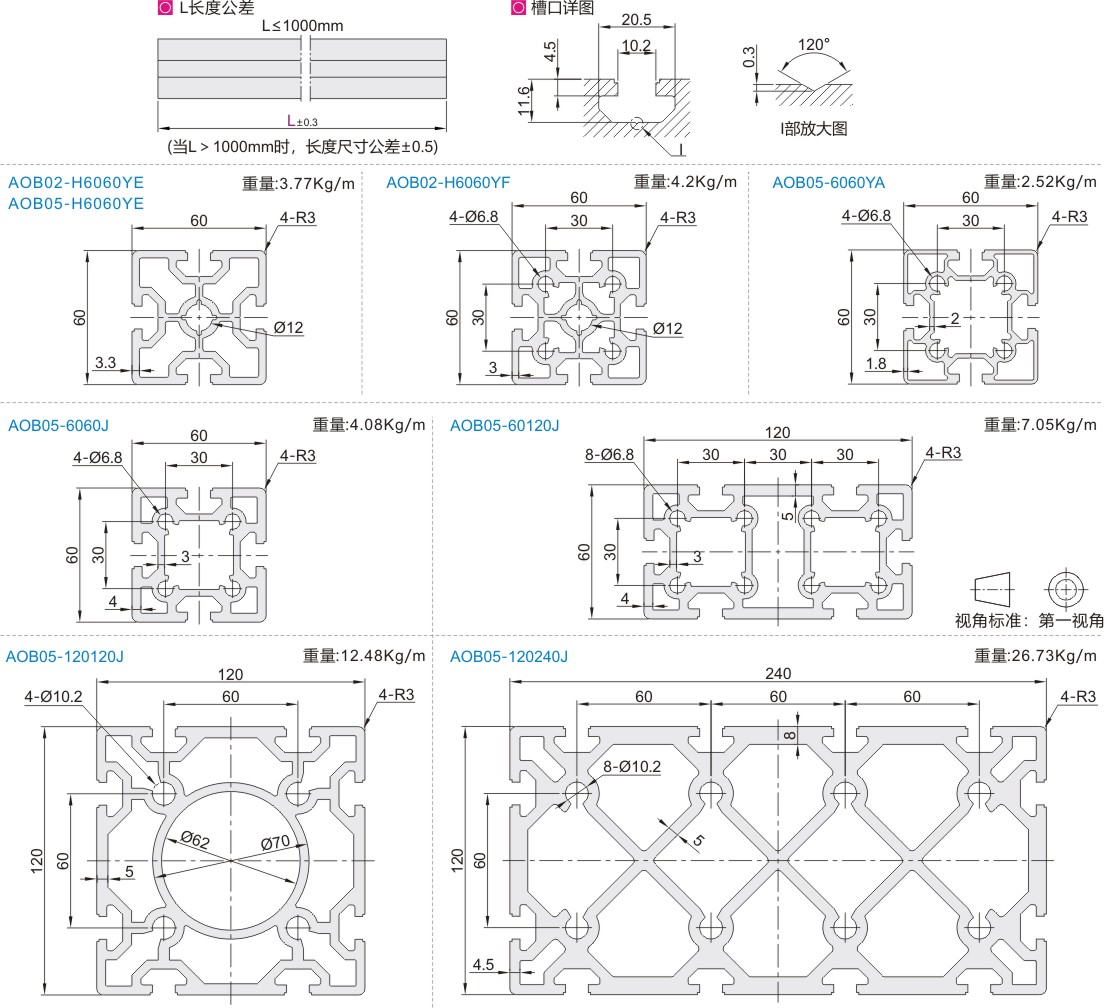

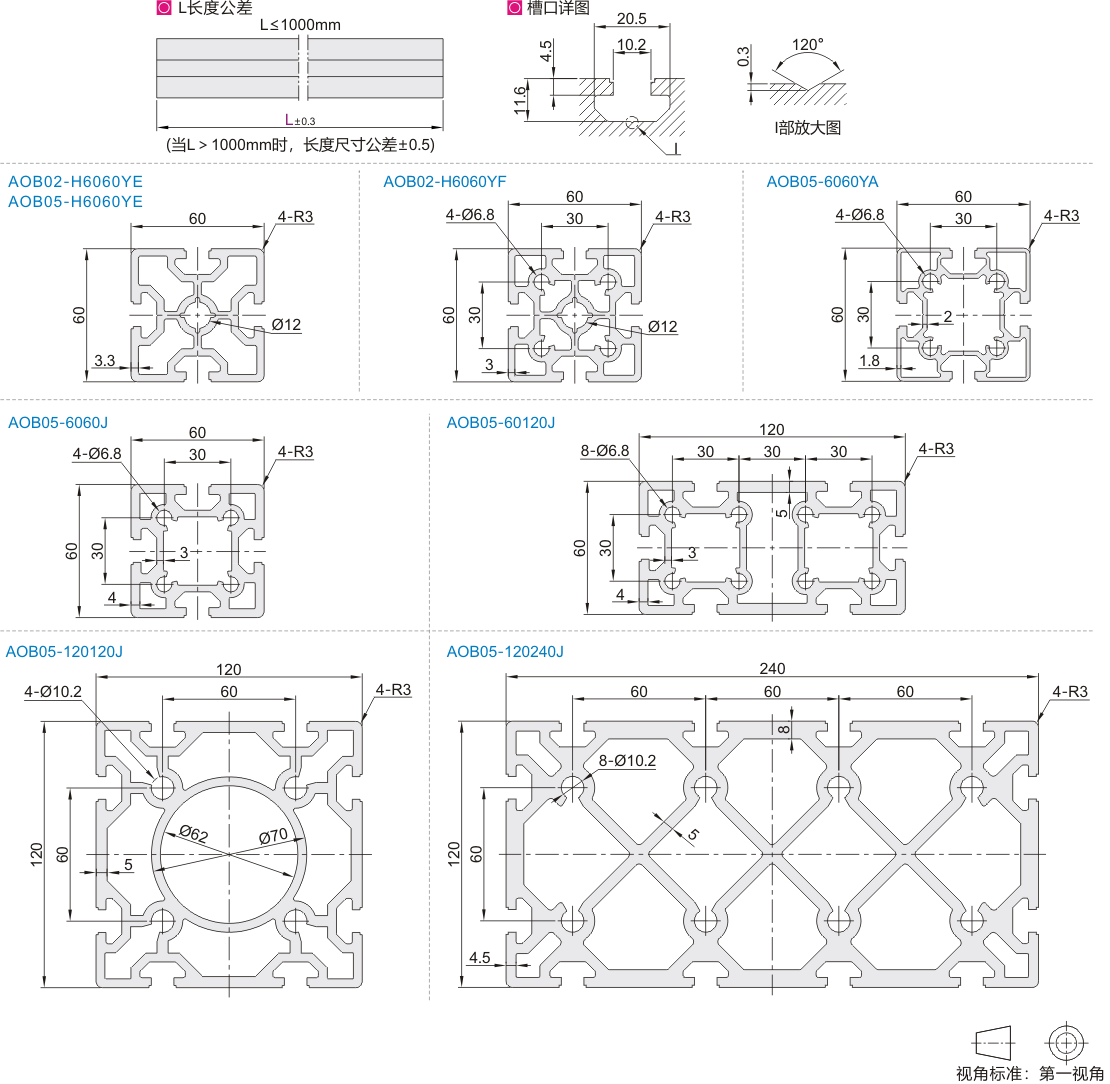

参数图
选型表
| 型号 |
L 最小单位0 .5 |
截面尺寸 |
每米重量Kg/m (理论值) |
截面积 ( mm²) |
截面惯性矩 |
抗弯截面模数 |
|||
| 代码 | 规格 | ℓx | ℓy | Wxmax(mm³) | Wymax( mm³) | ||||
| AOB02 | H6060YE | 50~6000 | 60 ×60 | 3.77 | 1370.08 | 48.54 × 10⁴ | 48.54 × 10⁴ | 16180.93 | 16180.93 |
| H6060YF | 4.20 | 1525.92 | 51 .77 × 10⁴ | 51 .77 × 10⁴ | 13273.67 | 13273.67 | |||
| AOB05 | H6060YE | 60 ×60 | 3.77 | 1370.08 | 48.54 × 10⁴ | 48.54 × 10⁴ | 16180.93 | 16180.93 | |
| 6060YA | 2.52 | 917.01 | 35 .36 × 10⁴ | 35 .36 × 10⁴ | 11787.47 | 11787.47 | |||
| 6060J | 4.08 | 1482.93 | 58.69 × 10⁴ | 58.69 × 10⁴ | 19564.70 | 19564.70 | |||
| 60120J | 60 × 120 | 7.05 | 2563.55 | 111 .08 × 10⁴ | 383.77 × 10⁴ | 37028.03 | 63960.98 | ||
| 120120J | 120 × 120 | 12.48 | 4537.61 | 706.01 × 10⁴ | 706.01 × 10⁴ | 117667.85 | 117667.85 | ||
| 120240J | 120 ×240 | 26.73 | 9718.23 | 1574.40 ×10⁴ | 5511.44×10⁴ | 262399.87 | 459286.67 | ||
-
