图片仅供参考，请以已选的规格为准

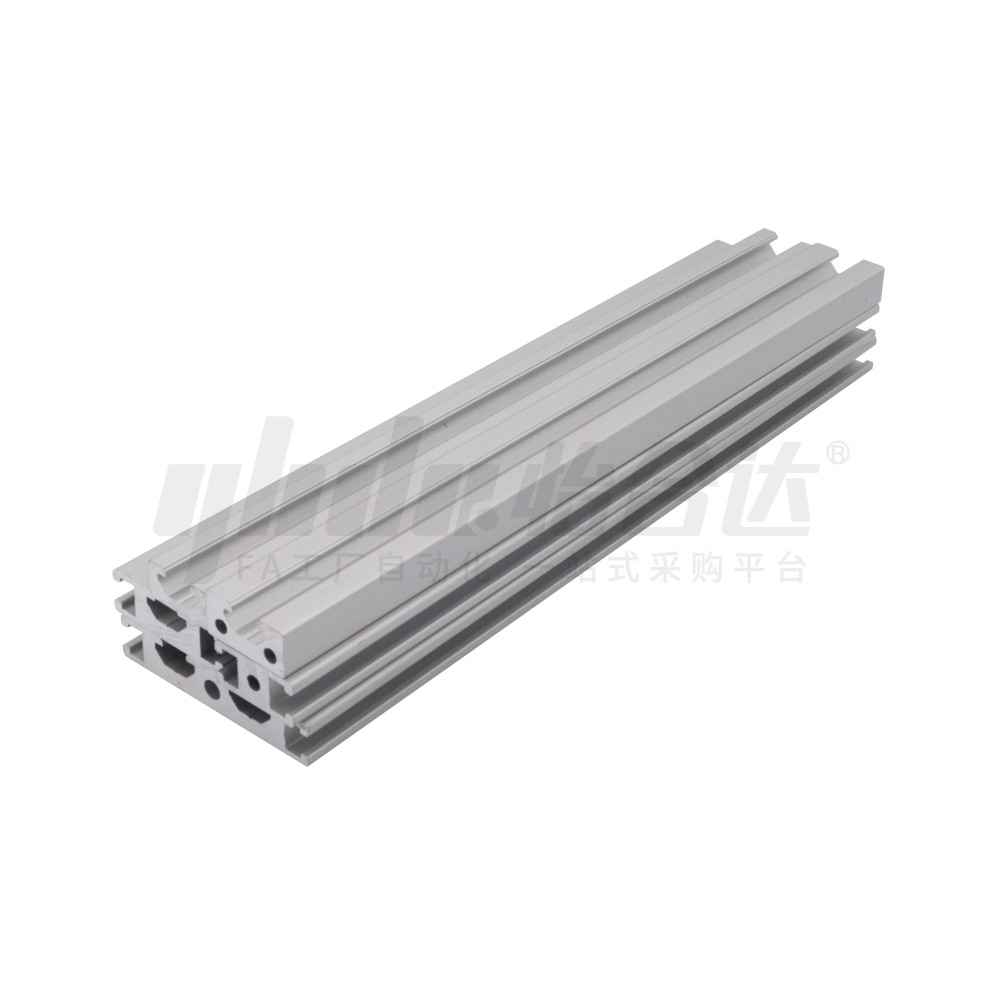

铝合金型材 10系列 A6063-T5 喷砂氧化
条件筛选：
种类筛选 10系列
产品类型 型材
材质 A6063-T5
表面处理 喷砂氧化
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 3 项未选择
代码
参数选型
槽宽
产品选型
L
50~6000
/0.5
技术图档
3D预览
可选加工参数
材质图
参数图
材质图
| 代码 | 材质 | 表面处理 |
| AOB05 | A6063-T5 | 喷砂氧化 |
提供可选加工服务。 切断面未进行氧化处理。 最大使用长度：5800~5850mm；
整条标准长度：6000~6020mm。 可定制表面处理。

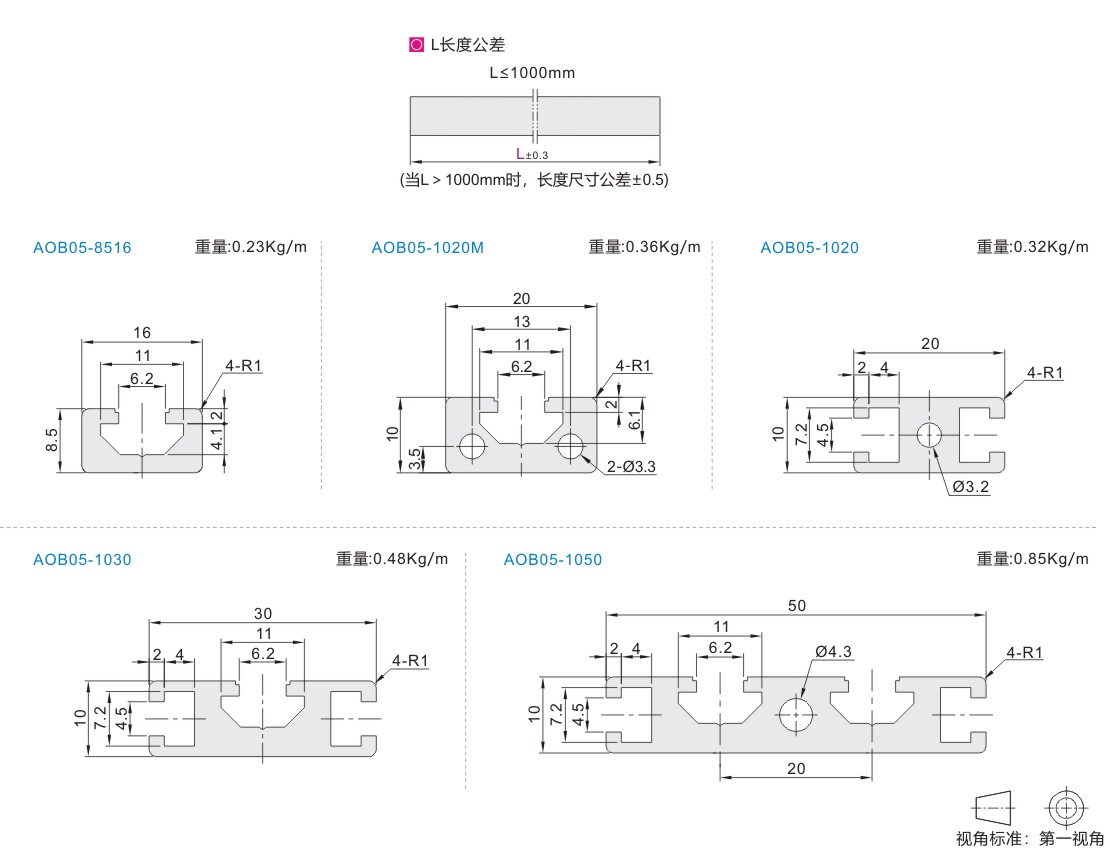

参数图
选型表
| 型号 | L 最小单位0.5 |
截面尺寸 | 每米重量Kg/m | 截面积（mm²） | 截面惯性矩 | 抗弯截面模数 | |||
| 代码 | 规格 | (理论值) | ℓx | ℓy | Wxmax（mm³） | Wymax（mm³） | |||
| AOB05 | 8516 | 50~2000 | 8.5×16 | 0.23 | 83.76 | 0.06×10⁴ | 0.25×10⁴ | 114.51 | 312 |
| 1020M | 50~6000 | 10×20 | 0.36 | 130.59 | 0.12×10⁴ | 0.55×10⁴ | 224.5 | 549.68 | |
| 1020 | 10×20 | 0.32 | 115.5 | 0.14×10⁴ | 0.30×10⁴ | 272.6 | 296.5 | ||
| 1030 | 10×30 | 0.48 | 172.16 | 0.18×10⁴ | 1.14×10⁴ | 329.53 | 758.6 | ||
| 1050 | 10×50 | 0.85 | 306.26 | 0.31×10⁴ | 5.68×10⁴ | 550.73 | 2271.48 | ||
提供来图加工服务。
通用铝型材使用配件选型表
| 槽口类型 | 适用配件 |
 |
槽内紧固螺母选用标准六角螺母TBK55-M3 |
 |
选用欧标20系列型材配件 |
-
