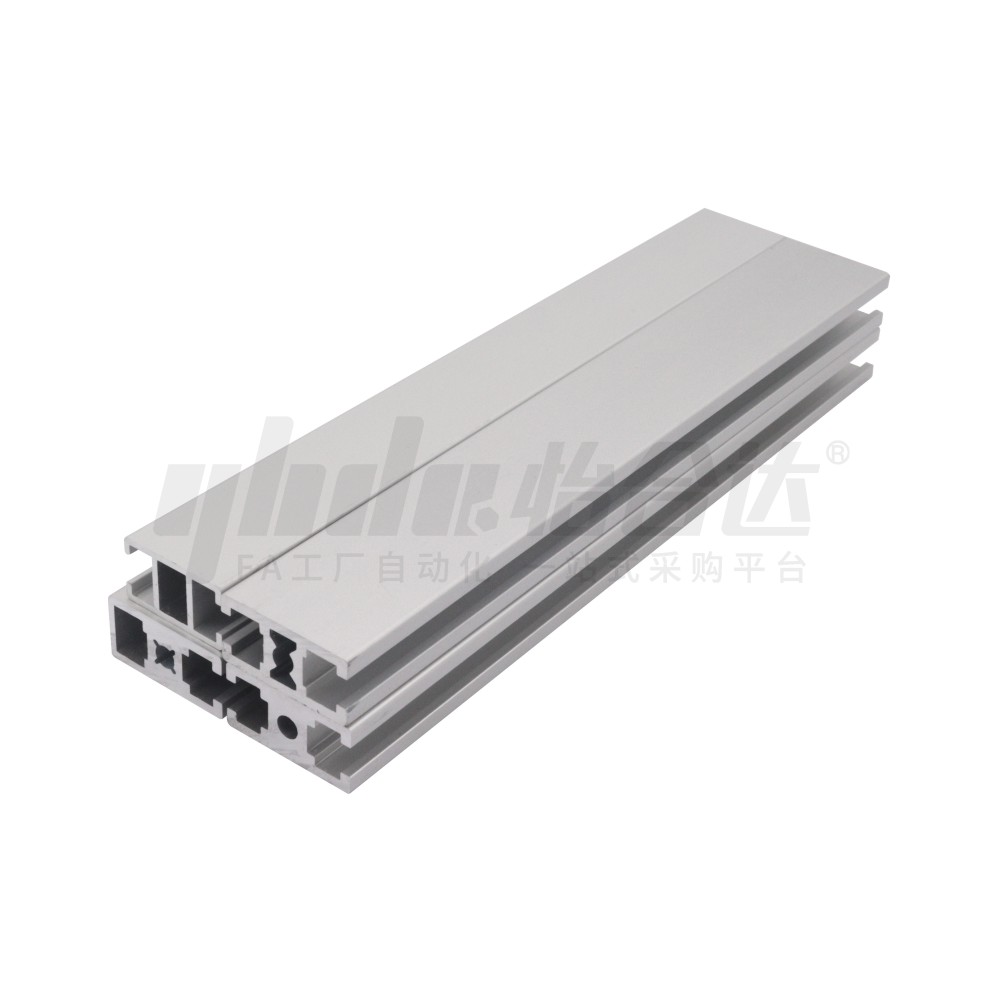

        铝合金型材 15系列 槽宽6.5/8.2

        条件筛选：

        种类筛选 15系列
        产品类型 型材

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            代码

            参数选型

            材质

            槽宽

            表面处理

            产品选型

            L

            50~6000
            /0.5

            技术图档

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
            代码 材质 表面处理
            AOB02 A6063-T6 碱砂氧化
            AOB03 A6063-T5 黑色氧化
            AOB05 喷砂氧化
            AGB06 喷砂电泳



            提供可选加工服务。
            切断面未进行氧化处理。
            最大使用长度：5800~5850mm；
                 整条标准长度：6000~6020mm。
            可定制表面处理。

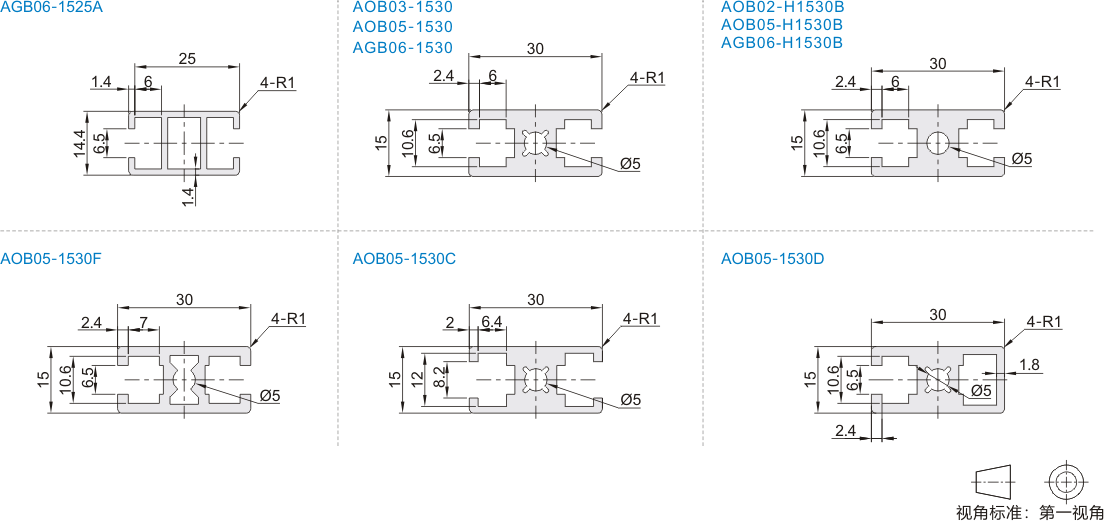

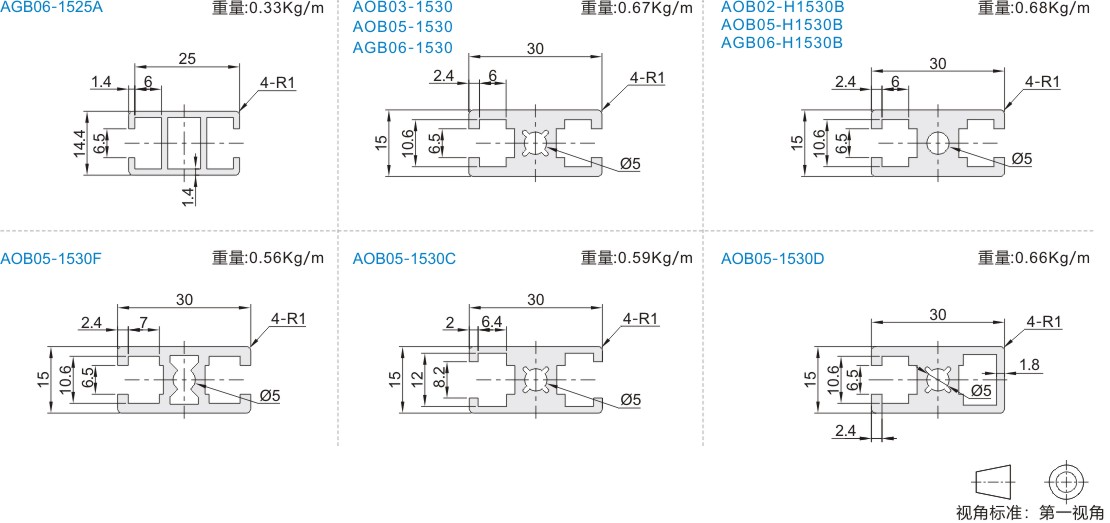

            参数图



            选型表

            型号 L
            最小单位0.5            		 截面尺寸 每米重量Kg/m
            (理论值)            		 截面积
            (mm²)            		 截面惯性矩 抗弯截面模数
            代码 规格 ℓx ℓy Wxmax（ mm³) Wymax（ mm³)
            AOB02    H1530B 50~6000 15×30 0.68 246.41 0.70×10⁴ 1.47×10⁴ 929.80 978.33
            AOB03    1530 0.67 241.15 0.69×10⁴ 1.47×10⁴ 926.13 976.53
            AOB05    1530F 0.56 202.59 0.62×10⁴ 1.43×10⁴ 827.47 951.07
               1530 0.67 241.15 0.69×10⁴ 1.47×10⁴ 926.13 976.53
               H1530B 0.68 246.41 0.70×10⁴ 1.47×10⁴ 929.80 978.33
               1530C 0.59 213.16 0.62×10⁴ 1.10×10⁴ 829.47 733.00
               1530D 0.66 240.70 0.669×10⁴ 1.585×10⁴ 892.26 1056.82
            AGB06    1525A 15×25 0.33 119.26 0.36×10⁴ 0.61×10⁴ 498.75 491.28
               1530 15×30 0.67 241.15 0.69×10⁴ 1.47×10⁴ 926.13 976.53
               H1530B 0.68 246.41 0.70×10⁴ 1.47×10⁴ 929.80 978.33



            提供来图加工服务。



            通用铝型材使用配件选型表

            槽口类型 适用配件
            选用国标30系列型材配件
            选用国标40系列型材配件
