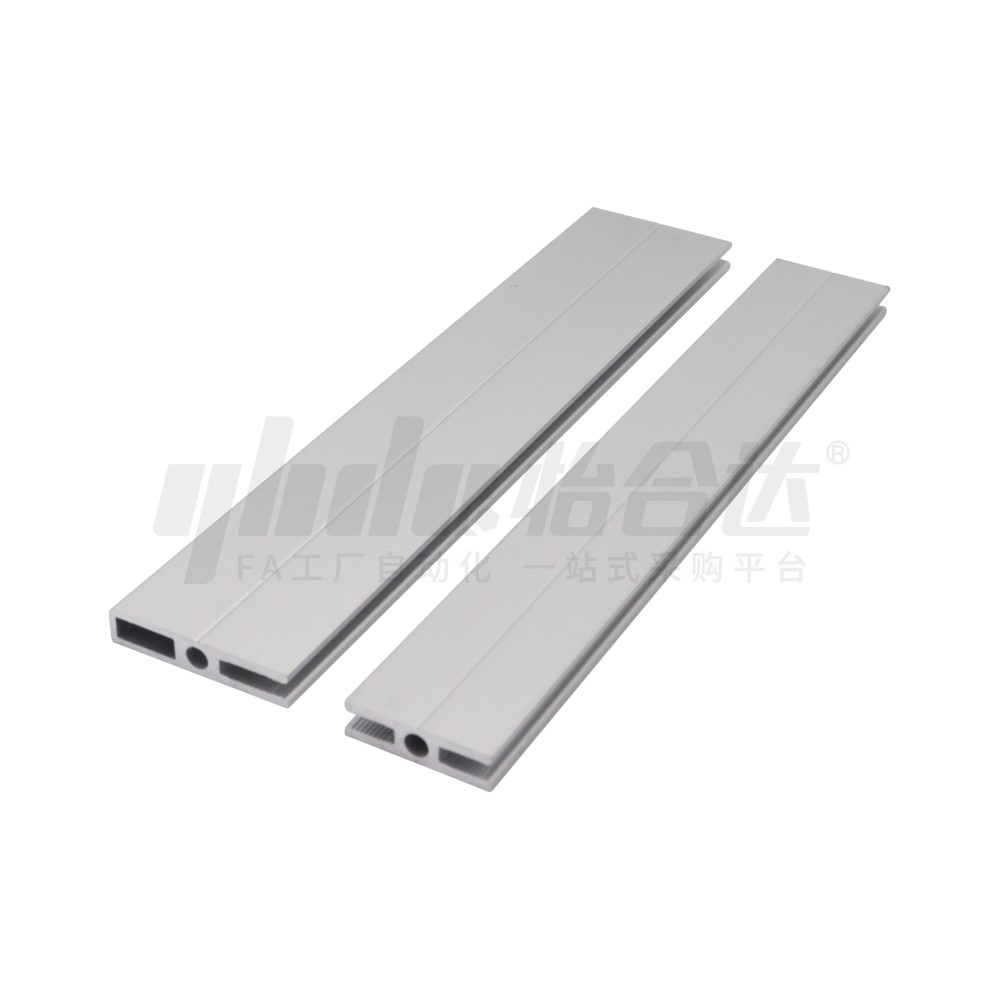

        铝合金型材 围栏系列 A6063-T5 喷砂氧化

        条件筛选：

        产品类型 型材
        材质 A6063-T5
        表面处理 喷砂氧化
        型材种类 围栏系列

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        型号：

        型号筛选

        未生成型号，还有 3 项未选择

        代码

        参数选型

        槽宽

        产品选型

        L

        50~6000
        /0.5

        技术图档

        3D预览

        可选加工参数

        材质图

        参数图

        材质图
        代码 类型 材质 表面处理
        ATS05 围栏系列 A6063-T5 喷砂氧化



        切断面未进行氧化处理。
        最大使用长度：5800~5850mm；
            整条标准长度：6000~6020mm。
        提供可选加工服务。
        可定制表面处理。


        AID31-M6-L16、AHC21-408-M6、AOB05-4040、AHC21-408-M6、AID31-M6-L20详情请在怡合达网站搜索查看。

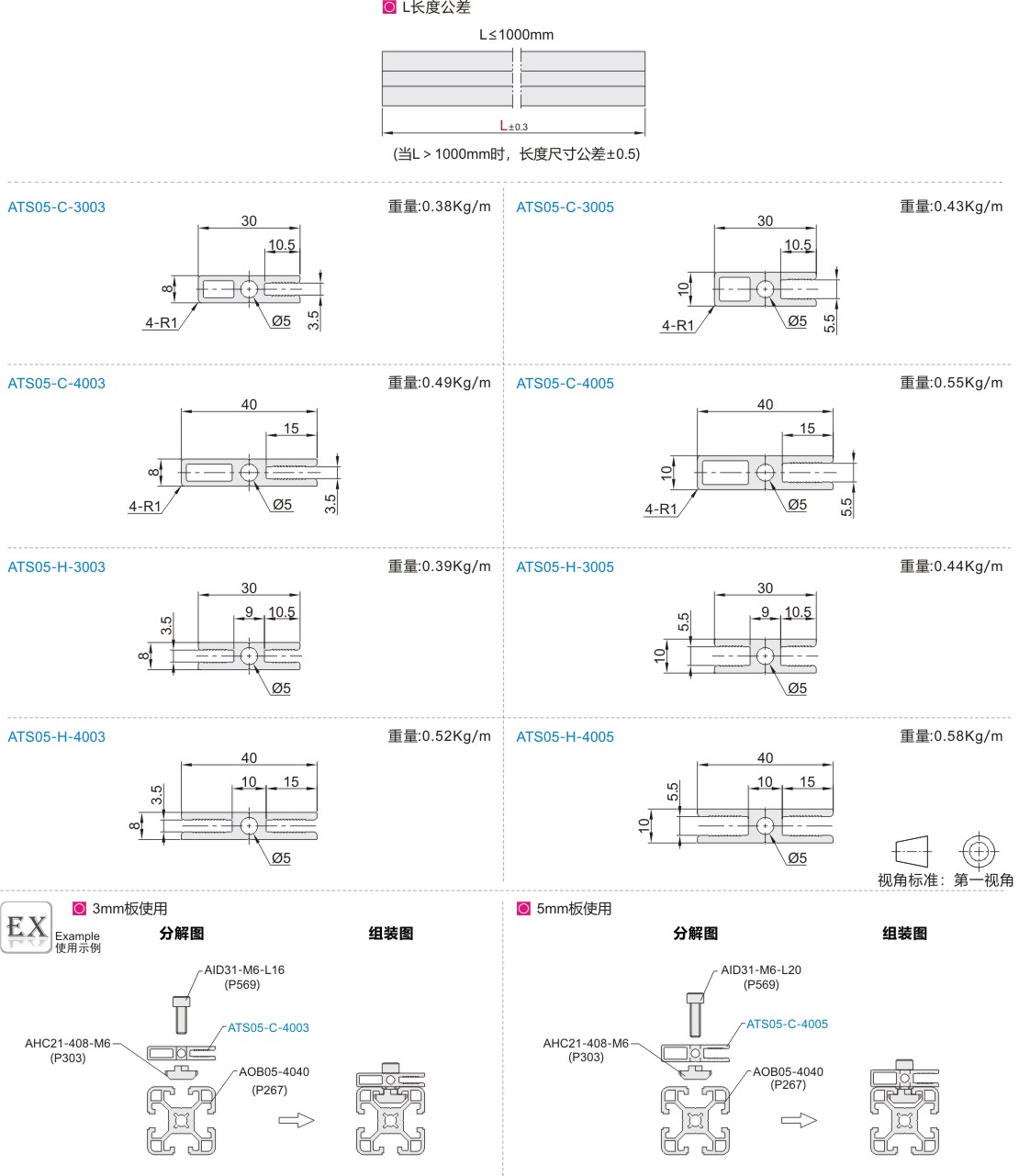

        参数图



        选型表

        型号
        		 L
        最小单位0.5
        		 截面尺寸
        		 每米重量Kg/m
        (理论值)
        		 截面积
        (mm²)
        		 截面惯性矩
        		 抗弯截面模数
        代码 截面 规格
        ℓx
        ℓy
        		 Wxmax（mm³) Wymax（mm³)
        ATS05 C 3003 50~6000 30×8 0.38 136.05 0.11×10⁴ 0.98×10⁴ 275.21 647.34
        3005 30×10 0.43 157.05 0.20×10⁴ 1.06×10⁴ 406.87 701.16
        4003 40×8 0.49 177.20 0.15×10⁴ 2.24×10⁴ 365.64 1087.17
        4005 40×10 0.55 200.20 0.27×10⁴ 2.37×10⁴ 534.36 1172.19
        H 3003 30×8 0.39 142.46 0.12×10⁴ 0.98×10⁴ 288.58 651.57
        3005 30×10 0.44 160.47 0.21×10⁴ 0.99×10⁴ 427.20 659.79
        4003 40×8 0.52 189.76 0.15×10⁴ 2.33×10⁴ 386.23 1162.55
        4005 40×10 0.58 209.76 0.28×10⁴ 2.34×10⁴ 566.97 1170.89



        实际重量与理论重量之间存在轻微差异，这主要源于生产工艺、包装材料等因素的影响。
