      图片仅供参考，请以已选的规格为准

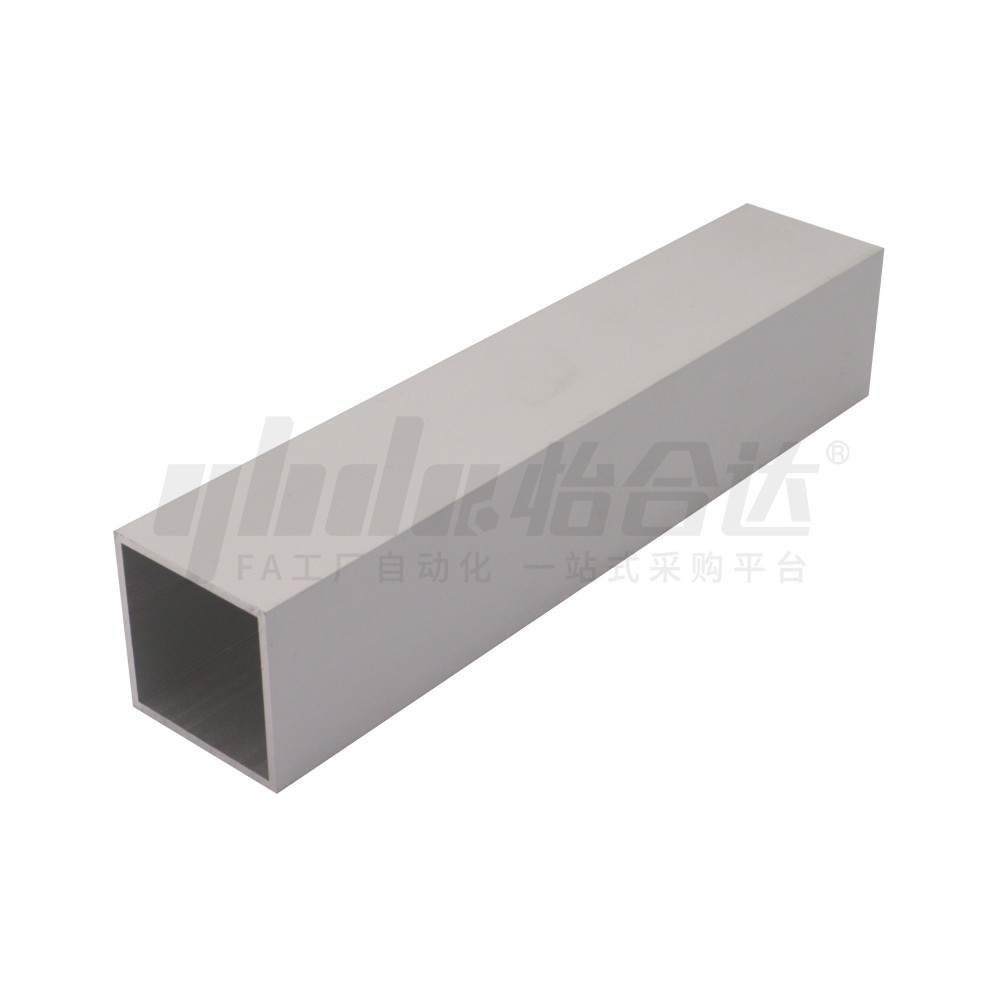

        型材 方型系列 A6063-T5 喷砂氧化

        条件筛选：

        种类筛选 方型系列
        产品类型 型材
        材质 A6063-T5
        表面处理 喷砂氧化
        槽宽 无

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        型号：

        型号筛选

        未生成型号，还有 2 项未选择

        代码

        产品选型

        L

        50~6000
        /1

        技术图档

        3D预览

        材质图

        参数图

        材质图
        代码 材质 表面处理
        ATY05 A6063-T5 喷砂氧化



        切断面未进行氧化处理。
        最大使用长度：5800~5850mm；
             整条标准长度：6000~6020mm。
        可定制表面处理。

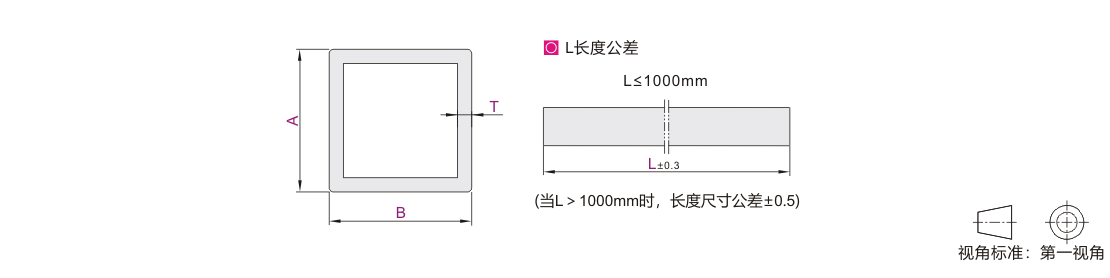

        参数图



        选型表

        型号 L
        最小单位1        		 截面尺寸 每米重量Kg/m
        (理论值)        		 截面积(mm²) 截面惯性矩
        代码 A B T ℓx ℓy
        ATY05-D 15 15 2 50~6000 15×15 0.23 81 0.249×10⁴ 0.249×10⁴
        30 15×30 0.35 126 0.455×10⁴ 1.407×10⁴
        20 20 2 20×20 0.40 144 0.787×10⁴ 0.787×10⁴
        40 20×40 0.62 224 1.438×10⁴ 4.446×10⁴
        25 25 25×25 0.51 184 1.635×10⁴ 1.635×10⁴
        50 25×50 0.78 284 2.96×10⁴ 9.01×10⁴
        30 30 30×30 0.62 224 2.94×10⁴ 2.94×10⁴
        60 30×60 0.95 344 5.298×10⁴ 1.95×10⁴
        40 40 40×40 0.84 304 7.337×10⁴ 7.337×10⁴
        80 40×80 1.28 464 13.12×10⁴ 38.97×10⁴
        50 50 50×50 1.06 384 14.77×10⁴ 14.77×10⁴
        100 50×100 1.61 584 26.298×10⁴ 77.518×10⁴
