      图片仅供参考，请以已选的规格为准

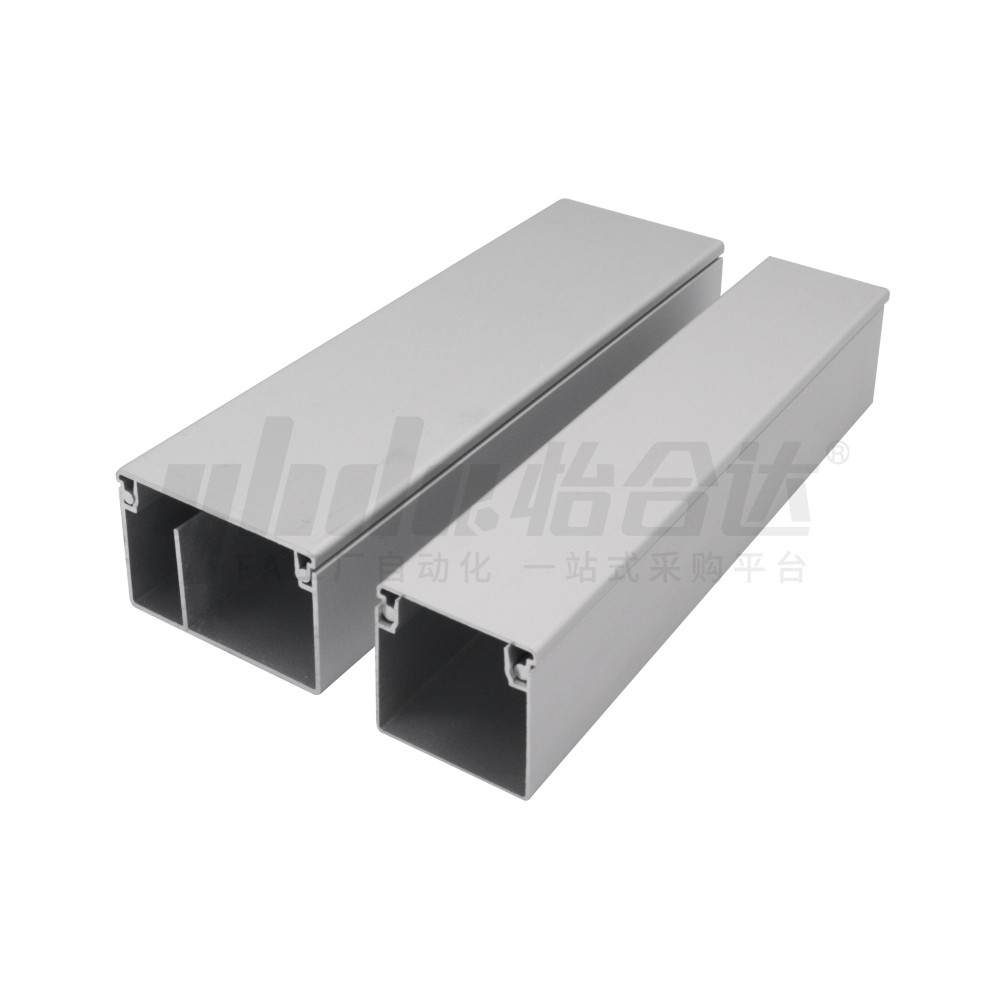

        型材 线槽型材 A6063-T5 喷砂氧化

        条件筛选：

        种类筛选 通用铝合金型材
        产品类型 型材
        材质 A6063-T5
        表面处理 喷砂氧化
        型材种类 线槽型材

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 2 项未选择

            代码

            产品选型

            L

            50~6000
            /0.5

            技术图档

            3D预览

            可选加工参数

            产品问答

            材质图

            参数图

            材质图
            代码 材质 表面处理
            ATY05-F A6063-T5 喷砂氧化



            最大使用长度：5800~5850mm；
                整条标准长度：6000~6020mm。
            可定制表面处理。

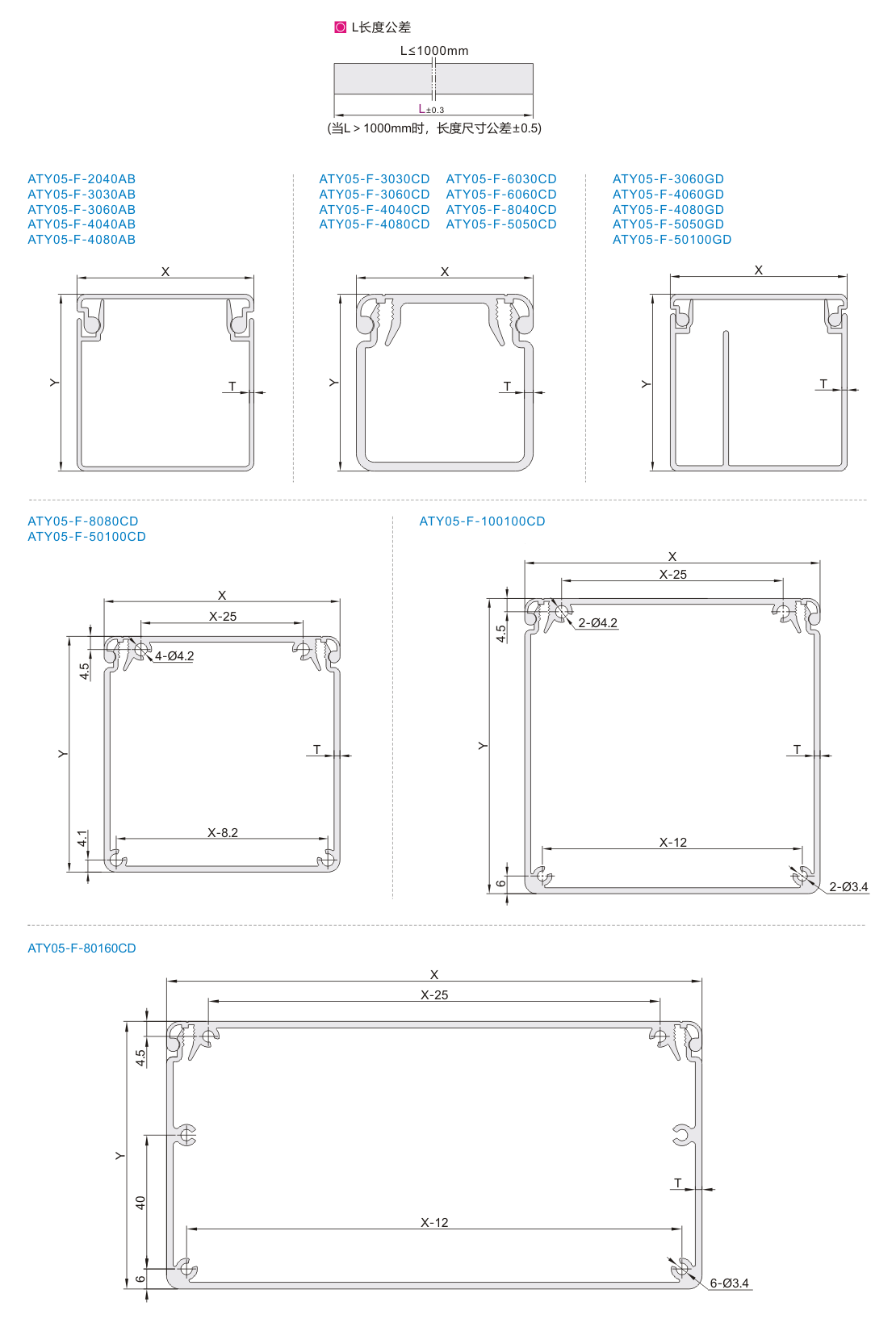

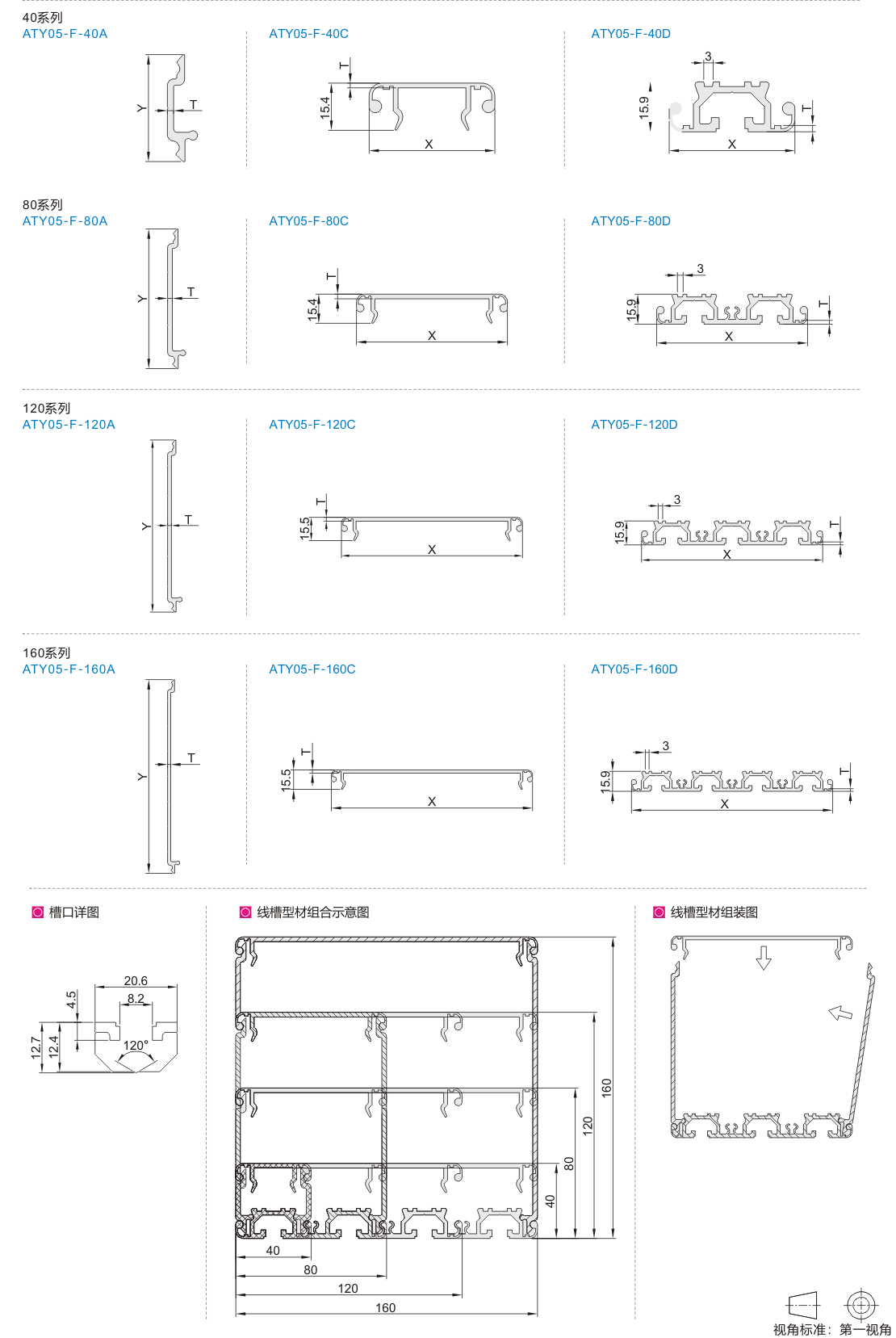

            参数图



            选型表

            型号 L
            最小单位0.5            		 Y X T 每米重量Kg/m
            (理论值)            		 截面积
            ( mm²)
            代码 规格
            ATY05-F 2040AB 50~6000 20 40 1 0.45 163.85
            3030AB 30 30 0.45 163.29
            3060AB 60 0.62 223.21
            4040AB 40 40 0.56 203.85
            4080AB 80 0.78 283.21
            3030CD 30 30 2 0.73 263.66
            3060CD 60 1.06 383.66
            4040CD 40 40 0.95 343.66
            4080CD 80 1.39 504.66
            6030CD 60 30 1.06 383.65
            6060CD 60 1.39 503.66
            8040CD 80 40 1.39 503.65
            8080CD 80 1.96 711.24
            5050CD 50 50 1.17 423.66
            50100CD 100 1.85 671.24
            100100CD 100 2.50 907.08
            80160CD 80 160 3.07 1116.36
            3060GD 30 60 1.5 0.91 331.44
            4060GD 40 1.04 376.44
            4080GD 80 1.21 439.38
            5050GD 50 50 1.09 395.23
            50100GD 100 1.50 545.22
            40A 34 — 0.21 75.27
            40C — 40 0.35 127.25
            40D 2 0.58 211.20
            80A 74  — 0.47 171.41
            80C — 80 2.5 0.64 231.86
            80D 2 1.18 426.27
            120A 114  — 2.5  0.83 300.23
            120C — 120 2 1.00 362.16
            120D 1.77 641.35
            160A 154  — 2.5  1.10 400.08
            160C — 160 2 1.27 462.16
            160D 2.36 856.42

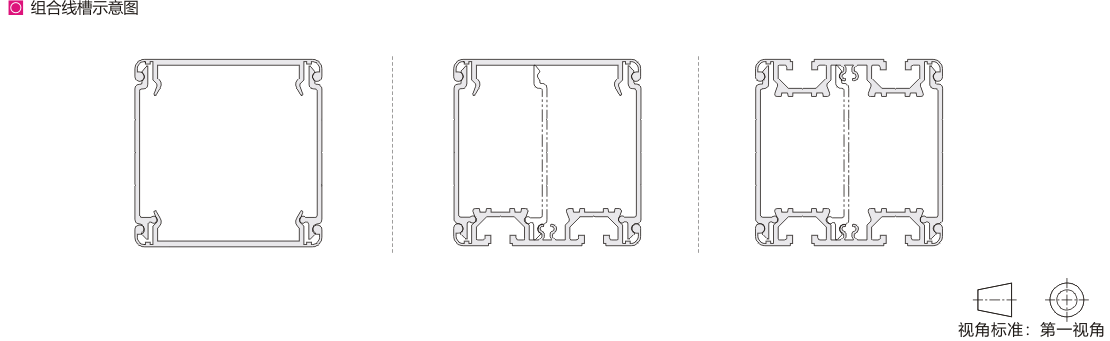

            组合线槽示意图


             因为支撑型材和壁板型材外部尺寸相同，所以可以选择型材相应位置构建不同线槽，用来满足客户的需求。
