铝合金型材 机械防护栏40系列
条件筛选：
种类筛选 机械防护栏40系列
产品类型 型材
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
材质
表面处理
产品选型
L
50~6000
/0.5
技术图档
3D预览
可选加工参数表
材质图
参数图
材质图
| 代码 | 材质 | 表面处理 |
| ATS02 | A6063-T6 | 碱砂氧化 |
| ATS05 | A6063-T5 | 喷砂氧化 |
| AOB05 |
切断面未进行氧化处理。
最大使用长度：5800~5850mm;
整条标准长度：6000~6020mm。 可定制表面处理。

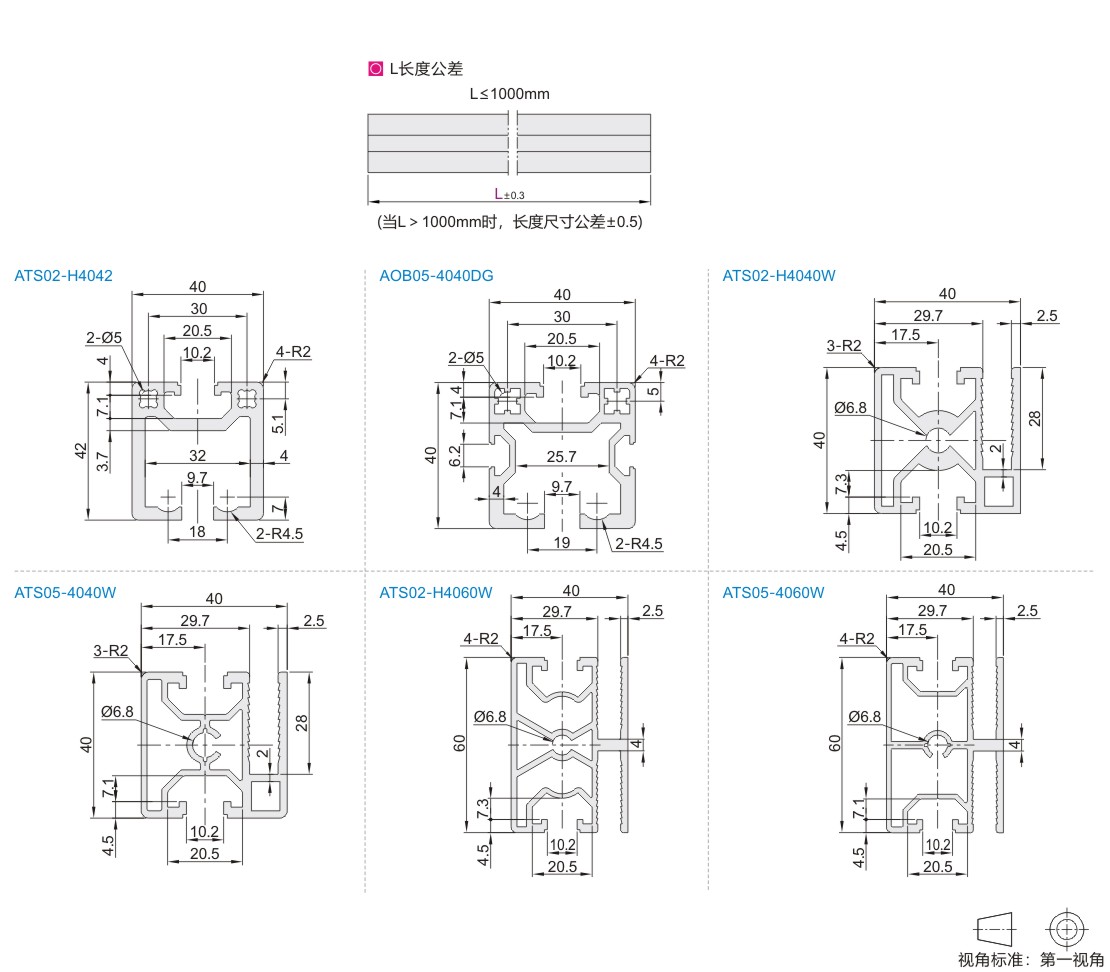

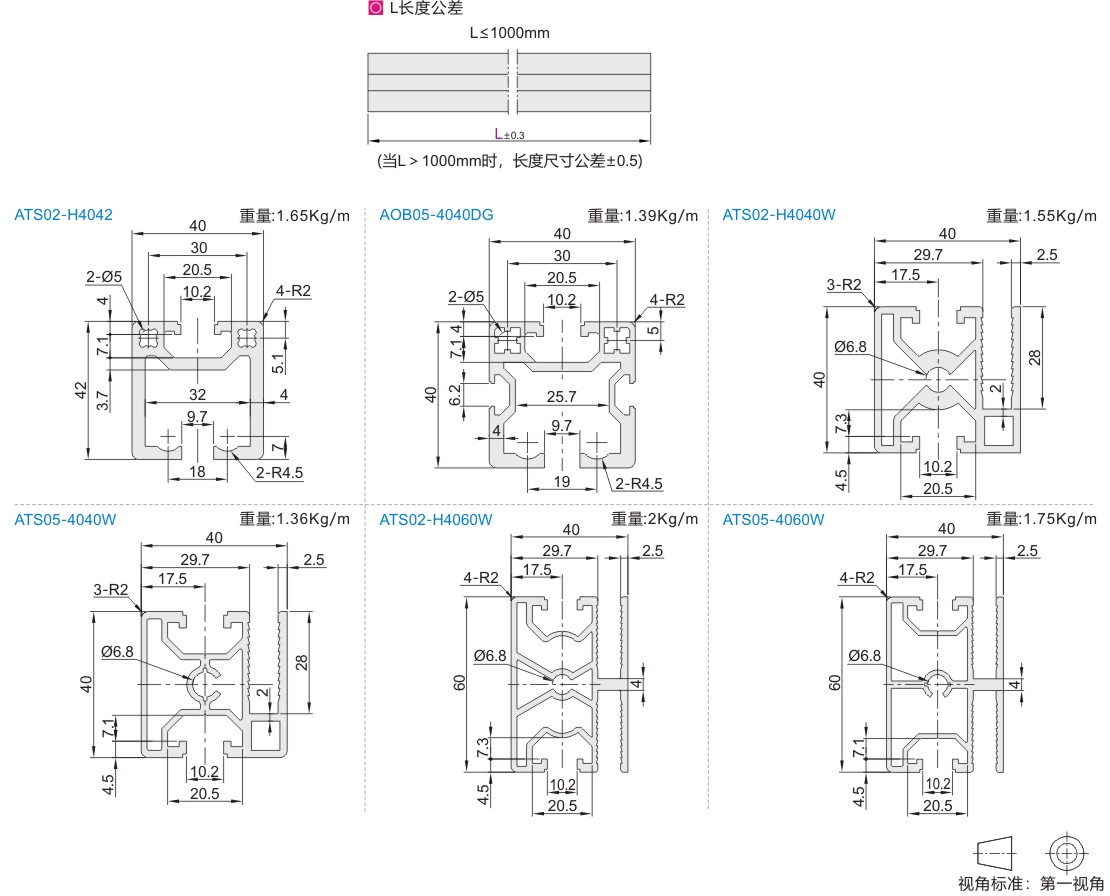

参数图
选型表
| 型号 |
L 最小单位0.5 |
截面尺寸 |
每米重量Kg/m (理论值) |
截面积 ( mm²) |
截面惯性矩 |
抗弯截面模数 |
|||
| 代码 | 规格 | ℓx | ℓy | Wxmax（ mm³) | Wymax（ mm³) | ||||
| ATS02 | H4042 | 50~6000 | 40×42 | 1.65 | 597.61 | 11.07×104 | 13.26×104 | 4881.15 | 6629.42 |
| H4040W | 40×40 | 1.55 | 562.76 | 8.24×104 | 9.36×104 | 3940.66 | 4655.13 | ||
| H4060W | 40×60 | 2.00 | 726.44 | 22.95×104 | 13.58×104 | 7647.74 | 6747.69 | ||
| ATS05 | 4040W | 40×40 | 1.36 | 493.67 | 7.89×104 | 8.45×104 | 3755.18 | 4043.30 | |
| 4060W | 40×60 | 1.75 | 636.16 | 21.44×104 | 12 .04×104 | 7137.52 | 5675.35 | ||
| AOB05 | 4040DG | 40×40 | 1.39 | 503.54 | 9.02×104 | 10.67×104 | 4391.35 | 5336.41 | |
-
