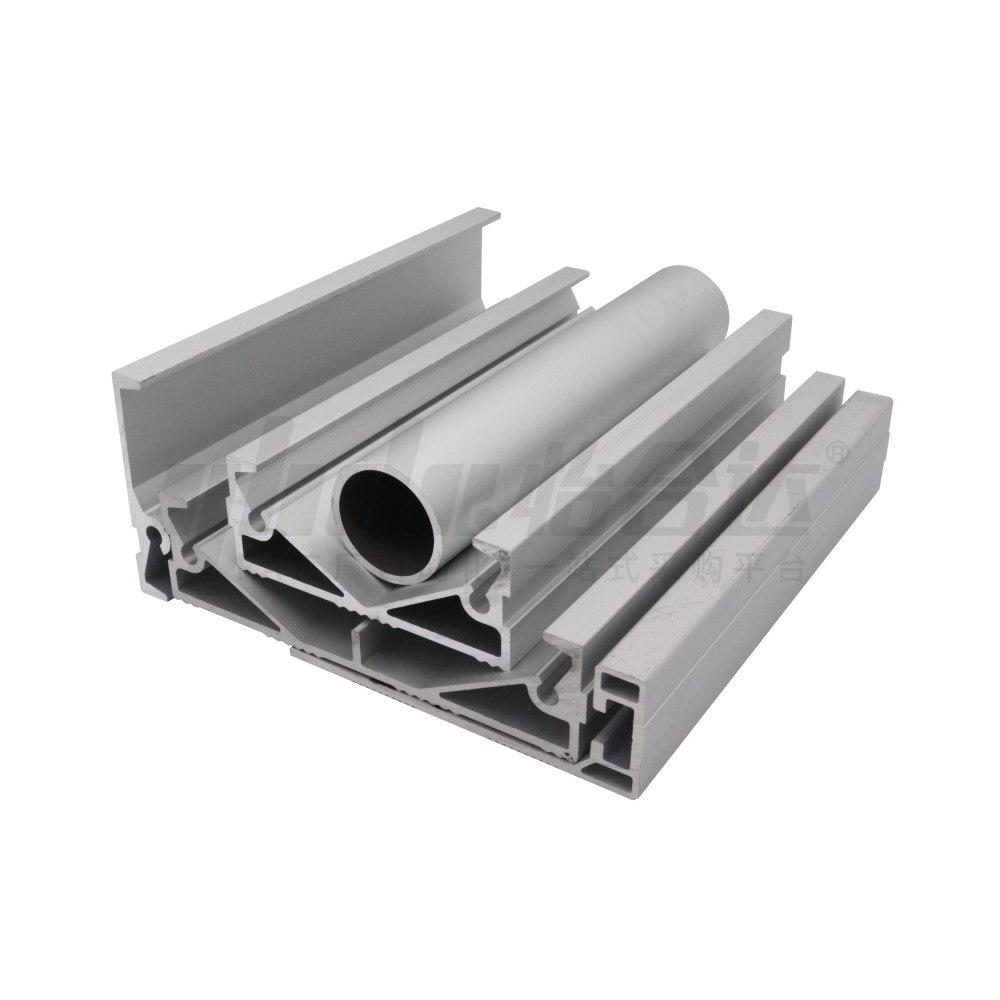

查看大图
图片仅供参考，请以已选的规格为准
铝合金型材 工业梯系列 A6063-T5 喷砂氧化
条件筛选：
种类筛选 型材
材质 A6063-T5
表面处理 喷砂氧化
型材系列 工业梯系列
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 2 项未选择
代码
产品选型
L
50~6000
/0.5
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 材质 | 表面处理 |
| AYF05 | A6063-T5 |
喷砂氧化 |
| AYF05 |
切断面未进行氧化处理。 最大使用长度：5800~5850mm；
整条标准长度：6000~6020mm。 可定制表面处理。

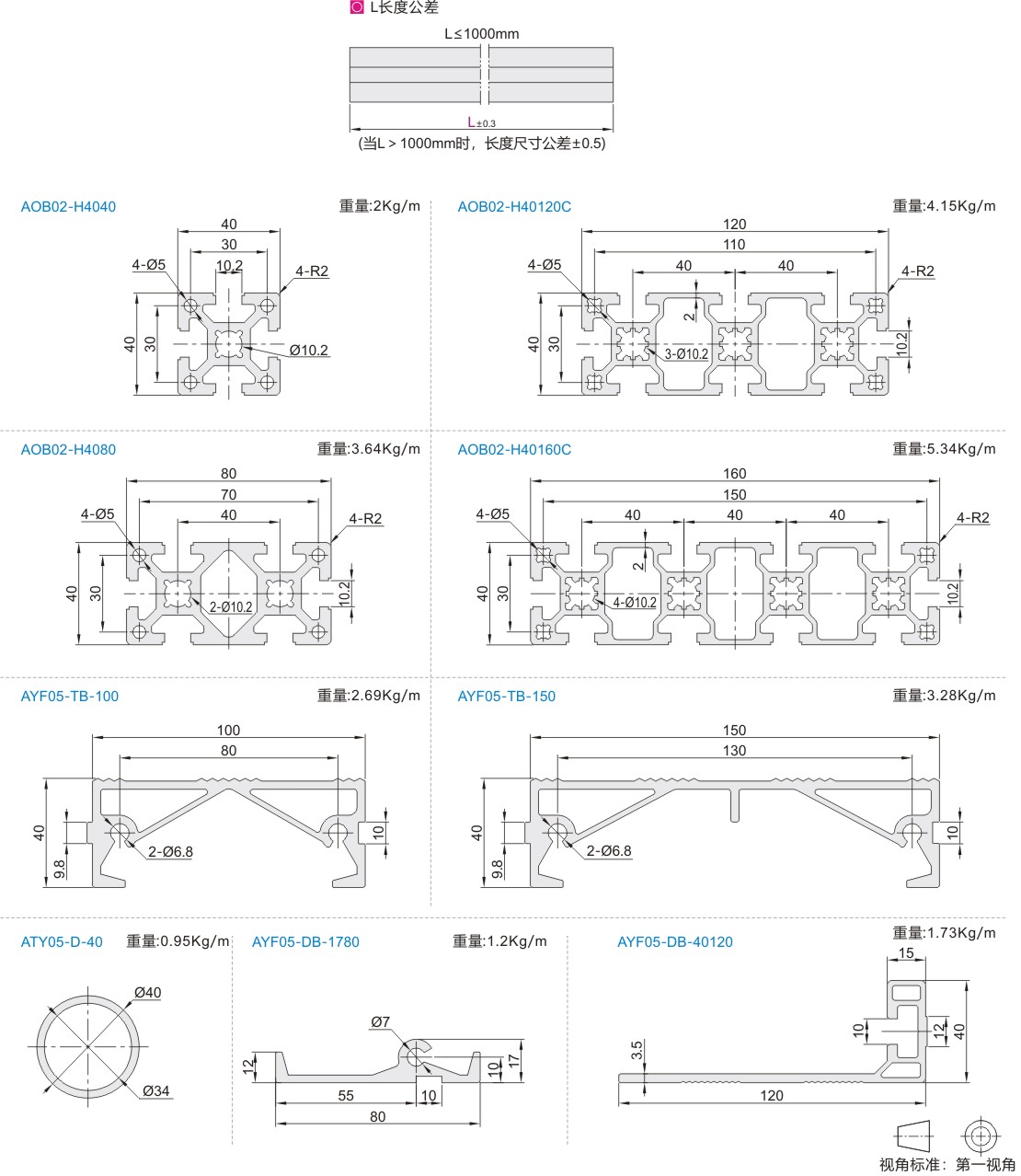

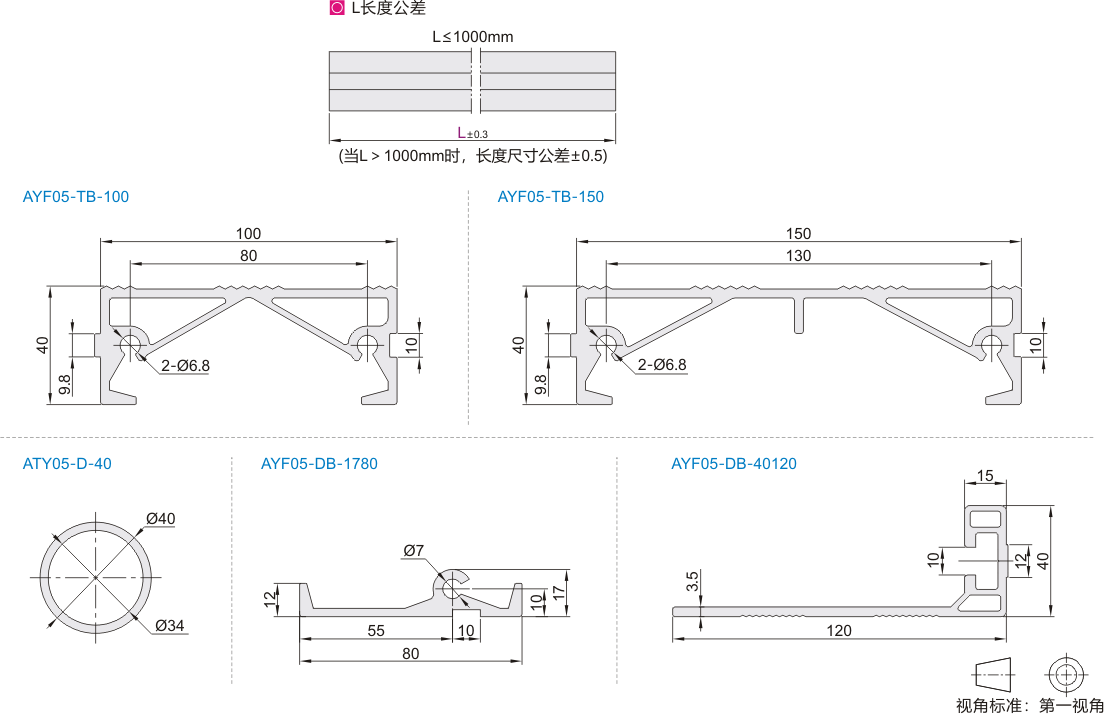

参数图
选型表
| 型号 | L 最小单位0.5 |
截面尺寸 | 每米重量Kg/m (理论值) |
截面积 (mm²) |
截面惯性矩 | 抗弯截面模数 | |||
| 代码 | 规格 | ℓx | ℓy | Wxmax(mm³) | Wymax(mm³) | ||||
| AYF05-TB | 100 | 50~6000 | 40×100 | 2.69 | 976.11 | 13.55×10⁴ | 135.25×10⁴ | 5347.06 | 25914.76 |
| 150 | 40×150 | 3.28 | 1192.35 | 15.84×10⁴ | 367.49×10⁴ | 5836.58 | 47299.31 | ||
| ATY05-D | 40 | Ø40 | 0.95 | 343.37 | 5.93×10⁴ | 5.93 ×10⁴ | 2964.57 | 2964.57 | |
| AYF05-DB | 1780 | 17×80 | 1.20 | 435.26 | 0.77×10⁴ | 25.12×10⁴ | 623.60 | 5729.88 | |
| 40120 | 40×120 | 1.73 | 627.41 | 9.53×10⁴ | 90.87×10⁴ | 3152.14 | 11544.27 | ||
提供来图加工服务。
-
