图片仅供参考，请以已选的规格为准

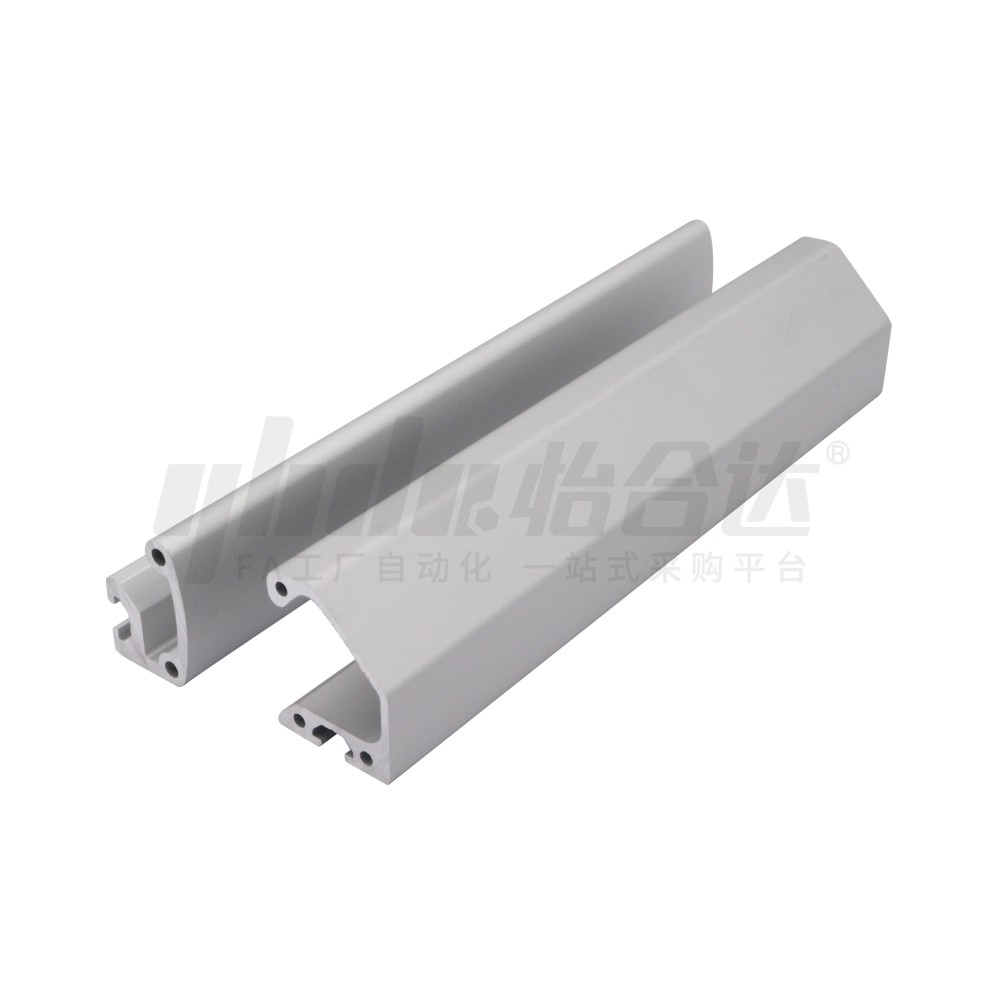

拉手型材/拉手端盖 通用铝合金型材 槽宽6.2
条件筛选：
种类筛选 拉手型材
表面处理 喷砂氧化
槽宽 6.2
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
产品类型
材质
配件种类
颜色
产品选型
L
50~6000
/0.5
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理/颜色 |
| AOB05 | 拉手型材 | A6063-T5 | 喷砂氧化 |
| ARC51 | 拉手端盖 | PA | 浅灰色(类似于RAL7038) |
| ARC52 | 黑色 |
最大使用长度：5800~5850mm；
整条标准长度：6000~6020mm。 可定制表面处理。
| 代码 | 重量(g/pcs) |
| ARC51-2436-L | 1.6 |
| ARC52-2436-L | |
| ARC51-2436-R | |
| ARC52-2436-R |

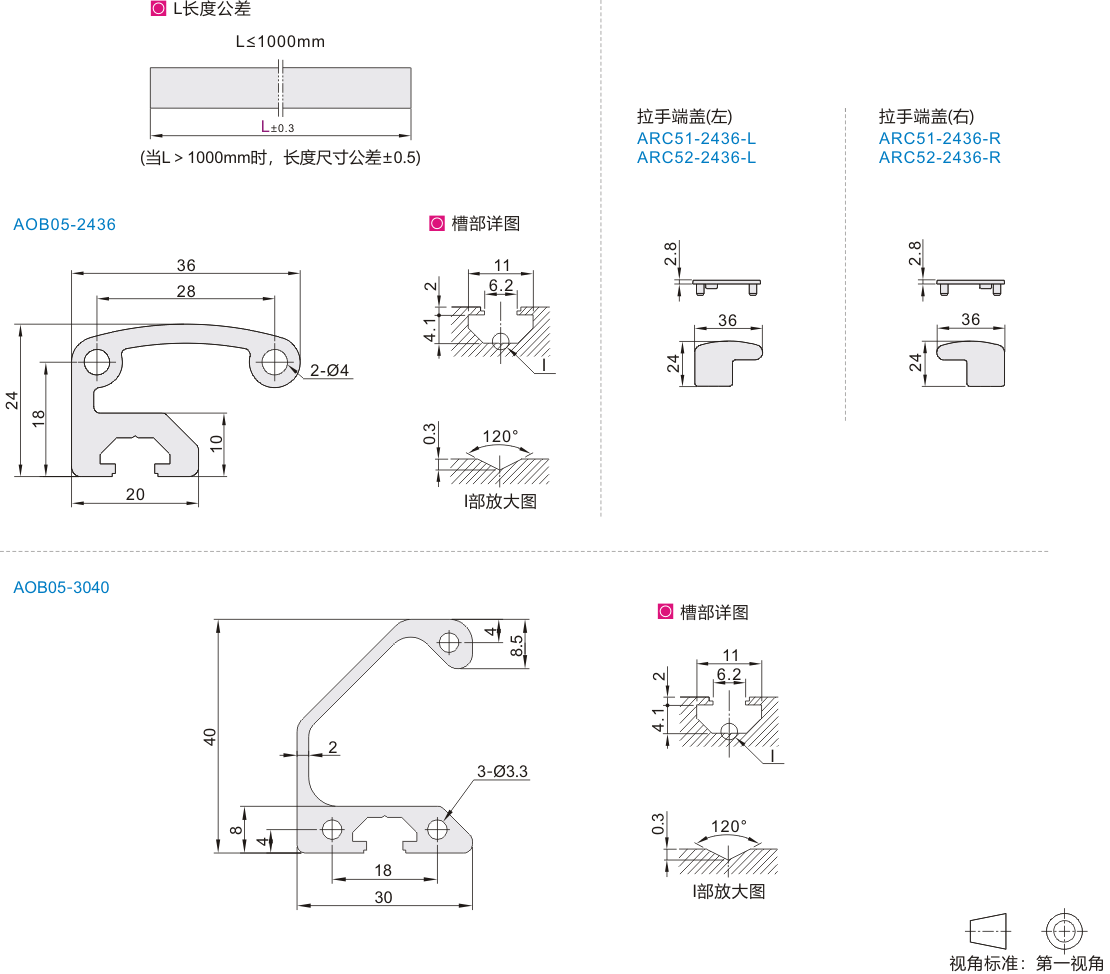

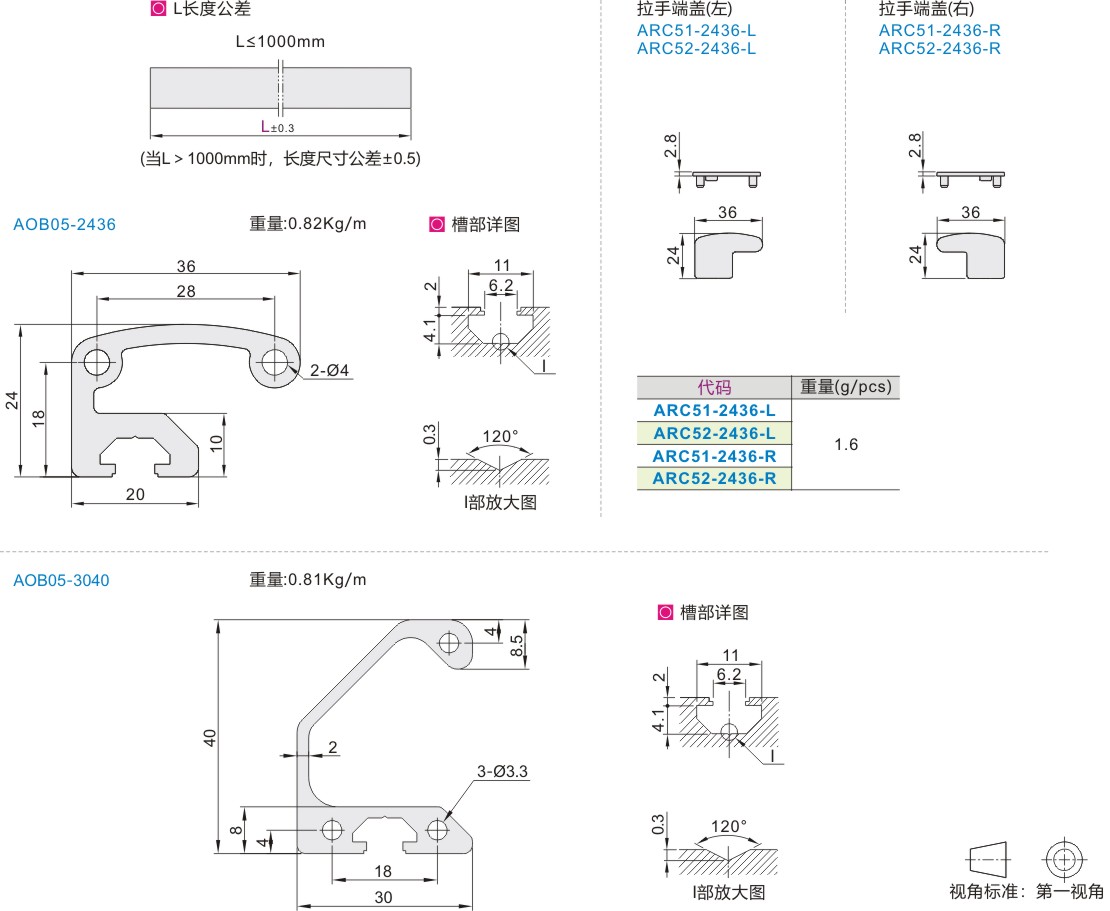

参数图
选型表
| 型号 | L 最小单位0.5 |
截面尺寸 | 每米重量Kg/m (理论值) |
截面积 ( mm²) |
截面惯性矩 | ||
| 代码 | 规格 | ℓx | ℓy | ||||
| AOB05 | 2436 | 50~6000 | 24 ×36 | 0.82 | 298.93 | 3.465×10⁴ | 1.745×10⁴ |
| 3040 | 30 ×40 | 0.81 | 294.16 | 5.93×10⁴ | 2.80×10⁴ | ||
通用铝型材使用配件选型表
| 槽口类型 | 适用配件 |
|
|
选用欧标20系列型材配件 |
-
