挤压角座 连接部分 欧标30系列 国标30系列 A6063-T5
条件筛选：
种类筛选 欧标30系列
产品类型 专用配件
材质 A6063-T5
配件种类 挤压角座
配件功能 连接部分
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
可选加工参数
材质图
参数图
材质图
挤压角座-欧标30系列
| 代码 | 类型 | 材质 | 表面处理 |
| ABC01-G306 | 挤压角座 | A6063-T5 | 喷砂氧化 |
| ABC02-G306 | 喷砂氧化（断面、打孔处无氧化） | ||
| ABC03-G306 | 黑色阳极氧化 |
用于型材固定角度的外连接 ，可固定封板。 根据设计需求 ，孔距 、长度可来图加工。 此系列挤压角座不适用于AOB05-5050S、AOB02-H5050S、AOB05-50100S、AOB05-100100S。 ABC02系列产品表面有轻微划伤属于正常现象。
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 挤压角座-国标30系列
| 代码 | 类型 | 材质 | 表面处理 |
| ABC01-G306 | 挤压角座 | A6063-T5 | 喷砂氧化 |
| ABC02-G306 | 喷砂氧化（断面、打孔处无氧化） | ||
| ABC03-G306 | 黑色阳极氧化 |
用于型材固定角度的外连接，可固定封板。 根据设计需求，孔距、长度可来图加工 ABC02系列产品表面有轻微划伤属于正常现象。
参数图

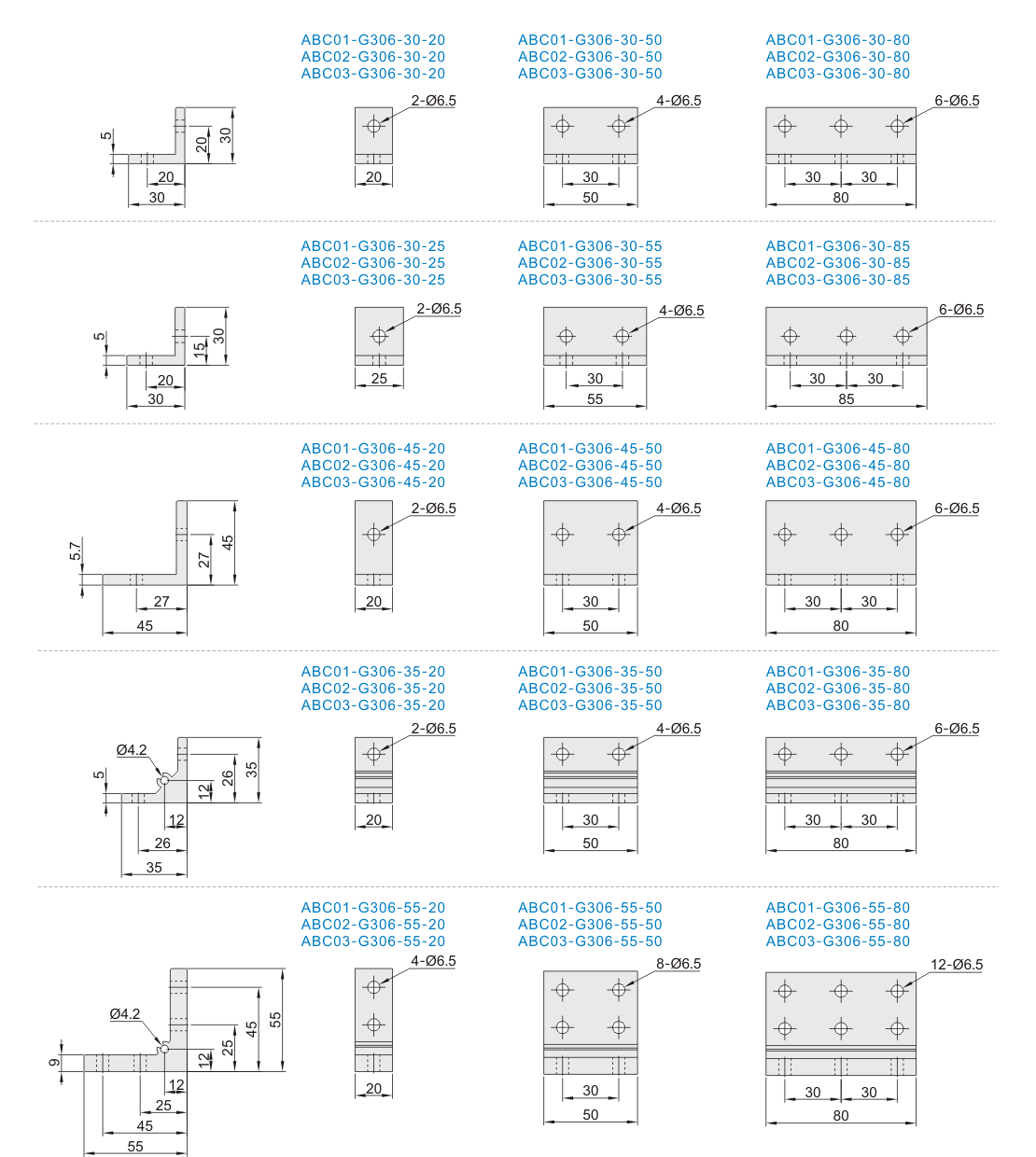

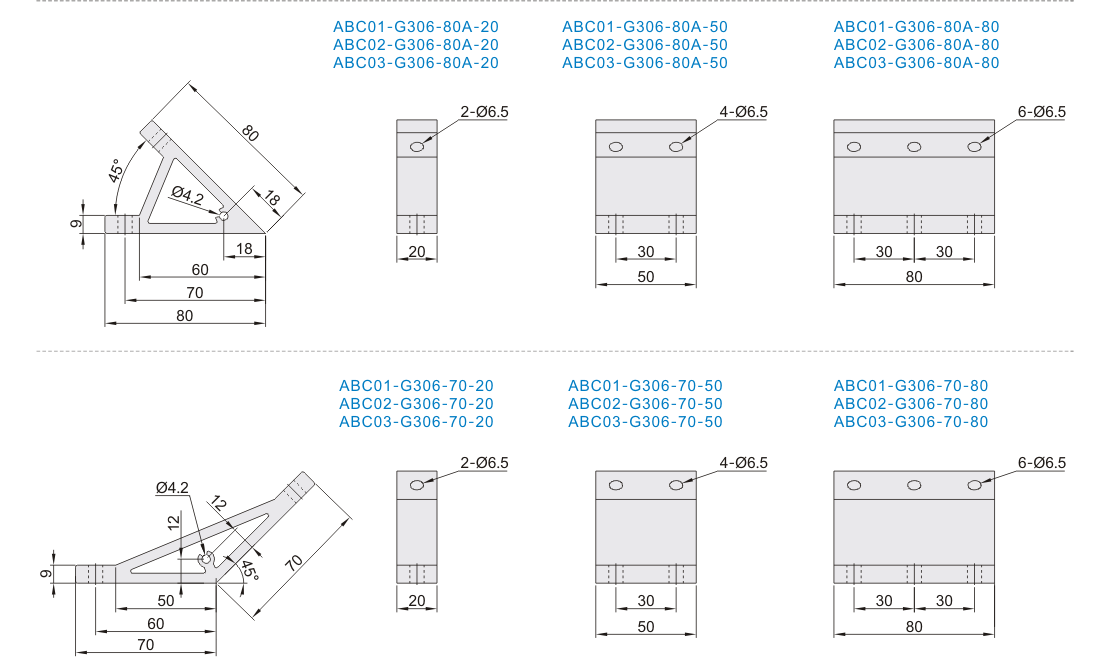

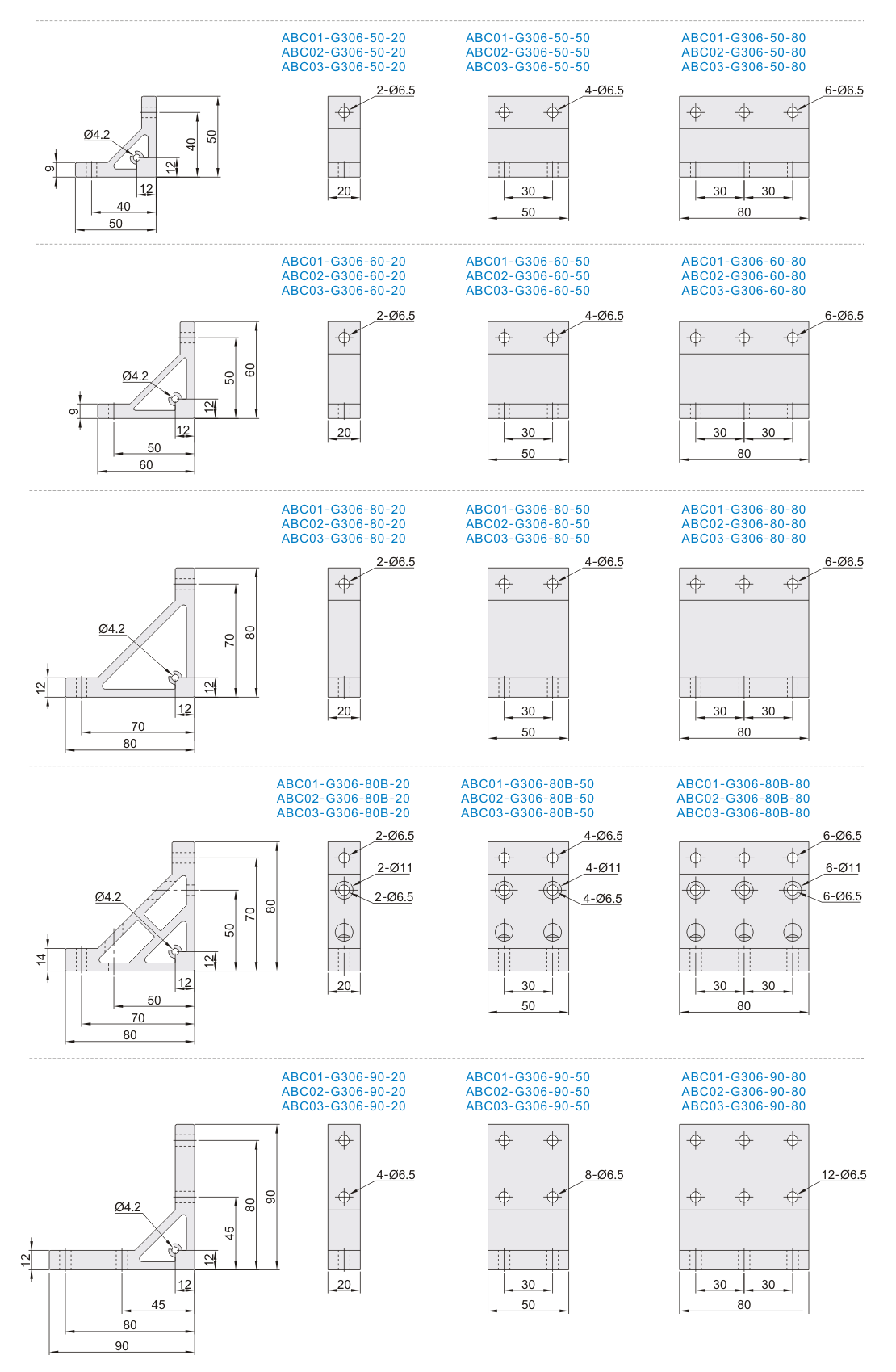

欧标30系列
| 代码 | 重量(g/pcs) | ||
| ABC01-G306-30-20 | ABC02-G306-30-20 | ABC03-G306-30-20 | 13.4 |
| ABC01-G306-30-50 | ABC02-G306-30-50 | ABC03-G306-30-50 | 34.2 |
| ABC01-G306-30-80 | ABC02-G306-30-80 | ABC03-G306-30-80 | 54 |
| ABC01-G306-30-25 | ABC02-G306-30-25 | ABC03-G306-30-25 | 17.7 |
| ABC01-G306-30-55 | ABC02-G306-30-55 | ABC03-G306-30-55 | 39 |
| ABC01-G306-30-85 | ABC02-G306-30-85 | ABC03-G306-30-85 | 60.4 |
| ABC01-G306-45-20 | ABC02-G306-45-20 | ABC03-G306-45-20 | 26.8 |
| ABC01-G306-45-50 | ABC02-G306-45-50 | ABC03-G306-45-50 | 67 |
| ABC01-G306-45-80 | ABC02-G306-45-80 | ABC03-G306-45-80 | 107 |
| ABC01-G306-35-20 | ABC02-G306-35-20 | ABC03-G306-35-20 | 20.9 |
| ABC01-G306-35-50 | ABC02-G306-35-50 | ABC03-G306-35-50 | 52 |
| ABC01-G306-35-80 | ABC02-G306-35-80 | ABC03-G306-35-80 | 83 |
| ABC01-G306-55-20 | ABC02-G306-55-20 | ABC03-G306-55-20 | 46 |
| ABC01-G306-55-50 | ABC02-G306-55-50 | ABC03-G306-55-50 | 114 |
| ABC01-G306-55-80 | ABC02-G306-55-80 | ABC03-G306-55-80 | 182 |
| ABC01-G306-50-20 | ABC02-G306-50-20 | ABC03-G306-50-20 | 40 |
| ABC01-G306-50-50 | ABC02-G306-50-50 | ABC03-G306-50-50 | 101 |
| ABC01-G306-50-80 | ABC02-G306-50-80 | ABC03-G306-50-80 | 161 |
| 代码 | 重量(g/pcs) | ||
| ABC01-G306-60-20 | ABC02-G306-60-20 | ABC03-G306-60-20 | 48.3 |
| ABC01-G306-60-50 | ABC02-G306-60-50 | ABC03-G306-60-50 | 123 |
| ABC01-G306-60-80 | ABC02-G306-60-80 | ABC03-G306-60-80 | 196 |
| ABC01-G306-80-20 | ABC02-G306-80-20 | ABC03-G306-80-20 | 76 |
| ABC01-G306-80-50 | ABC02-G306-80-50 | ABC03-G306-80-50 | 188 |
| ABC01-G306-80-80 | ABC02-G306-80-80 | ABC03-G306-80-80 | 301 |
| ABC01-G306-80B-20 | ABC02-G306-80B-20 | ABC03-G306-80B-20 | 91 |
| ABC01-G306-80B-50 | ABC02-G306-80B-50 | ABC03-G306-80B-50 | 288 |
| ABC01-G306-80B-80 | ABC02-G306-80B-80 | ABC03-G306-80B-80 | 365 |
| ABC01-G306-90-20 | ABC02-G306-90-20 | ABC03-G306-90-20 | 165 |
| ABC01-G306-90-50 | ABC02-G306-90-50 | ABC03-G306-90-50 | 231 |
| ABC01-G306-90-80 | ABC02-G306-90-80 | ABC03-G306-90-80 | 370 |
| ABC01-G306-80A-20 | ABC02-G306-80A-20 | ABC03-G306-80A-20 | 58 |
| ABC01-G306-80A-50 | ABC02-G306-80A-50 | ABC03-G306-80A-50 | 145 |
| ABC01-G306-80A-80 | ABC02-G306-80A-80 | ABC03-G306-80A-80 | 232 |
| ABC01-G306-70-20 | ABC02-G306-70-20 | ABC03-G306-70-20 | 66 |
| ABC01-G306-70-50 | ABC02-G306-70-50 | ABC03-G306-70-50 | 170 |
| ABC01-G306-70-80 | ABC02-G306-70-80 | ABC03-G306-70-80 | 264 |

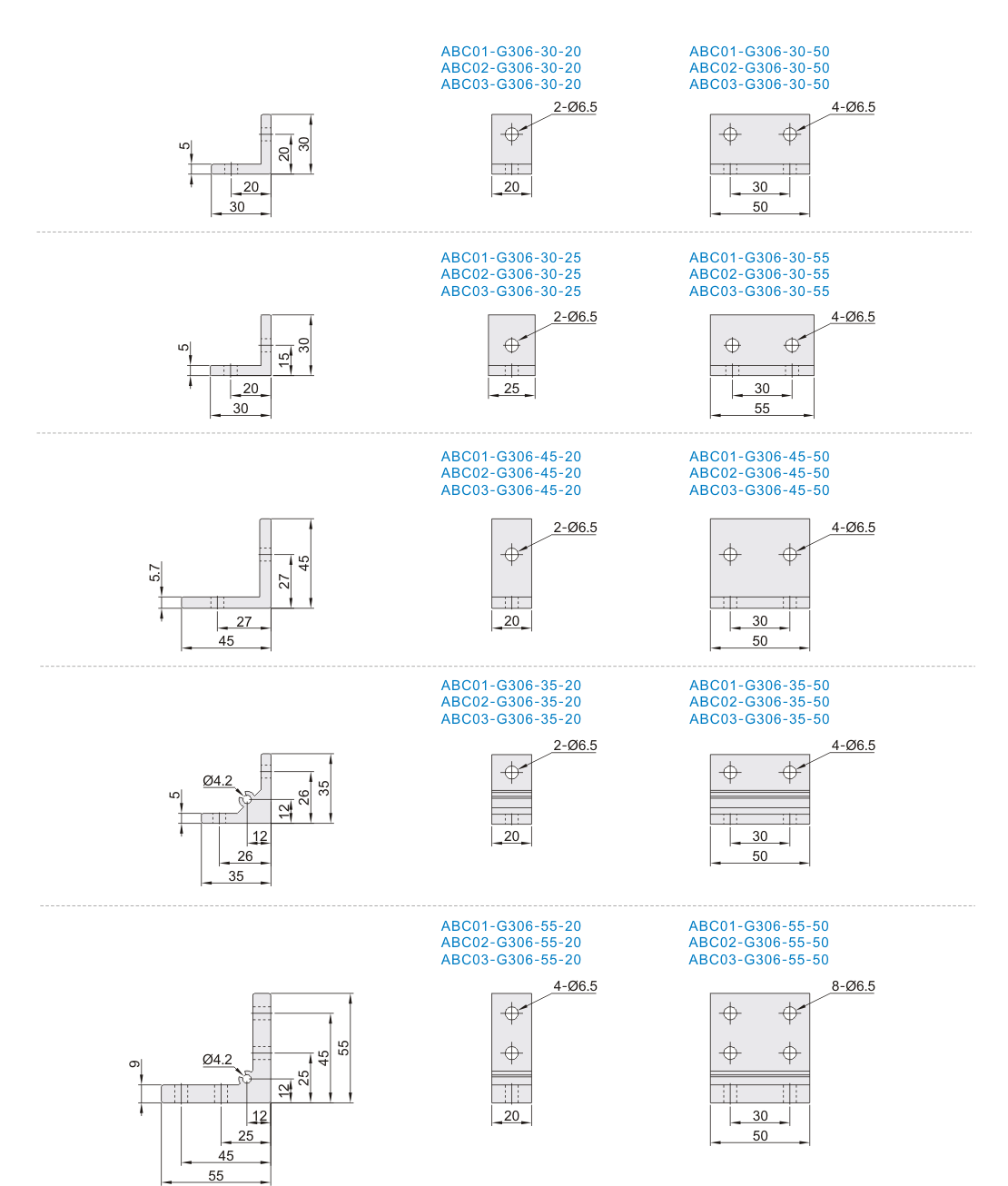

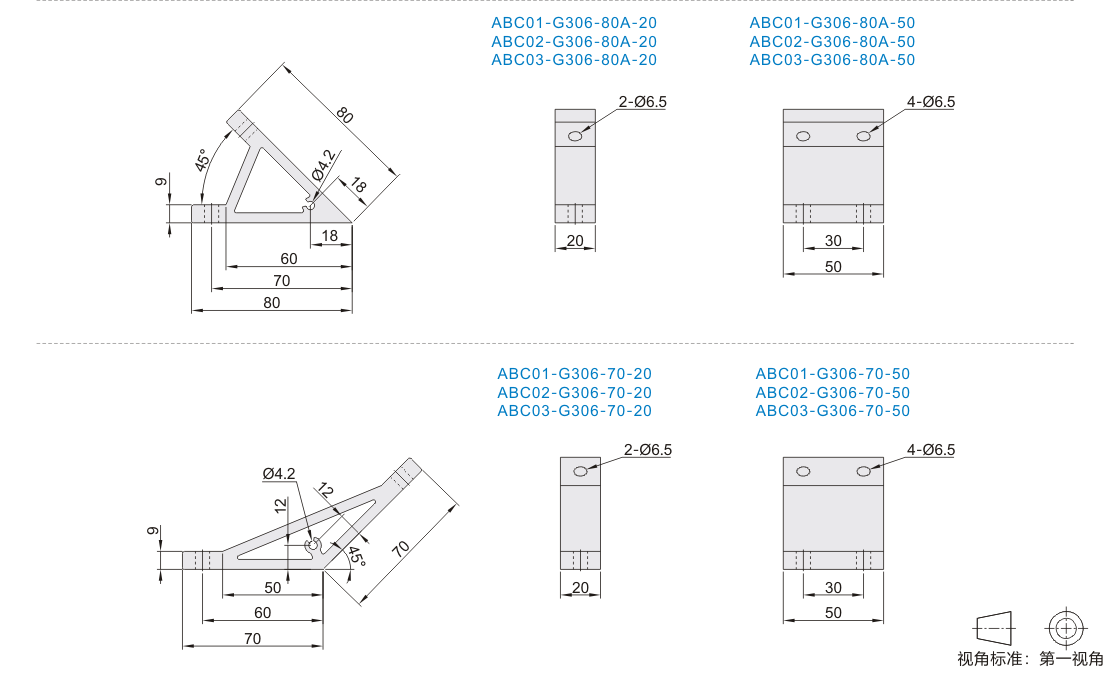

国标30系列
| 代码 | 重量(g/pcs) | ||
| ABC01-G306-30-20 | ABC02-G306-30-20 | ABC03-G306-30-20 | 13.4 |
| ABC01-G306-30-50 | ABC02-G306-30-50 | ABC03-G306-30-50 | 34.2 |
| ABC01-G306-30-25 | ABC02-G306-30-25 | ABC03-G306-30-25 | 17.7 |
| ABC01-G306-30-55 | ABC02-G306-30-55 | ABC03-G306-30-55 | 39 |
| ABC01-G306-45-20 | ABC02-G306-45-20 | ABC03-G306-45-20 | 26.8 |
| ABC01-G306-45-50 | ABC02-G306-45-50 | ABC03-G306-45-50 | 67 |
| ABC01-G306-35-20 | ABC02-G306-35-20 | ABC03-G306-35-20 | 20.9 |
| ABC01-G306-35-50 | ABC02-G306-35-50 | ABC03-G306-35-50 | 52 |
| ABC01-G306-55-20 | ABC02-G306-55-20 | ABC03-G306-55-20 | 46 |
| ABC01-G306-55-50 | ABC02-G306-55-50 | ABC03-G306-55-50 | 114 |
| ABC01-G306-50-20 | ABC02-G306-50-20 | ABC03-G306-50-20 | 40 |
| ABC01-G306-50-50 | ABC02-G306-50-50 | ABC03-G306-50-50 | 101 |
| 代码 | 重量(g/pcs) | ||
| ABC01-G306-60-20 | ABC02-G306-60-20 | ABC03-G306-60-20 | 48.3 |
| ABC01-G306-60-50 | ABC02-G306-60-50 | ABC03-G306-60-50 | 123 |
| ABC01-G306-80-20 | ABC02-G306-80-20 | ABC03-G306-80-20 | 76 |
| ABC01-G306-80-50 | ABC02-G306-80-50 | ABC03-G306-80-50 | 188 |
| ABC01-G306-80B-20 | ABC02-G306-80B-20 | ABC03-G306-80B-20 | 91 |
| ABC01-G306-80B-50 | ABC02-G306-80B-50 | ABC03-G306-80B-50 | 288 |
| ABC01-G306-90-20 | ABC02-G306-90-20 | ABC03-G306-90-20 | 165 |
| ABC01-G306-90-50 | ABC02-G306-90-50 | ABC03-G306-90-50 | 231 |
| ABC01-G306-80A-20 | ABC02-G306-80A-20 | ABC03-G306-80A-20 | 58 |
| ABC01-G306-80A-50 | ABC02-G306-80A-50 | ABC03-G306-80A-50 | 145 |
| ABC01-G306-70-20 | ABC02-G306-70-20 | ABC03-G306-70-20 | 66 |
| ABC01-G306-70-50 | ABC02-G306-70-50 | ABC03-G306-70-50 | 170 |
使用示例

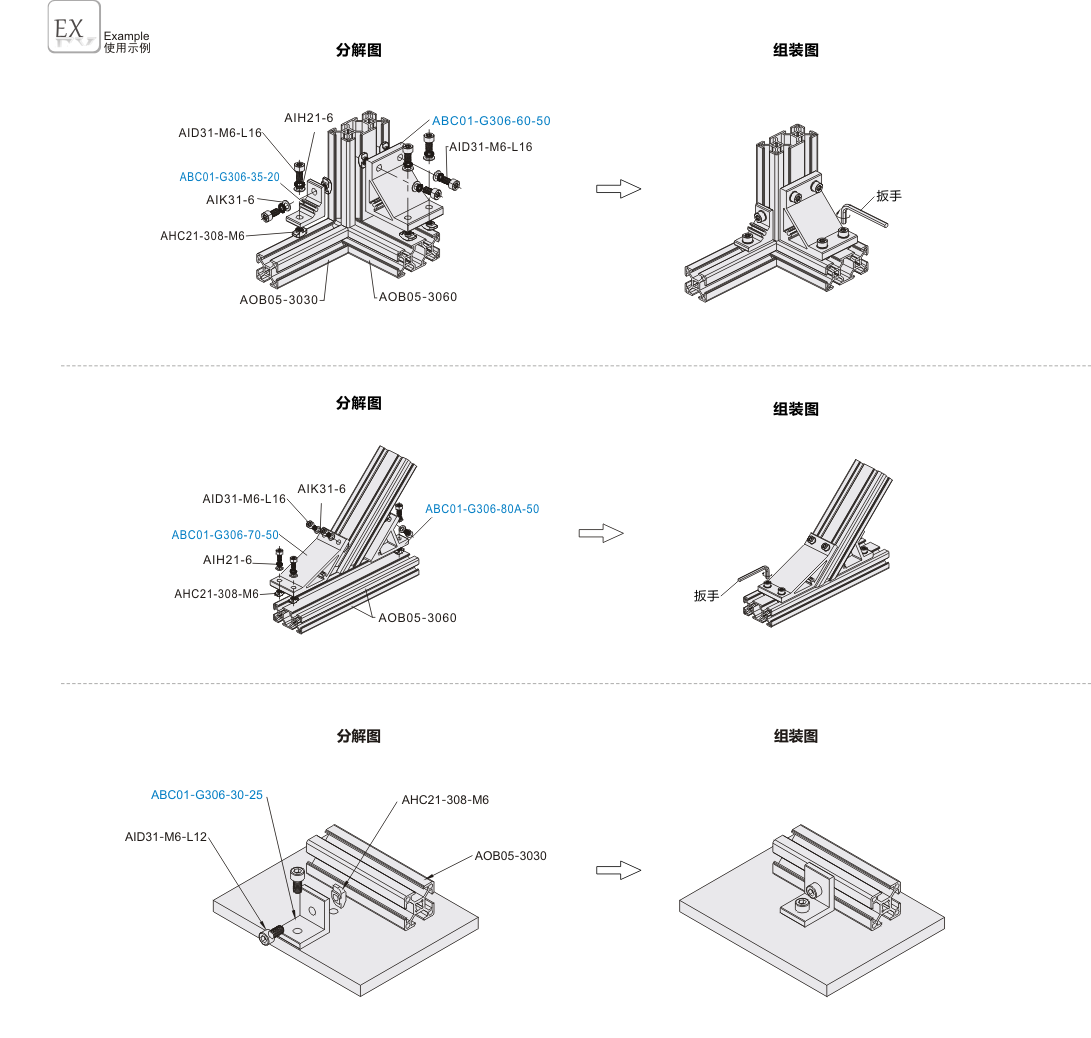

欧标30系列
AIH21-6、AID31-M6-L16、AIK31-6、AHC21-308-M6、AOB05-3030、AOB05-3060、AID31-M6-L16、AID31-M6-L12详情请在怡合达网站搜索查看。

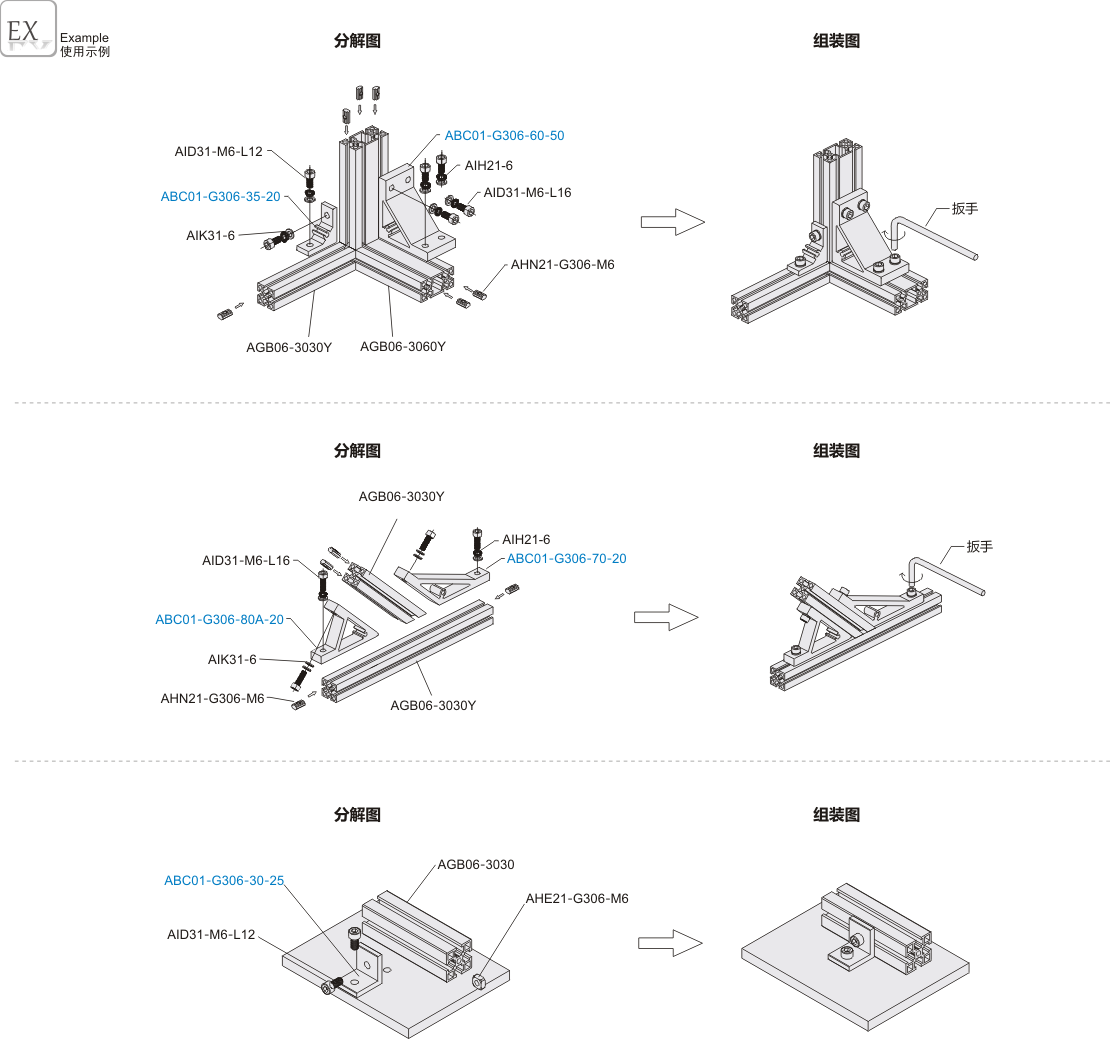

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 国标30系列
AID31-M6-L12、AIK31-6、AIH21-6、AID31-M6-L16、AHN21-G306-M6、AGB06-3030Y、AGB06-3060Y、AHE21-G306-M6、AGB06-3030详情请在怡合达网站搜索查看。
-
