型材连接板 连接部分 欧标30系列 国标30系列 SUS304 单面拉丝
条件筛选：
产品类型 专用配件
材质 SUS304
配件种类 型材连接板
表面处理 单面拉丝
配件功能 连接部分
槽宽 6.3/8.2
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
可选加工参数
材质图
参数图
材质图
型材连接板-欧标30
| 代码 | 类型 | 材质 | 表面处理 |
| ACC31-G306 | 型材连接板 | SUS304 | 单面拉丝 |
用于型材一形、十字形、L形、T形结构的高强度连接。 根据设计需求，孔距、长度可来图加工。
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
型材连接板-国标30
| 代码 | 类型 | 材质 | 表面处理 |
| ACC31-G306 | 型材连接板 | SUS304 | 单面拉丝 |
用于型材一形、十字形、L形、T形结构的高强度连接。 根据设计需求，孔距、长度可来图加工。

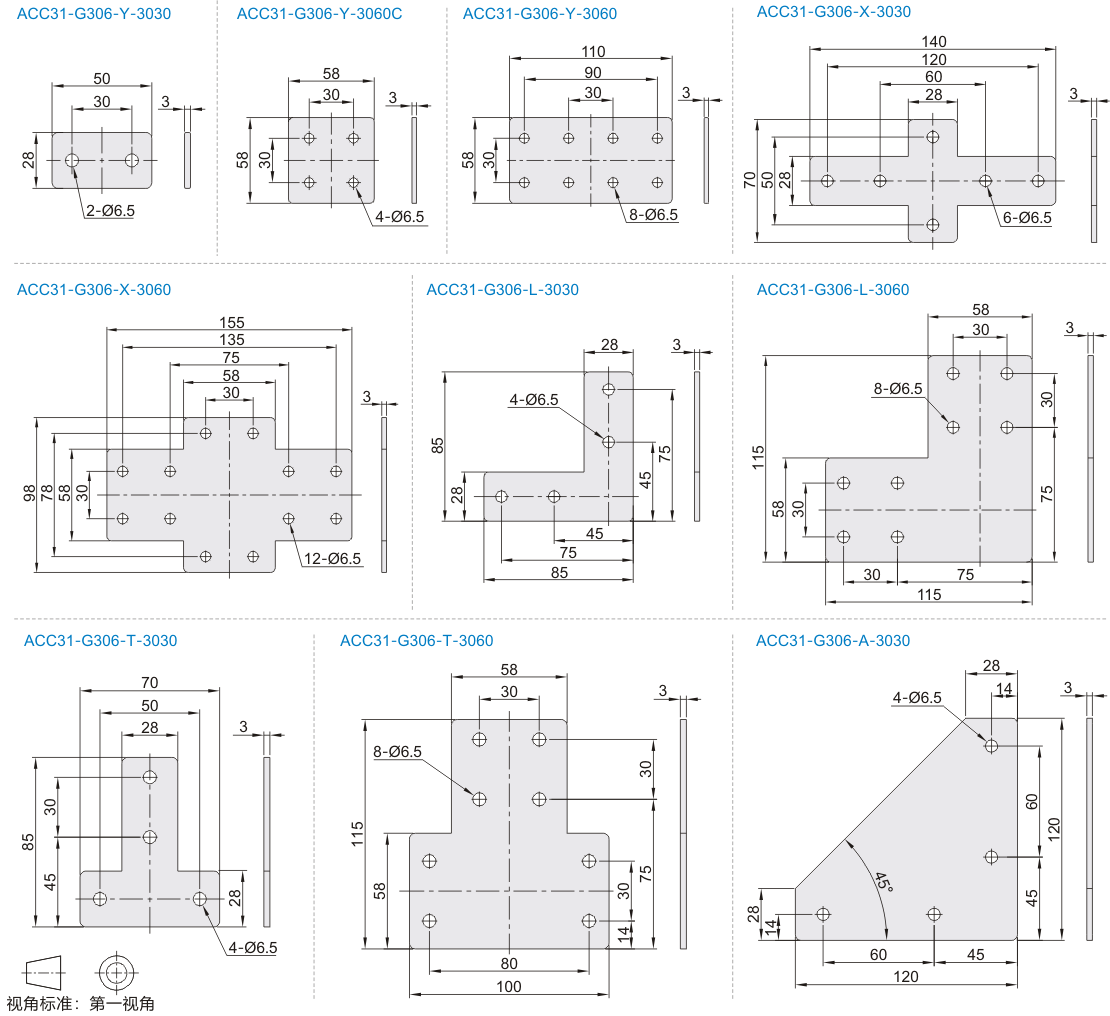

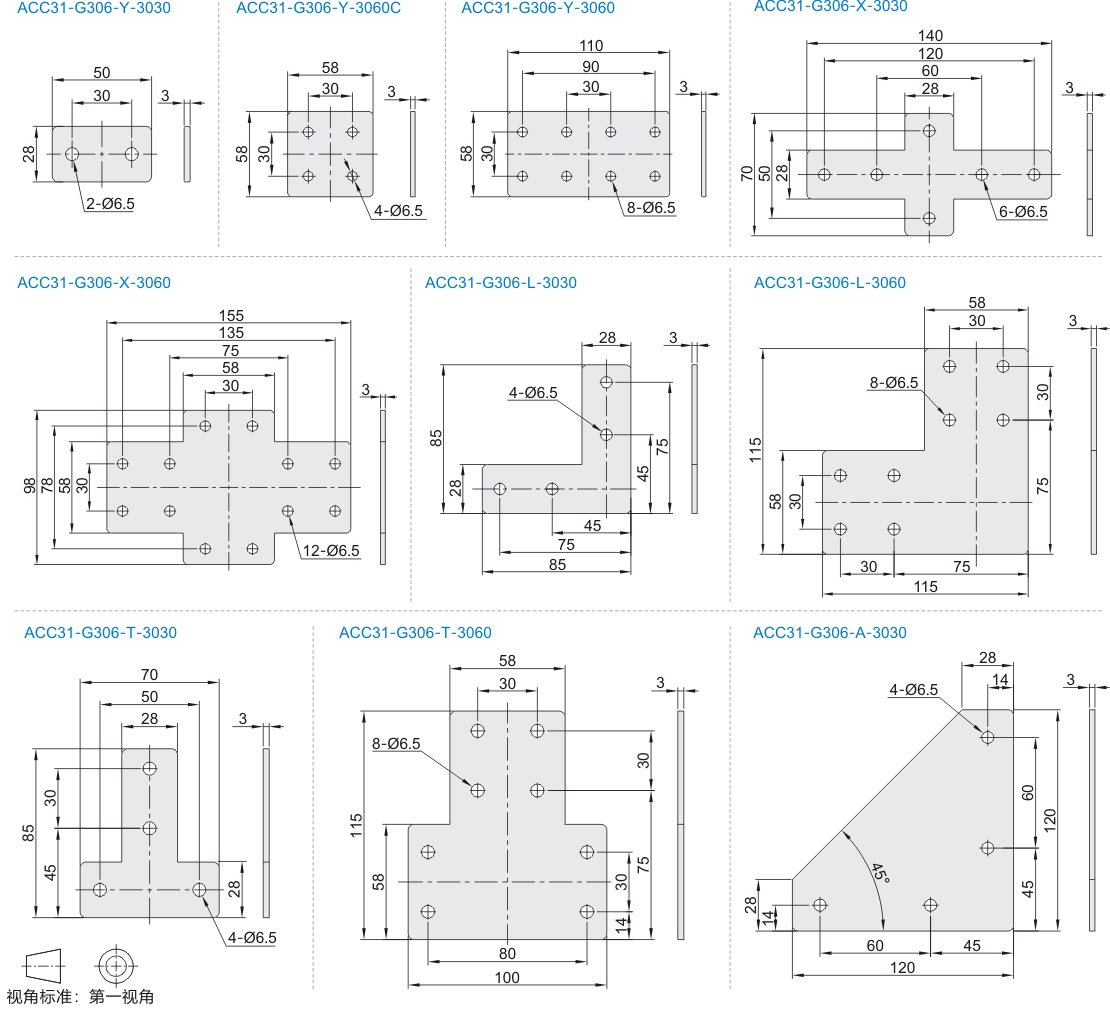

参数图
欧标30
| 代码 | 重量(g/pcs) |
| ACC31-G306-Y-3030 | 31 |
| ACC31-G306-Y-3060 | 128 |
| ACC31-G306-Y-3060C | 75 |
| ACC31-G306-X-3030 | 102 |
| ACC31-G306-X-3060 | 159 |
| ACC31-G306-L-3030 | 88 |
| ACC31-G306-L-3060 | 226 |
| ACC31-G306-T-3030 | 73 |
| ACC31-G306-T-3060 | 206 |
| ACC31-G306-A-3030 | 241 |
国标30
| 代码 | 重量(g/pcs) |
| ACC31-G306-L-3030 | 88 |
| ACC31-G306-L-3060 | 226 |
| ACC31-G306-T-3030 | 73 |
| ACC31-G306-T-3060 | 206 |
| ACC31-G306-A-3030 | 241 |
| ACC31-G306-L-3030 | 88 |
| ACC31-G306-L-3060 | 226 |
| ACC31-G306-T-3030 | 73 |
| ACC31-G306-T-3060 | 206 |
| ACC31-G306-A-3030 | 241 |
使用示例

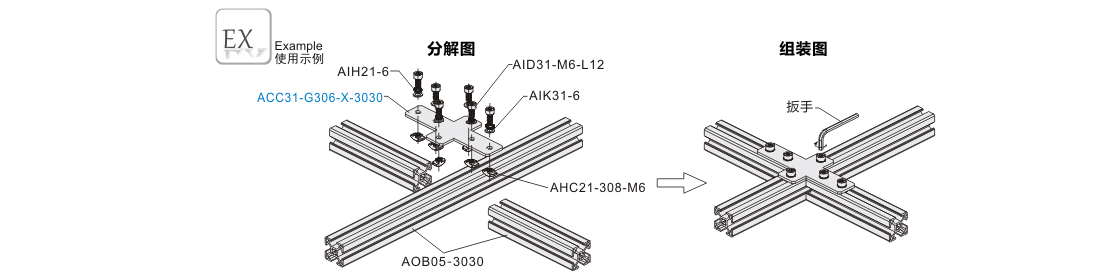

型材连接板-欧标30 十字形连接板使用示例
AIH21-6、AID31-M6-L12、AIK31-6、AHC21-308-M6、AOB05-3030详情请在怡合达网站搜索查看。
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

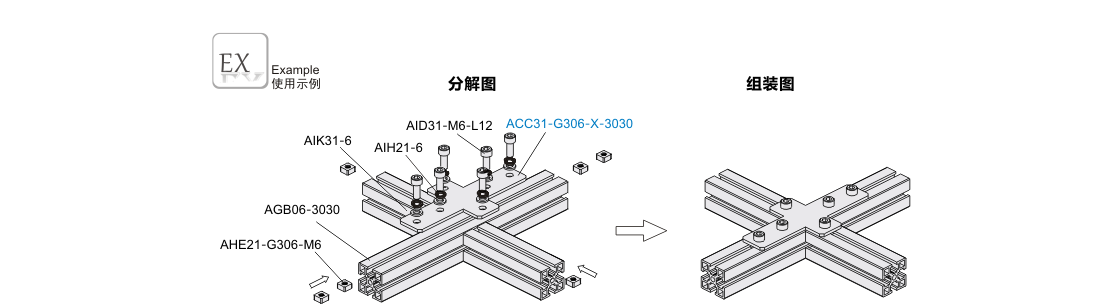

型材连接板-国标30 十字形连接板使用示例
AHE21-G306-M6、AGB06-3030、AIK31-6、AIH21-6、AID31-M6-L12详情请在怡合达网站搜索查看。
-
