图片仅供参考，请以已选的规格为准
端面运输板 连接部分 欧标40系列槽宽8.2 国标40系列 碳钢
条件筛选：
产品类型 专用配件
材质 碳钢
配件功能 连接部分
槽宽 8.2/8.3
参数筛选：
表面处理
配件种类
产品代码：
有 11 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图

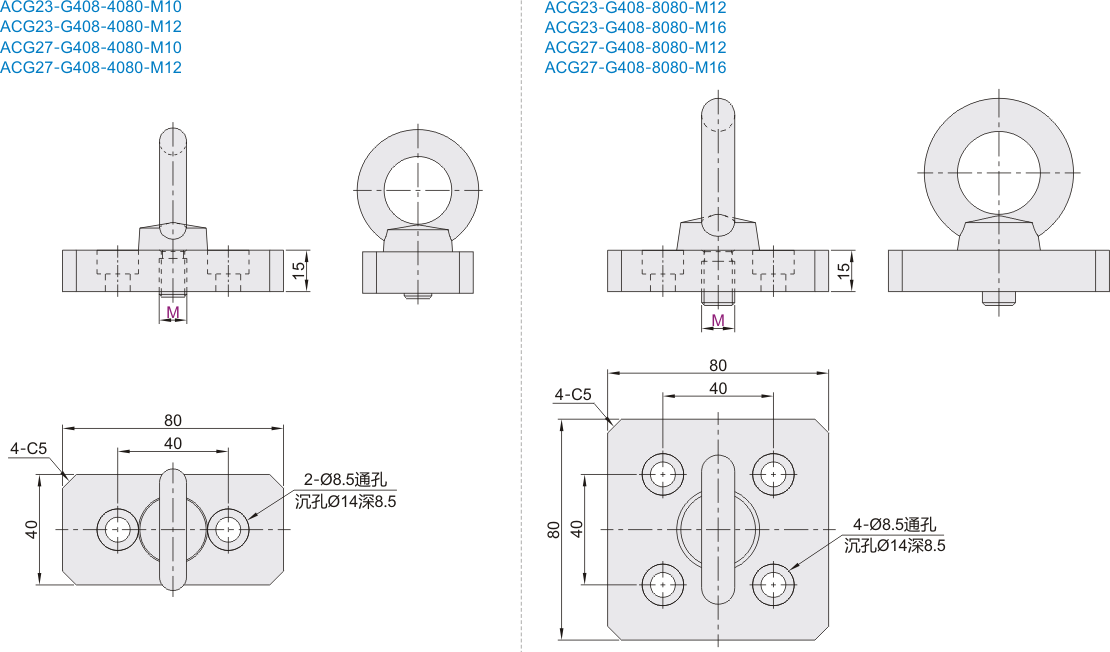

端面运输板-欧标40槽宽8.2
| 代码 |
类型 |
材质 |
表面处理 |
|
| 吊环 | 连接板 | |||
| ACG23 | 端面运输板 |
碳钢 |
镀锌 |
镀铬 |
| ACG27 | 烤漆黑色 | |||
用于机架运输。 吊环与连接板分开配送。
| 代码 | 重量(g/pcs) |
| ACG23-G408-4080-M10 | 424 |
| ACG23-G408-4080-M12 | 421 |
| ACG27-G408-4080-M10 | 424 |
| ACG27-G408-4080-M12 | 421 |
| 代码 | 重量(g/pcs) |
| ACG23-G408-8080-M12 | 878 |
| ACG23-G408-8080-M16 | 1001 |
| ACG27-G408-8080-M12 | 878 |
| ACG27-G408-8080-M16 | 1001 |
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
上图规格型号详情请在怡合达网站搜索查看。

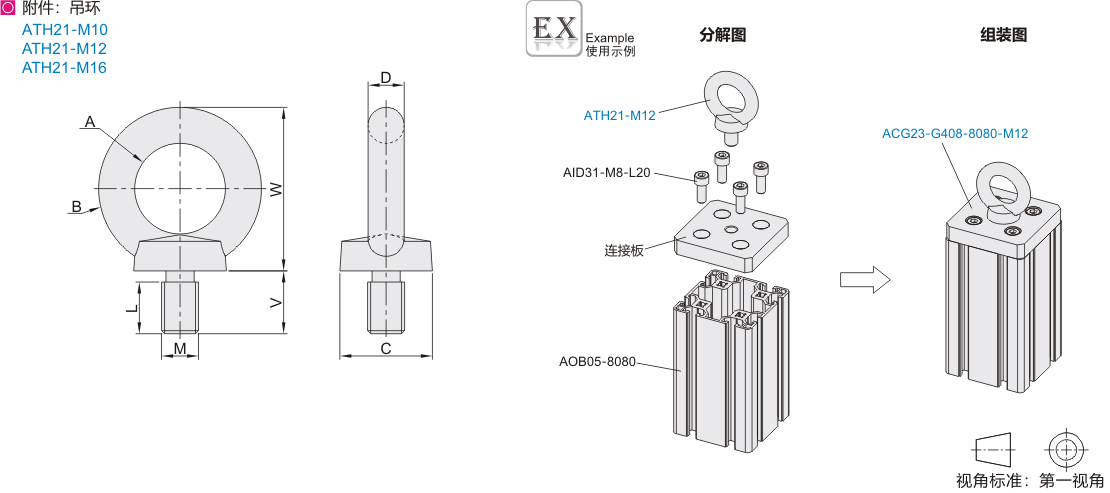

| 代码 | A | B | C | D | L | M | V | W | 负载(KN) | 重量(g/pcs) |
| ATH21-M10 | 24.5 | 44 | 25 | 9.75 | 14 | 10 | 17 | 44.2 | 2.3 | 102.5 |
| ATH21-M12 | 30 | 54 | 30 | 12 | 16 | 12 | 20 | 55 | 3.3 | 168 |
| ATH21-M16 | 35 | 64 | 35 | 14.5 | 22 | 16 | 27 | 64.5 | 6.9 | 296.5 |
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

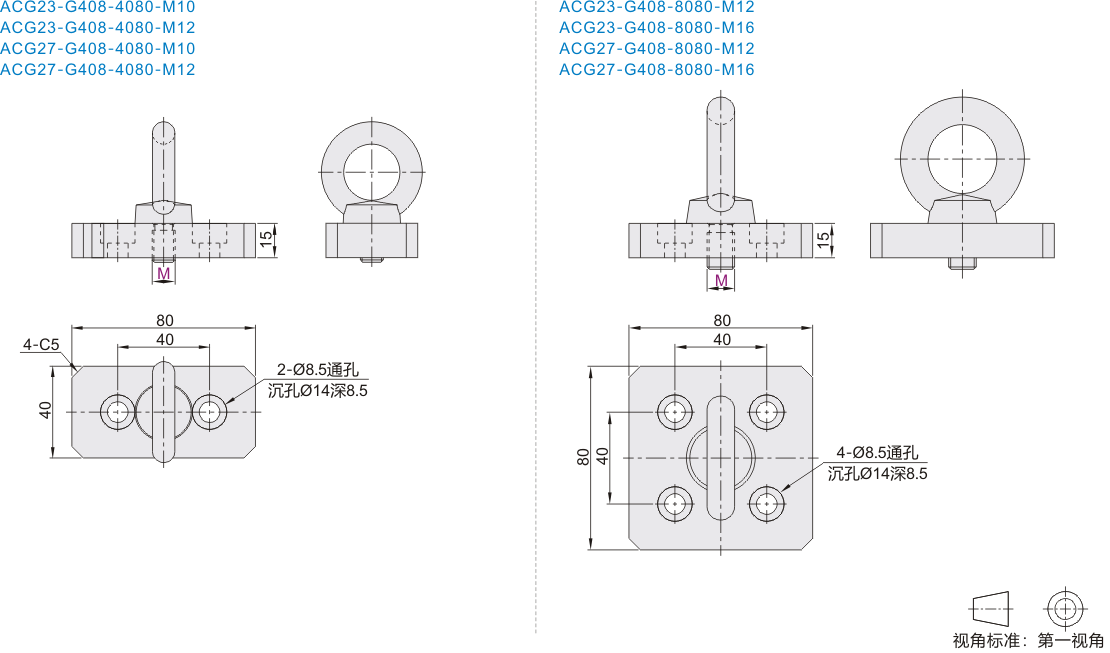

端面运输板-国标40槽宽8.3
| 代码 |
类型 |
材质 |
表面处理 |
|
| 吊环 | 连接板 | |||
| ACG23 | 端面运输板 |
碳钢 |
镀锌 |
镀铬 |
| ACG27 | 烤漆黑色 | |||
用于机架运输。 吊环与连接板分开配送。
| 代码 | 重量(g/pcs) |
| ACG23-G408-4080-M10 | 424 |
| ACG23-G408-4080-M12 | 421 |
| ACG27-G408-4080-M10 | 424 |
| ACG27-G408-4080-M12 | 421 |
| 代码 | 重量(g/pcs) |
| ACG23-G408-8080-M12 | 878 |
| ACG23-G408-8080-M16 | 1001 |
| ACG27-G408-8080-M12 | 878 |
| ACG27-G408-8080-M16 | 1001 |
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
上图规格型号详情请在怡合达网站搜索查看。

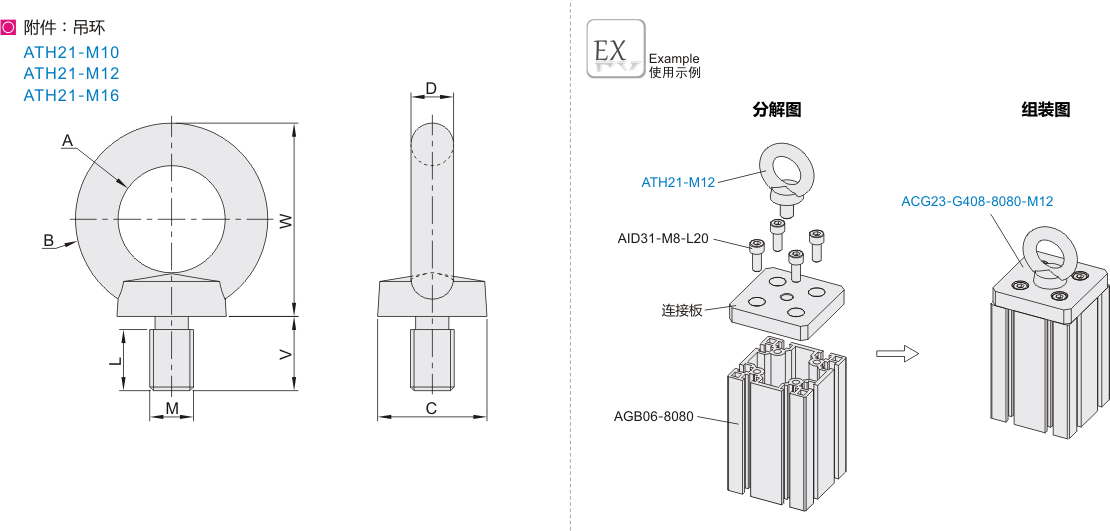

| 代码 | A | B | C | D | L | M | V | W | 负载(KN) | 重量(g/pcs) |
| ATH21-M10 | 24.5 | 44 | 25 | 9.75 | 14 | 10 | 17 | 44.2 | 2.3 | 102.5 |
| ATH21-M12 | 30 | 54 | 30 | 12 | 16 | 12 | 20 | 55 | 3.3 | 168 |
| ATH21-M16 | 35 | 64 | 35 | 14.5 | 22 | 16 | 27 | 64.5 | 6.9 | 296.5 |
-
