图片仅供参考，请以已选的规格为准
脚杯连接板 连接部分 欧标40系列 国标40系列
条件筛选：
种类筛选 国标40系列
产品类型 专用配件
配件种类 脚杯连接板
配件功能 连接部分
参数筛选：
材质
槽宽
表面处理
产品代码：
有 26 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
脚杯连接板-欧标40槽宽8.2系列
| 代码 | 类型 | 材质 | 表面处理 |
| ACF01-G408 | 脚板连接板 |
A6061/ADC12 | 喷砂氧化 |
| ACF23-G408 | 碳钢 | 镀铬 |
用于型材与脚杯之间的连接 ACF01系列型号中带J的材质是：ADC12，不带J的材质是：A6061。
上图规格型号详情请在怡合达网站搜索查看。
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
脚杯连接板-欧标40槽宽10.2系列
| 代码 | 类型 | 材质 | 表面处理 |
| ACF01-G408 | 脚板连接板 |
A6061 | 喷砂氧化 |
| ACF23-G408 | 碳钢 | 镀铬 | |
| ACF01-4010 | A6061 | 喷砂氧化 | |
| ACF23-4010 | 碳钢 | 镀铬 |
用于型材与脚杯之间的连接
上图规格型号详情请在怡合达网站搜索查看。
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
脚杯连接板-国标40槽宽8.3系列
| 代码 | 类型 | 材质 | 表面处理 |
| ACF01-G408 | 脚板连接板 |
A6061/ADC12 | 喷砂氧化 |
| ACF23-G408 | 碳钢 | 镀铬 |
用于型材与脚杯之间的连接 ACF01系列型号中带J的材质是：ADC12，不带J的材质是：A6061。
上图规格型号详情请在怡合达网站搜索查看。

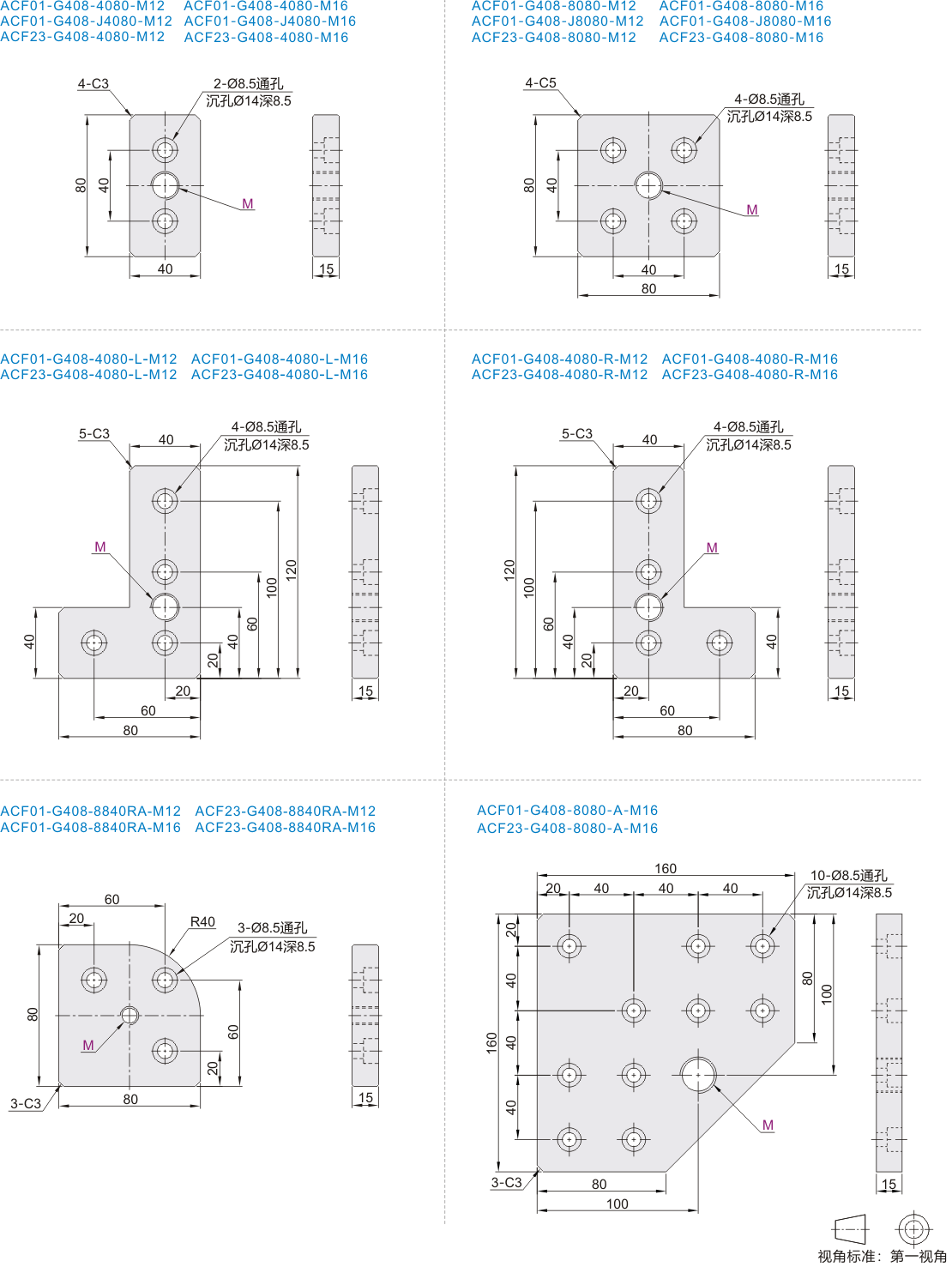

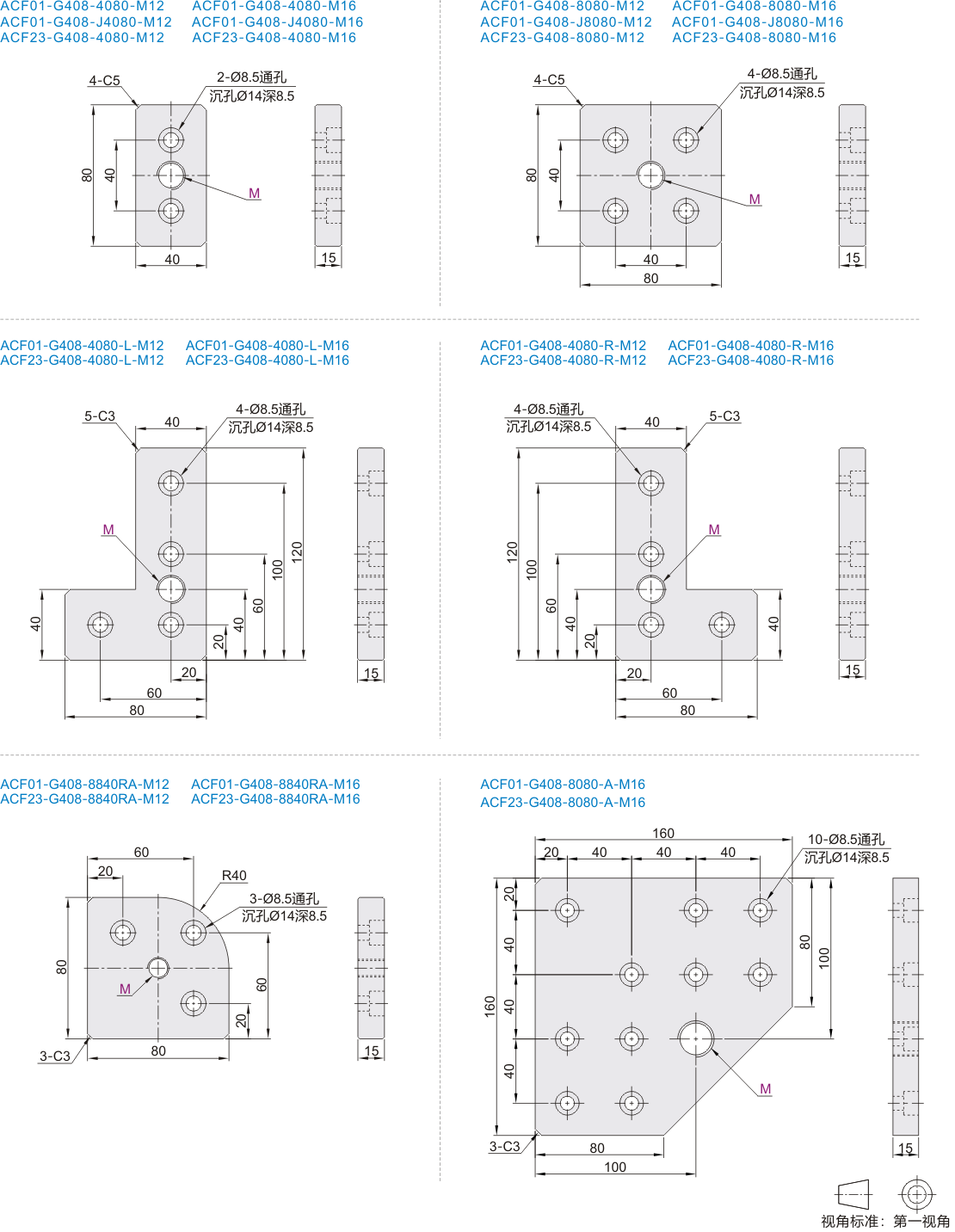

参数图
国标40槽宽8.3系列
| 代码 | 重量(g/pcs) |
| ACF01-G408-4080-M12 | 115 |
| ACF01-G408-4080-M16 | 111 |
| ACF01-G408-J4080-M12 | 119 |
| ACF01-G408-J4080-M16 | 116 |
| ACF23-G408-4080-M12 | 319 |
| ACF23-G408-4080-M16 | 317 |
| ACF01-G408-8080-M12 | 233 |
| ACF01-G408-8080-M16 | 230 |
| ACF01-G408-J8080-M12 | 242 |
| ACF01-G408-J8080-M16 | 239 |
| ACF23-G408-8080-M12 | 720 |
| ACF23-G408-8080-M16 | 710 |
| ACF01-G408-4080-L-M12 | 235 |
| ACF01-G408-4080-L-M16 | 231 |
| ACF23-G408-4080-L-M12 | 701 |
| ACF23-G408-4080-L-M16 | 682 |
| ACF01-G408-4080-R-M12 | 235 |
| ACF01-G408-4080-R-M16 | 231 |
| ACF23-G408-4080-R-M12 | 701 |
| ACF23-G408-4080-R-M16 | 682 |
| ACF01-G408-8840RA-M12 | 227 |
| ACF01-G408-8840RA-M16 | 224 |
| ACF23-G408-8840RA-M12 | 655 |
| ACF23-G408-8840RA-M16 | 645 |
| ACF01-G408-8080-A-M16 | 853 |
| ACF23-G408-8080-A-M16 | 2467 |

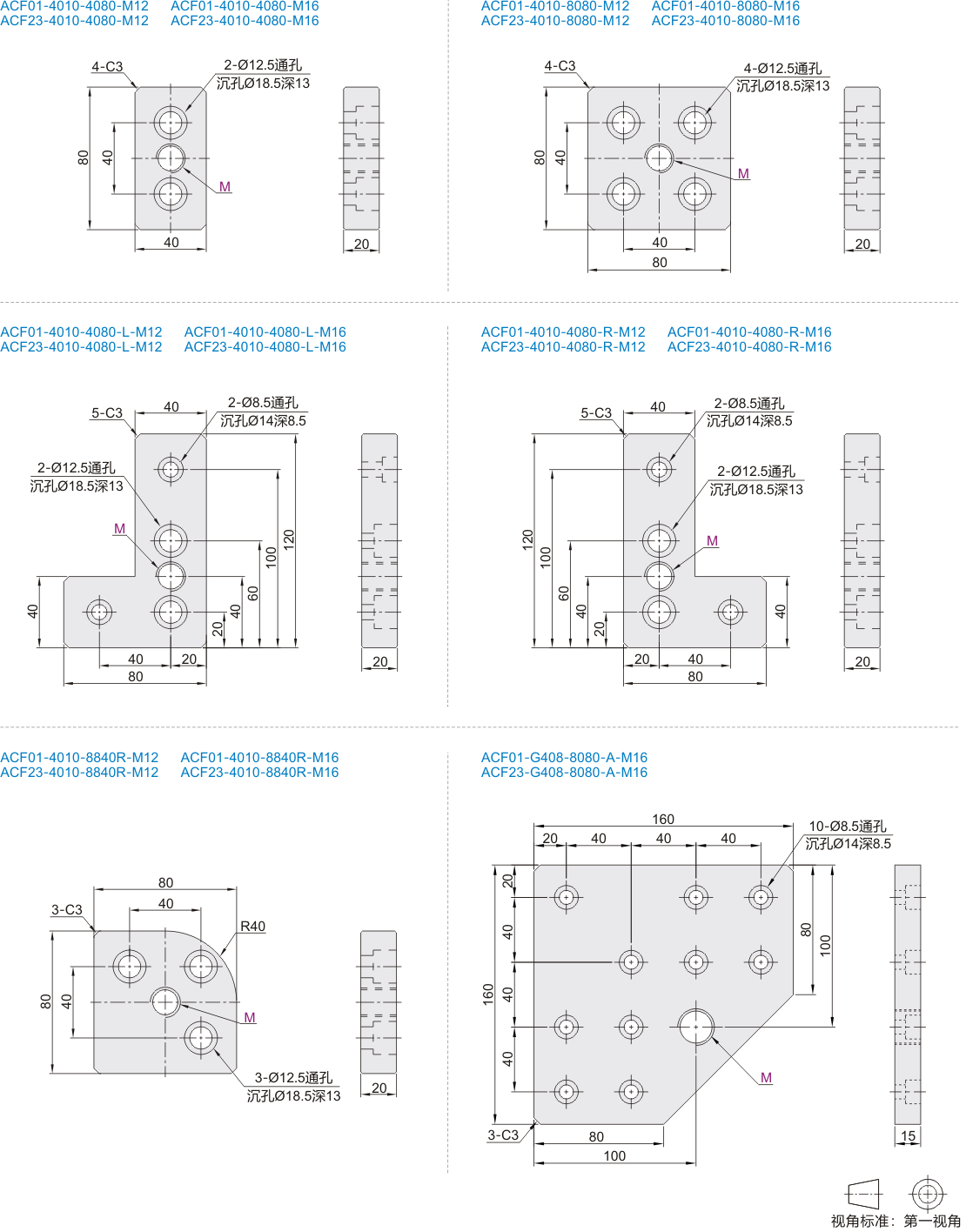

欧标40槽宽10.2系列
| 代码 | 重量(g/pcs) |
| ACF01-4010-4080-M12 | 142 |
| ACF01-4010-4080-M16 | 138 |
| ACF23-4010-4080-M12 | 425 |
| ACF23-4010-4080-M16 | 417 |
| ACF01-4010-8080-M12 | 290 |
| ACF01-4010-8080-M16 | 286 |
| ACF23-4010-8080-M12 | 834 |
| ACF23-4010-8080-M16 | 826 |
| ACF01-4010-4080-L-M12 | 302 |
| ACF01-4010-4080-L-M16 | 298 |
| ACF23-4010-4080-L-M12 | 834 |
| ACF23-4010-4080-L-M16 | 826 |
| ACF01-4010-4080-R-M12 | 302 |
| ACF01-4010-4080-R-M16 | 298 |
| ACF23-4010-4080-R-M12 | 834 |
| ACF23-4010-4080-R-M16 | 826 |
| ACF01-4010-8840R-M12 | 305 |
| ACF01-4010-8840R-M16 | 301 |
| ACF23-4010-8840R-M12 | 846 |
| ACF23-4010-8840R-M16 | 838 |
| ACF01-G408-8080-A-M16 | 853 |
| ACF23-G408-8080-A-M16 | 2467 |
欧标40槽宽8.2系列
| 代码 | 重量(g/pcs) |
| ACF01-G408-4080-M12 | 115 |
| ACF01-G408-4080-M16 | 111 |
| ACF01-G408-J4080-M12 | 119 |
| ACF01-G408-J4080-M16 | 116 |
| ACF23-G408-4080-M12 | 319 |
| ACF23-G408-4080-M16 | 317 |
| ACF01-G408-8080-M12 | 233 |
| ACF01-G408-8080-M16 | 230 |
| ACF01-G408-J8080-M12 | 242 |
| ACF01-G408-J8080-M16 | 239 |
| ACF23-G408-8080-M12 | 720 |
| ACF23-G408-8080-M16 | 710 |
| ACF01-G408-4080-L-M12 | 235 |
| ACF01-G408-4080-L-M16 | 231 |
| ACF23-G408-4080-L-M12 | 701 |
| ACF23-G408-4080-L-M16 | 682 |
| ACF01-G408-4080-R-M12 | 235 |
| ACF01-G408-4080-R-M16 | 231 |
| ACF23-G408-4080-R-M12 | 701 |
| ACF23-G408-4080-R-M16 | 682 |
| ACF01-G408-8840RA-M12 | 227 |
| ACF01-G408-8840RA-M16 | 224 |
| ACF23-G408-8840RA-M12 | 655 |
| ACF23-G408-8840RA-M16 | 645 |
| ACF01-G408-8080-A-M16 | 853 |
| ACF23-G408-8080-A-M16 | 2467 |
-
