        滚柱式直线导轨 重预压 高级 精密级 滑块长法兰型

        条件筛选：

        类型 滚柱式
        载荷 重预压
        精度等级 高级
        滑块形状 长法兰型
        滑块数量 双滑块
        滑轨宽度 36,42,48,60,70,90型
        种类筛选 直线导轨

        产品型号：

        ICH03-H36-L255

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          ICH03-H36-L255

          复制

          型号筛选

          型号已生成

          重置

          代码

          参数选型

          滑块数量

          精度等级

          产品选型

          H

          L

          254~283
          /1

          技术图档

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 精度
          等级          		 滑块
          固定方式          		 滑块数量 滑轨
          固定方式          		 材质
          滑轨 滑块
          ICH01 组件 高级 上锁式 单滑块 上锁式 S55C SNCM220
          ICH03 双滑块
          ICH05 精密级 单滑块
          ICH06 双滑块





          静态容许力矩，MR/MP/MY的数值请参考下表。

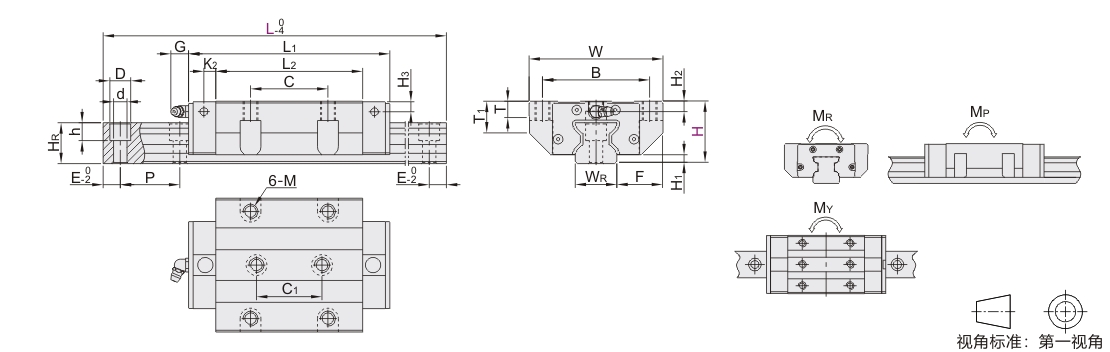

          参数图



           选型表

          型号
          		 L
          		 H1
          		 F
          		 滑块尺寸
          代码 H W B C C1 L1 L2 K2 G M T T1
          ICH01
          ICH03
          ICH05
          ICH06          		 36 134~973 4.8 23.5 70 57 45 40 115.5 83.5 6.6 12 M8 9.5 20.2
          42 176~1295 6 31 90 72 52 44 135.2 98.7 8 M10 10 21.6
          48 176~1295 6.5 33 100 82 62 52 153.5 110.5 12 27.5
          60 180~1702 8 37.5 120 100 80 60 189.4 141.7 10 13.5 M12 14.5 35.5
          70 206~1945 10 43.5 140 116 95 70 235.4 179.5 12 M14 17.5 41
          90 328~1977 12 53.5 170 142 110 82 300.4 230 M16 19.5 56



          L尺寸的最小值由滑块长度与滑块数量而定。   每个规格滑轨长度L最大可做到4000mm/条。



          滑块尺寸 滑轨尺寸 基本额定负载(KN) 静态容许力矩(KN-m) 重量
          H2 H3 WR HR D h d P 固定螺钉 C(动) Co(静) MR MP MY 滑块(kg) 滑轨(kg/m)
          6 6 23 23.5 11 9 7 30 M6×20 36.3 82.9 0.95 1.08 1.08 0.95 3.5
          7 7 28 27.5 14 12 9 40 M8×25 54 124 1.75 1.96 1.96 1.72 5
          8 8 34 30.5 73.9 169 2.85 2.94 2.94 2.45 7
          10 10 45 37 20 17 14 52.5 M12×35 117.2 261.6 5.94 5.9 5.9 4.5 11.2
          11 11 53 43 23 20 16 60 M14×45 172.5 378 10.28 10.6 10.6 7.9 15.6
          16.5 16.5 63 52 26 22 18 75 M16×50 277 624 20.02 22.5 22.5 17.6 22.4



          N(安装孔数)/E(螺钉中心孔至端面距离)

          H L N E   H L N E   H L N E
          最小单位1 (安装孔数) 最小单位1 (安装孔数) 最小单位1 (安装孔数)
          36 134~163 5 E=[L-(N-1)×P]/2 42 616~655 16 E=[L-(N-1)×P]/2 48 1056~1095 27 E=[L-(N-1)×P]/2
          164~193 6 656~695 17 1096~1135 28
          194~223 7 696~735 18 1136~1175 29
          224~253 8 736~775 19 1176~1215 30
          254~283 9 776~815 20 1216~1255 31
          284~313 10 816~855 21 1256~1295 32
          314~343 11 856~895 22 60 180~232 4
          344~373 12 896~935 23 233~284 5
          374~403 13 936~975 24 285~337 6
          404~433 14 976~1015 25 338~389 7
          434~463 15 1016~1055 26 390~442 8
          464~493 16 1056~1095 27 443~494 9
          494~523 17 1096~1135 28 495~547 10
          524~553 18 1136~1175 29 548~599 11
          554~583 19 1176~1215 30 600~652 12
          584~613 20 1216~1255 31 653~704 13
          614~643 21 1256~1295 32 705~757 14
          644~673 22 48 176~215 5 758~809 15
          674~703 23 216~255 6 810~862 16
          704~733 24 256~295 7 863~914 17
          734~763 25 296~335 8 915~967 18
          764~793 26 336~375 9 968~1019 19
          794~823 27 376~415 10 1020~1072 20
          824~853 28 416~455 11 1073~1124 21
          854~883 29 456~495 12 1125~1177 22
          884~913 30 496~535 13 1178~1229 23
          914~943 31 536~575 14 1230~1282 24
          944~973 32 576~615 15 1283~1334 25
          42 176~215 5 616~655 16 1335~1387 26
          216~255 6 656~695 17 1388~1439 27
          256~295 7 696~735 18 1440~1492 28
          296~335 8 736~775 19 1493~1544 29
          336~375 9 776~815 20 1545~1597 30
          376~415 10 816~855 21 1598~1649 31
          416~455 11 856~895 22 1650~1702 32
          456~495 12 896~935 23 70 206~265 4
          496~535 13 936~975 24 266~325 5
          536~575 14 976~1015 25 326~385 6
          576~615 15 1016~1055 26 /



          N(安装孔数)/E(螺钉中心孔至端面距离)

          H L N E   H L N E
          最小单位1 (安装孔数) 最小单位1 (安装孔数)
          70 386~445 7 E=[L-(N-1)×P]/2 90 328~402 5 E=[L-(N-1)×P]/2
          446~505 8 403~477 6
          506~565 9 478~552 7
          566~625 10 553~627 8
          626~685 11 628~702 9
          686~745 12 703~777 10
          746~805 13 778~852 11
          806~865 14 853~927 12
          866~925 15 928~1002 13
          926~985 16 1003~1077 14
          986~1045 17 1078~1152 15
          1046~1105 18 1153~1227 16
          1106~1165 19 90 1228~1302 17
          1166~1225 20 1303~1377 18
          1226~1285 21 1378~1452 19
          1286~1345 22 1453~1527 20
          1346~1405 23 1528~1602 21
          1406~1465 24 1603~1677 22
          1466~1525 25 1678~1752 23
          1526~1585 26 1753~1827 24
          1586~1645 27 1828~1902 25
          1646~1705 28 1903~1977 26
          1706~1765 29 /
          1766~1825 30
          1826~1885 31
          1886~1945 32



          P：螺钉孔间距离

          E：螺钉中心孔至端面距离

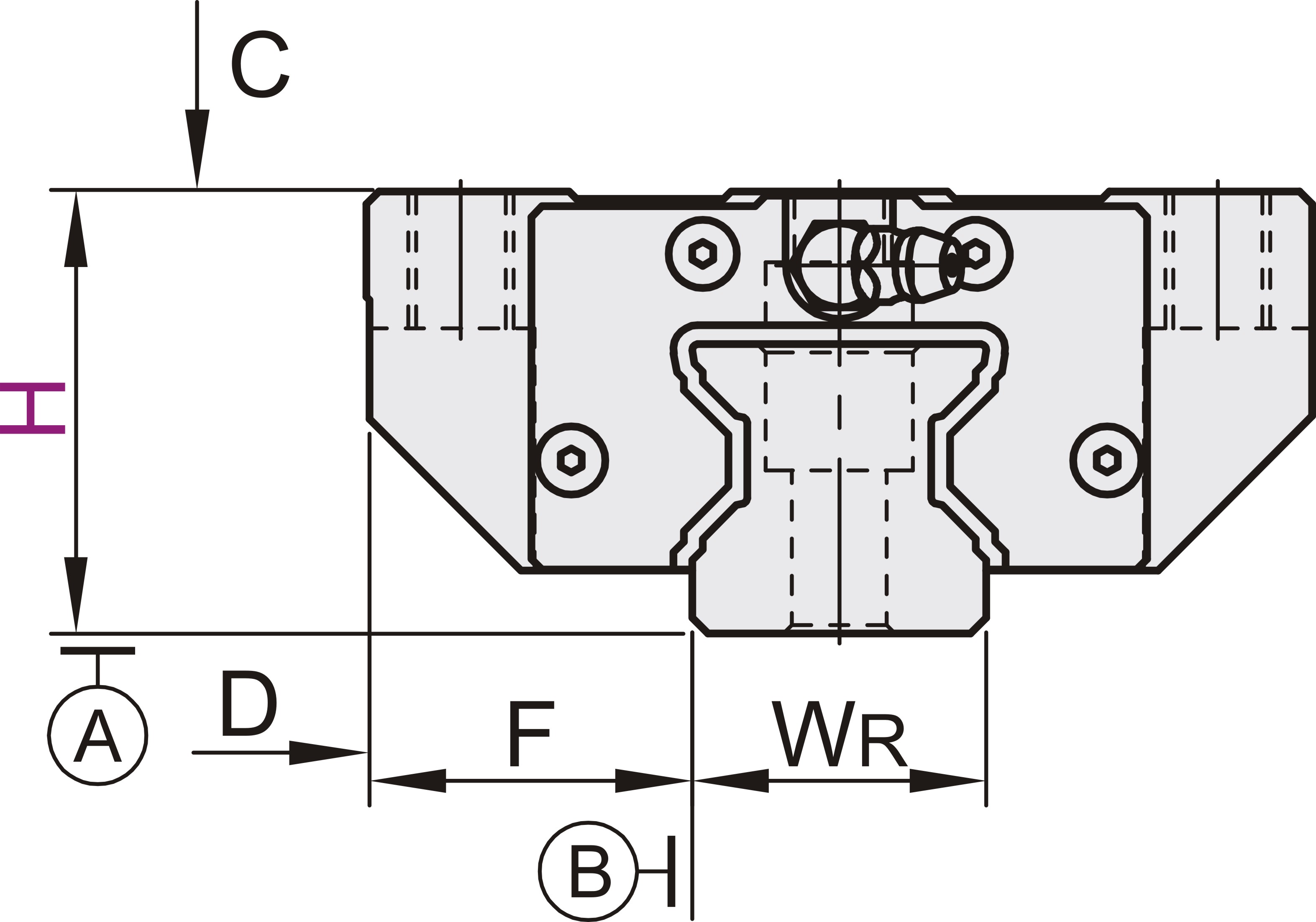

          精度基准

          尺寸精度 高级 精密级
          36 42 48 60 70 90 36 42 48 60 70 90
          单滑块 高度H的容许尺寸误差 ±0.04 ±0.04 ±0.04 ±0.05 ±0.05 ±0.07 0
          -0.04          		 0
          -0.04          		 0
          -0.04          		 0
          -0.05          		 0
          -0.05          		 0
          -0.07
          宽度F的容许尺寸误差 ±0.04 ±0.04 ±0.04 ±0.05 ±0.05 ±0.07 0
          -0.04          		 0
          -0.04          		 0
          -0.04          		 0
          -0.05          		 0
          -0.05          		 0
          -0.07
          双滑块 高度H的相互误差 0.015 0.015 0.015 0.015 0.015 0.02 0.007 0.007 0.007 0.007 0.007 0.01
          宽度F的相互误差 0.015 0.015 0.015 0.02 0.02 0.025 0.007 0.007 0.007 0.01 0.01 0.015
          滑块C面对滑轨A面的行走平行度 详情请在怡合达网站搜索查看
          滑块D面对滑轨B面的行走平行度
