        工业滑轨 35系列 三节式 带可拆卸钢板滑块 SPCC/SUS304

        条件筛选：

        特征 带可拆卸钢板
        负载 中载型
        节数 三节式
        宽度系列 35系列
        缓冲功能 不带缓冲
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 宽度 材质 表面处理
            IDC15 三节式 带可拆卸钢板 35.3  SPCC 镀锌(蓝白)
            IDC16 35.1  SUS304 —



            特点：
            ●带可拆卸L钢板系列滑轨；
            ●按一下配件滑轨可拔出；
            ●推回时保持稳定功能。
            注意：
            ●推荐M4十字圆头螺丝；
            ●润滑油：Mobil-UX-EP0。
            按根销售。
            承重与重量仅供参考。
            滑轨区分左右，本图显示为左用，右用与此左右对称。

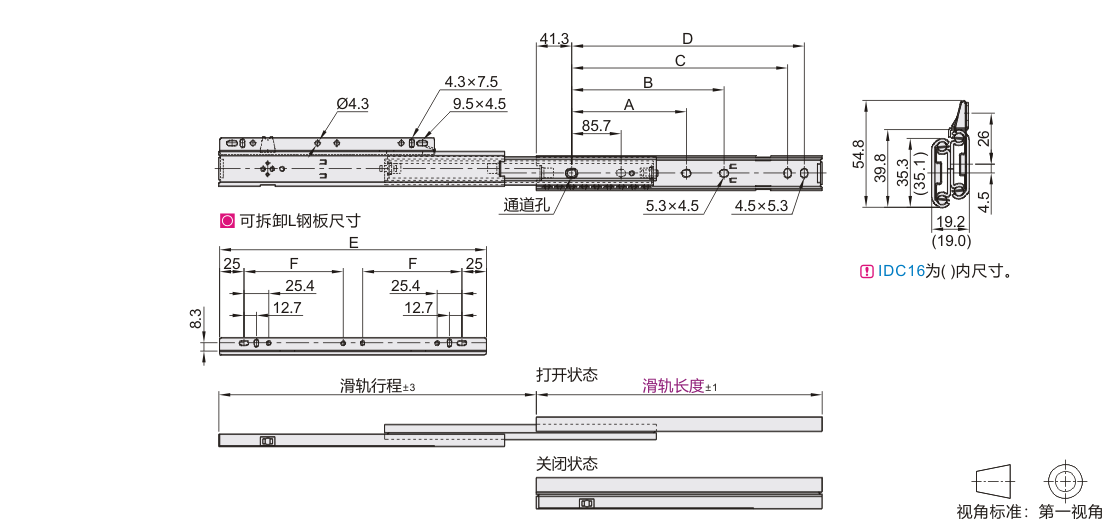

            参数图



            选型表

            型号
            		 左右
            		 滑轨行程
            		 A
            		 B
            		 C
            		 D
            		 E
            		 F
            		 承重
            (1副)
            		 参考重量
            (kg/pcs)
            代码 滑轨长度

            IDC15
            (SPCC)



            IDC16
            (SUS304)

            		 304.8 L(左用)
            R(右用)            		 334 — 123.1 218.3 245.3 273 101.6 42kgf 0.64
            355.6 385 173.9 269.1 296.1 44kgf 0.76
            406.4 435 224.7 319.9 346.9 375 44kgf 0.86
            457.2 486 187.3 275.5 370.7 397.7 46kgf 0.97
            508 537 212.7 326.3 421.5 448.5 44kgf 1.08
            558.8 588 238.1 377.1 472.3 499.3 527 177.8 43.1kgf 1.19
            609.6 639 263.5 427.9 523.1 550.1 41kgf 1.29
            660.4 689 288.9 478.7 573.9 600.9 40kgf 1.42
            711.2 740 314.3 529.5 624.7 651.7 39kgf 1.51
