        精密型氮气弹簧 头部安装限定型 反作用力固定型

        条件筛选：

        性价比 精密型
        类型 头部安装限定型
        产地 进口
        气缸表面处理 烤漆(黑色亚光)
        反作用力 固定型
        活塞杆材质 S20C
        前端部表面处理 烤漆(黑色亚光)
        气缸材质 STKM11A
        活塞杆表面处理 黑色渗氮
        种类筛选 精密型氮气弹簧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          		 使用
          气体
          		 使用温度
          气缸筒 活塞杆 前端部 气缸筒 活塞杆 前端部
          J-FHJ20 头部安装
          限定型          		 STKM11A S20C Q235 烤漆
          (黑色亚光)          		 黑色
          渗氮          		 镀锌 N2 -20℃~60℃
          J-FHJ21 烤漆(黑色亚光)



          氮气弹簧公差标准
          力值(N) 公差范围
          ≤100 -5/+15
          101~200 -10/+20
          201~400 -15/+30
          401~600 -20/+40
          601~800 -25/+50
          801~1000 -30/+60
          1001~1200 -35/+70
          >1200 -40/+80



          J-FHJ20是螺纹接头 ，J-FHJ21是焊接接头。

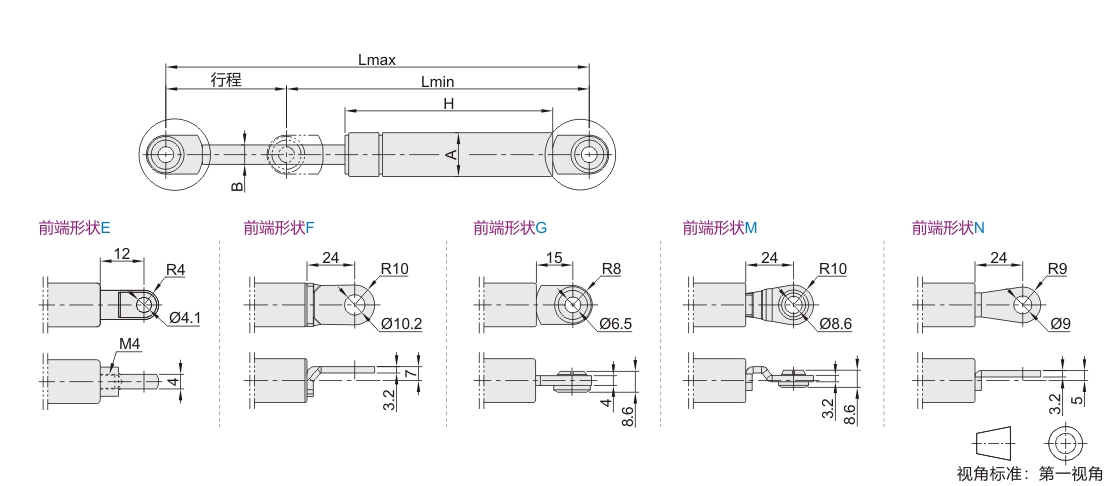

          参数图



          选型表

          型号
          		 前端形状
          		 最大长度
          Lmax
          		 最小长度
          Lmin
          		 行程
          		 氮气弹簧反作用力(20°C)N
          		 A
          		 B
          		 H
               代码      规格 最大长度-10mm行程时 最大长度-(S)mm行程时 (S)
          J-FHJ20 12050 E 181 131 50 88 115 40 12 4 97
          12090 261 171 90 78 105 80 137
          12100 281 181 100 78 102 90 147
          J-FHJ21 15044 F 181 137 44 150 191 34 15 6 83
          15064 221 157 64 49 67 54 103
          15084 261 177 84 148 202 74 123
          15094 281 187 94 120 162 84 133
          18080A 285 205 80 196 243 70 18 8 145
          18080B 294 365
          18100A 325 225 100 98 124 90 165
          18100B 196 246
          18100C 294 368
          18120A 365 245 120 98 126 110 185
          18120B 196 249
          18150A 420 270 150 98 126 140 210
          18150B 196 251
          18150C 294 376
          18200A 525 325 200 98 128 190 265
          18200B 196 256
          18200C 294 381
          18250A 625 375 250 196 256 240 315
          18250B 294 381
          22090 305 215 90 392 506 80 22 10 155
          22200A 525 325 200 392 517 190 265
          22200B 496 645
          22300A 850 550 300 196 327 290 490
          22300B 294 491
          15050 G 181 131 50 88 115 40 15 6 95
          15069 221 152 69 50 67 59 116
          15089A 261 172 89 150 202 79 136
          15089B 200 268
          15090 171 90 78 105 80 137
          15095 265.5 170.5 95 98 113 85 134.5
          15099 281 182 99 120 162 89 146
          15100 181 100 78 102 90 145
          18097 184 97 400 522 87 18 8 150
          18120 365 245 120 300 367 110 211
          18150 420 270 150 150 188 140 235
          22080 M 279 199 80 245 320 70 22 10 139
          22100A 364 264 100 392 510 90 204
          22100B 317 217 539 720 157
          22142 472 330 142 275 193 132 270
          22147 412 265 147 148 358 137 205
          22182 462 280 182 177 330 172 227
          22214 567 353 214 418 537 204 297
          22236A 580 344 236 297 395 226 285
          22236B 343 456
          22243 627 384 243 432 562 233 324
          22270A 670 400 270 127 203 260 12.5 342
          22270B 500 763 340
          22270C 700 1065
          22300A 700 400 300 745 1249 290 346
          22300B 845 1416
          22254 N 675 421 254 311 392 244 10 361.5
