        怡合达自营 精密型  软管接头 直接头 外螺纹 宝塔型

        品牌名称：

        怡合达

        条件筛选：

        性价比 精密型
        主体材质 SUS304
        形状 直接头
        允许流体 空气、水、其他
        接管类型 宝塔型
        连接类型 外螺纹
        种类筛选 软管接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        产品简介

        材质图

        参数图

        材质图
        代码 类型 主体材质
        J-XXU01 外螺纹 直接头 SUS304
        J-XXU03 黄铜

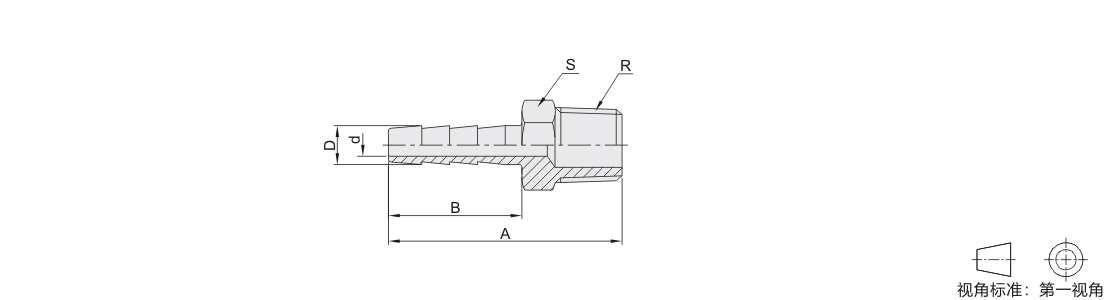

        参数图



        SUS304

        型号 适用
        软管内径        		 R     D d S A B
        代码 规格
        J-XXU01 61 6 R1/8 7 4 12 36 20
        62 R1/4 14 42 24
        63 R3/8 17 44 25
        64 R1/2 22 49 27
        628 R1/4 8 5 14 42 24
        629 9
        91 9 R1/8 10.5 6 12 36 20
        92 R1/4 14 42 24
        93 R3/8 17 44 25
        94 R1/2 7 22 29 27
        12412 12 12 8
        122 R1/4 14 17 42 24
        123 R3/8 9 44 25
        124 R1/2 11 22 49 27
        153 15 R3/8 16 17 44 25
        154 R1/2 12 22 49 27
        19619 19 R3/4 19 14 27 59 33
        194 R1/2 20.5 15 22 49 27
        196 R3/4 27 59 33
        258 25 R1 27 22 35 70 40


        黄铜

        型号 适用
        软管内径        		 R     D d S A B
        代码 规格
        J-XXU03 61 6 R1/8 7 4 12 34 20
        62 R1/4 14 41 26
        63 R3/8 17 46 29
        64 R1/2 3.5 22 50
        628 R1/4 8 4.5 14 41 26
        629 9 5
        91 9 R1/8 10.5 6 12 34 20
        92 R1/4 7 14 41 26
        93 R3/8 17 46 29
        94 R1/2 6 22 50
        12412 12 12 7.5
        122 R1/4 14 9 14 41 26
        123 R3/8 10 17 46 29
        124 R1/2 22 50
        153 15 R3/8 16 11 17 46
        154 R1/2 22 50
        19619 19 R3/4 19 13 27 60 35
        194 R1/2 20.5 14 22 50 29
        196 R3/4 15 27 60 36
        258 25 R1 27 20.5 35 74 42
