未生成型号，还有 4 项未选择
代码
参数选型
安装部材质
产品选型
M
L
图片仅供参考，请以已选的规格为准
直杆型手柄 转动型 外螺纹型 PF
条件筛选：
主体材质 PF
安装方式 外螺纹安装
形状 直杆形
握柄类型 转动型
安装部表面处理 镀锌
种类筛选 手柄
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
握柄部 |
螺杆 |
||
| 材质 | 颜色 | 材质 | 表面处理 | ||
| HAC21 | 外螺纹型 | PF | 黑色 | SUM24L | 镀锌 |
| HAC22 | |||||
| HAC23 | SUM21 | ||||
| HAC25 | S45C | ||||
HAC25的M6-L28握柄材质为塑胶，螺杆材质为不锈钢，其它规格握
柄材质为电木，螺杆材质为钢材，表面处理为镀锌。 转动型特点：螺钉固定后，握柄可360°旋转。

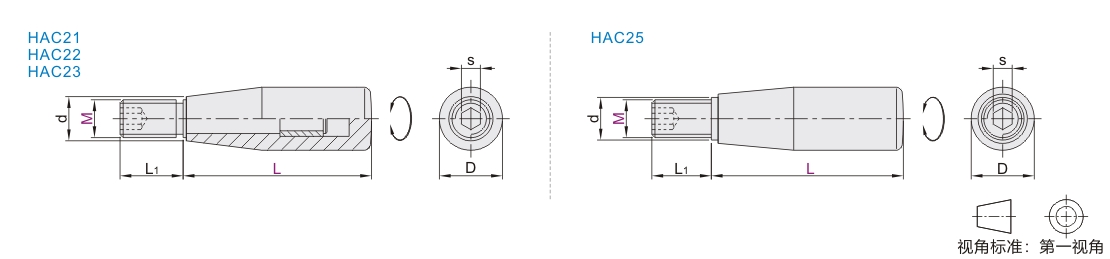

参数图
HAC21
| 型 | L | L1 | D | d | s | 参考重量 (kg/pcs) |
|
| 代码 | M | ||||||
| HAC21 | 6 | 50 | 11 | 21 | 17 | 3 | 0.04 |
| 8 | 63 | 16 | 21 | 17 | 4 | 0.07 | |
| 10 | 80 | 18 | 26 | 20 | 5 | 0.1 | |
| 12 | 100 | 22 | 28 | 22 | 6 | 0.14 | |
HAC22~25
| 型号 |
L |
L1 |
D |
d |
s |
参考重量 (kg/pcs) |
|
| 代码 | M | ||||||
| HAC22 | 8 | 63 | 16 | 19 | 15 | 4 | 0.04 |
| 10 | 80 | 18 | 26 | 20 | 5 | 0.096 | |
| 12 | 100 | 22 | 28 | 22 | 6 | 0.135 | |
| HAC23 | 6 | 28.5 | 10 | 14 | 11 | 3 | 0.013 |
| 42.5 | 12 | 18 | 15 | 0.029 | |||
| 52.5 | 13 | 21 | 17 | 0.042 | |||
| 8 | 40 | 12 | 20 | 4 | 0.024 | ||
| 55 | 0.044 | ||||||
| 10 | 67 | 16 | 23 | 20 | 5 | 0.074 | |
| 75 | 0.077 | ||||||
| HAC25 | 6 | 28 | 11 | 14 | 8 | 3 | 0.02 |
| 40 | 14.5 | 18 | 10 | 0.03 | |||
| 50 | 15.5 | 21 | 0.04 | ||||
| 10 | 65 | 16.5 | 23 | 13 | 4 | 0.07 | |
| 90 | 19 | 28 | 5 | 0.09 | |||
-
