小型直杆形手柄 紧定可调位型 ZDC
条件筛选：
主体材质 ZDC
主体表面处理 烤漆
形状 小型直杆形
握柄类型 紧定可调位型
种类筛选 手柄
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
主体 |
螺杆 |
||
| 材质 | 表面处理 | 材质 | 表面处理 | ||
| HAD21 | 小型 直杆形 |
ZDC | 烤漆 | S45C | 发黑 |
| HAD22 | SUS304 | — | |||
| HAD26 | S45C | 发黑 | |||
| HAD27 | SUS304 | — | |||

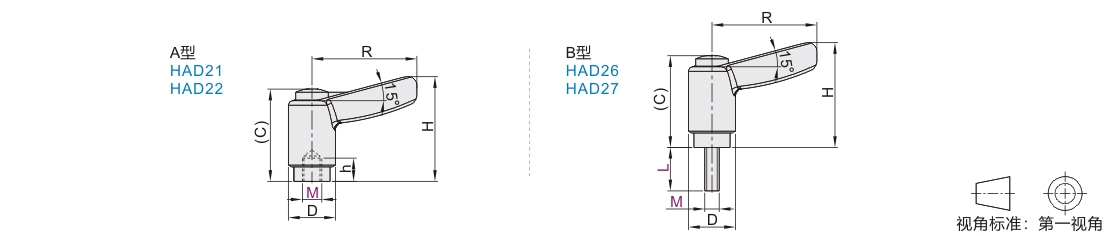

参数图
A型
| 型号 | 握柄颜色 | R | (C) | D | H | h | 参考重量(kg/pcs) |
||
| 代码 |
M |
HAD21 | HAD22 | ||||||
| HAD21 HAD22 |
4 | E(黑色) J(橙色) Y(银灰色) |
29 |
25.4 |
13 |
29 |
7 |
0.02 | 0.025 |
| 5 | 0.02 | 0.025 | |||||||
| 6 | 0.03 | 0.035 | |||||||
B型
| 型号 |
L |
握柄颜色 |
R |
(C) |
D |
H |
参考重量(kg/pcs) |
||
| 代码 | M | HAD26 | HAD27 | ||||||
| HAD26 HAD27 |
4 | 8 12 16 20 25 32* | E(黑色) J(橙色) Y(银灰色) |
29 | 25.4 | 13 | 29 | 0.025 | 0.03 |
| 5 | 8 12 16 20 25 32 | 0.025 | 0.03 | ||||||
| 6 | 8 12 16 20 25 32 | 0.03 | 0.035 | ||||||
| 8 | 16 20 25 32 | 41 | 32.7 | 17.5 | 40 | 0.06 | 0.07 | ||
带*L32仅限HAD26使用，且握柄颜色只有J(橙色)。
-
