常规选型
图纸选型
型号筛选
未生成型号，还有 9 项未选择
代码
参数选型
主体材质
主体表面处理
安装方式
安装部材质
安装部表面处理
产品选型
M
握柄颜色
L
图片仅供参考，请以已选的规格为准
直杆形手柄 紧定可调位型
条件筛选：
形状 直杆形
握柄类型 紧定可调位型
种类筛选 手柄
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
主体 |
螺杆 |
适用 半导体行业 |
|||
| 材质 | 表面处理 | 材质 | 表面处理 | ||||
| HAD31 | 直杆形 | A型 | ZDC | 烤漆 | S45C | 发黑 | — |
| HAD32 | SUS304 | — | |||||
| HAD34 | 镀铬/铜质镀铬 | ||||||
| HAD33 | SUS304 | 抛光 | |||||
| HAD36 | B型 | ZDC | 烤漆 | S45C | 发黑 | ||
| HAD37 | SUS304 | — | 是 | ||||
| HAD39 | 镀铬/铜质镀铬 | — | |||||
| HAD38 | SUS304 | 抛光 | |||||
特点（HAD37）：
● ZDC+SUS304材质，耐腐蚀，颜色多样化。 用途（HAD37）：
● 操作机械，机床设备，医疗康复机械，半导体设备，制药设备。

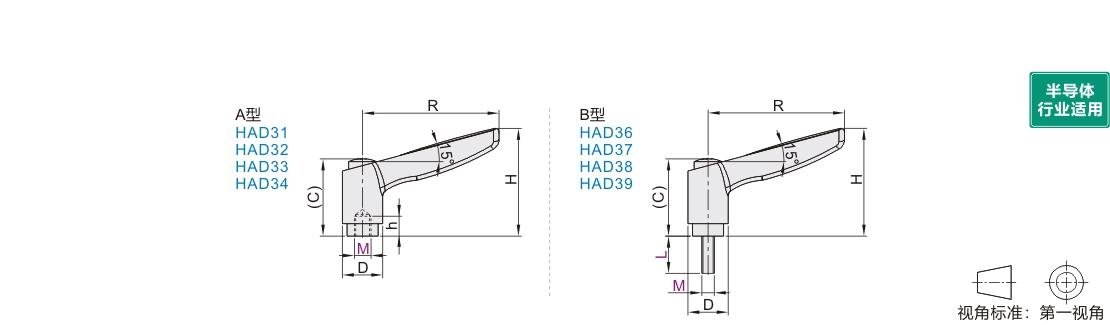

参数图
A型（烤漆/抛光）
| 型号 |
握柄颜色 |
R |
(C) |
D |
H |
h |
参考重量(kg/pcs) |
|||
| 代码 | M | HAD31 | HAD32 | HAD33 | ||||||
| HAD31 HAD32 |
4 | E(黑色) J(橙色) Y(银灰色) |
44 | 25.4 | 13 | 34.5 | 7 | 0.03 | 0.03 | — |
| 5 | 0.03 | 0.03 | ||||||||
| 6 | 0.04 | 0.04 | ||||||||
| 8 | 62.5 | 32.7 | 17.5 | 44.8 | 10 | 0.07 | 0.07 | |||
| 10 | 77.5 | 37.7 | 21 | 53.7 | 14 | 0.11 | 0.11 | |||
| 12 | 92 | 45.6 | 24 | 67.2 | 17 | 0.17 | 0.17 | |||
| HAD33 | 4 | — | 44 | 25.4 | 13 | 34.5 | 7 | — | — | 0.025 |
| 5 | 0.035 | |||||||||
| 6 | 0.045 | |||||||||
| 8 | 62.5 | 32.7 | 17.5 | 44.8 | 10 | 0.075 | ||||
| 10 | 77.5 | 37.7 | 21 | 53.7 | 14 | 0.115 | ||||
| 12 | 92 | 45.6 | 24 | 67.2 | 17 | 0.175 | ||||
B型（烤漆/抛光）
| 型号 |
L |
握柄 颜色 |
R |
(C) |
D |
H |
参考重量(kg/pcs) |
|||
| 代码 | M | HAD36 | HAD37 | HAD38 | ||||||
| HAD36 HAD37 |
4 | 12 16 20 25 32* |
E |
44 | 25.4 | 13 | 34.5 | 0.03 | 0.03 | — |
| 5 | 12 16 20 25 32 | 0.03 | 0.03 | |||||||
| 6 | 8 12 16 20 25 32 40 | 0.04 | 0.04 | |||||||
| 8 | 16 20 25 32 40 50 | 62.5 | 32.7 | 17.5 | 44.8 | 0.07 | 0.07 | |||
| 10 | 20 25 32 40 50 | 77.5 | 37.7 | 21 | 53.7 | 0.15 | 0.15 | |||
| 12 | 25 32 40 50 | 92 | 45.6 | 24 | 67.2 | 0.22 | 0.22 | |||
| HAD38 | 4 | 12 16 20 25 | — | 44 | 25.4 | 13 | 34.5 | — | — | 0.035 |
| 5 | 12 16 20 25 32 | 0.035 | ||||||||
| 6 | 12 16 20 25 32 | 0.045 | ||||||||
| 8 | 16 20 25 32 40 50 | 62.5 | 32.7 | 17.5 | 44.8 | 0.07 | ||||
| 10 | 20 25 32 40 50 | 77.5 | 37.7 | 21 | 53.7 | 0.15 | ||||
| 12 | 25 32 40 50 | 92 | 45.6 | 24 | 67.22 | 0.22 | ||||
带*的规格仅适用HAD36。
A型（镀铬/铜质镀铬）
| 型号 |
握柄颜色 (镀层) |
R |
(C) |
D |
H |
h |
参考重量 (kg/pcs) |
|
| 代码 | M | |||||||
| HAD34 | 5 |
L |
44 | 25.4 | 13 | 34.5 | 7 | 0.03 |
| 6 | 0.04 | |||||||
| 8 | 62.5 | 32.7 | 17.5 | 44.8 | 10 | 0.07 | ||
| 10 | 77.5 | 37.7 | 21 | 53.7 | 14 | 0.11 | ||
B型（镀铬/铜质镀铬）
| 型号 |
L |
握柄颜色 (镀层) |
R |
(C) |
D |
H |
参考重量 (kg/pcs) |
|
| 代码 | M | |||||||
| HAD39 | 4 | 12 16 25 | L (镀铬) T (铜质镀铬) |
44 | 25.4 | 13 | 34.5 | 0.03 |
| 5 | 12 16 20 25 32 | |||||||
| 6 | 12 16 20 25 32 | 0.04 | ||||||
| 8 | 16 20 25 32 40 | 62.5 | 32.7 | 17.5 | 44.8 | 0.07 | ||
| 10 | 20 25 32 40 50 | 77.5 | 37.7 | 21 | 53.7 | 0.15 | ||
-
