        直杆形手柄 固定型

        条件筛选：

        形状 直杆形
        握柄类型 固定型
        种类筛选 手柄

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 握柄部
            		 螺杆/螺纹套
            材质 颜色 材质 表面处理
            HAA11 外螺纹台阶型 PF 黑色 1215MS 镀锌
            HAA12 SUS303 —
            HAA16 内螺纹型 — —
            HAA21 螺纹套型 PA6 S45C 镀锌

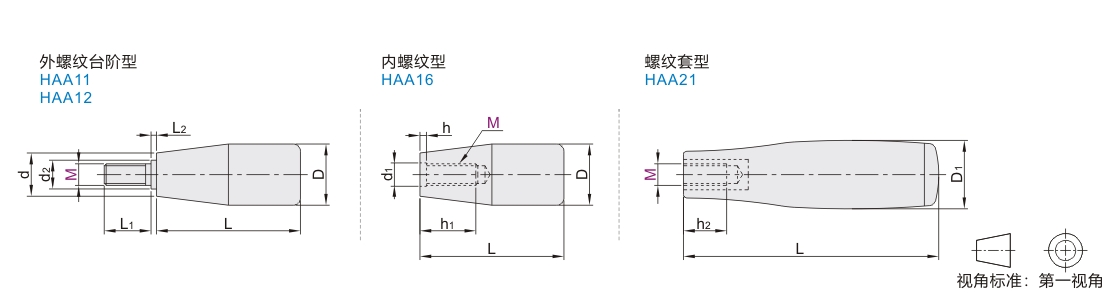

            参数图



            选型表

            型号 L L1 L2 h h1 h2 D D1 d d1 d2 参考重量(kg/pcs)
            代码 M 其余 适用HAA21 HAA11/12 HAA16 HAA21
            HAA11
            HAA12
            HAA16
            HAA21            		 6 40 65 13 1 3 20 12 18 19 13.5 6.5 8 0.016 0.010 0.030
            8 50 80 16 2 4.5 26 16 21 24 17 8.5 11 0.032 0.200 0.040
            10 65 80 20 5 33 20 25 20 10.5 13 0.061 0.037 0.045
            12 85 95 25 2.5 40 24 28 28 21 12.5 16 0.100 0.061 0.065
