产品选型
R
图片仅供参考，请以已选的规格为准
摇手柄 握柄可折收纳型 方孔固定
条件筛选：
主体材质 PF
安装方式 方孔安装
形状 可折摇手柄
握柄类型 可折型
种类筛选 手柄
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
握柄部 |
曲柄 |
端盖 | |||
| 材质 | 颜色 | 材质 | 颜色 | 材质 | |||
| HAC71 | 手柄可折 收纳型 |
方孔固定 | PF | 黑色 | ZDC | 发黑 | — |
| HAC72 | PA+GF30 | 黑色 | |||||
| HAC74 | ZDC | 烤漆黑色 | 塑胶(白色) | ||||

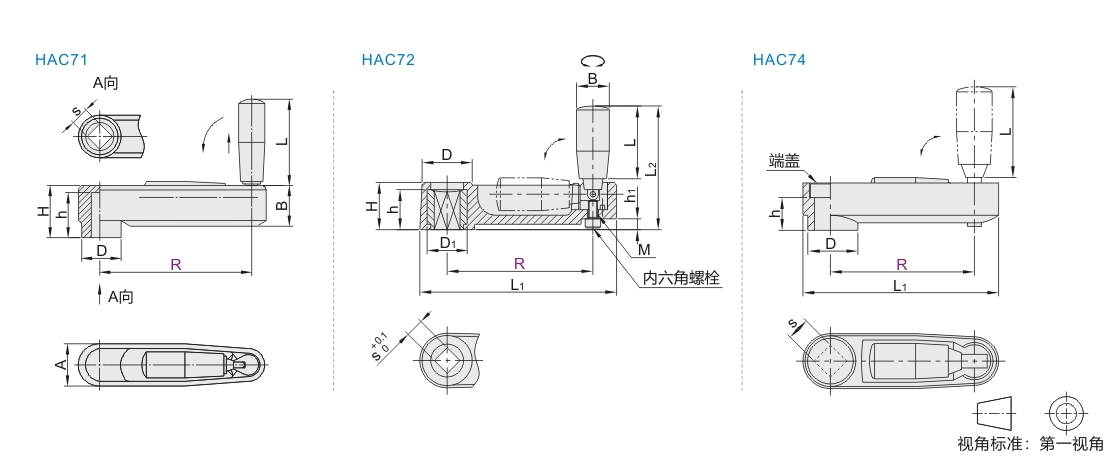

参数图
HAC71
| 型号 |
s | L | A | B | D | H | h | 参考重量 (kg/pcs) |
|
| 代码 | R | ||||||||
| HAC71 | 100 | 12 | 53 | 34 | 23 | 26 | 30 | 24 | 0.15 |
| 125 | 14 | 68 | 35 | 27 | 28 | 37 | 31 | 0.21 | |
HAC72
| 型号 |
s | M | L | L1 | L2 | B | D | D1 | H | h | h1 | 参考重量 (kg/pcs) |
|
| 代码 | R | ||||||||||||
| HAC72 | 80 | 10 | 5 | 40 | 108 | 68 | 18 | 27.5 | 22 | 26 | 22 | 6 | 0.145 |
| 100 | 12 | 130 | 72 | 31 | 27 | 30 | 27 | 10 | 0.210 | ||||
| 130.5 | 14 | 6 | 65.3 | 164.5 | 102.5 | 23 | 36.2 | 30 | 35 | 30 | 9 | 0.310 | |
| 161 | 17 | 8 | 80.3 | 198.5 | 122.5 | 26 | 40.5 | 34 | 40 | 34 | 12 | 0.420 | |
HAC74
| 型号 |
s | L | L1 | D | h | 参考重量 (kg/pcs) |
|
| 代码 | R | ||||||
| HAC74 | 80 | 10 | 40 |
107 | 23 | 20 | 0.14 |
| 100 | 12 | 131 | 26 | 24 | 0.20 | ||
-
