        摇手柄 握柄旋转型 圆孔/方孔型

        条件筛选：

        主体材质 PA+GF30
        形状 摇手柄
        握柄类型 转动型
        种类筛选 手柄

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 主体/握柄部 握柄螺纹部
            		 衬套
            材质 材质 表面处理 材质 表面处理
            HAE21 握柄旋转型 圆孔固定 PA+GF30 Q235 镀锌 Q235
            		 发黑
            HAE25 方孔固定 SUS304 —
            HAE26 Q235 发黑

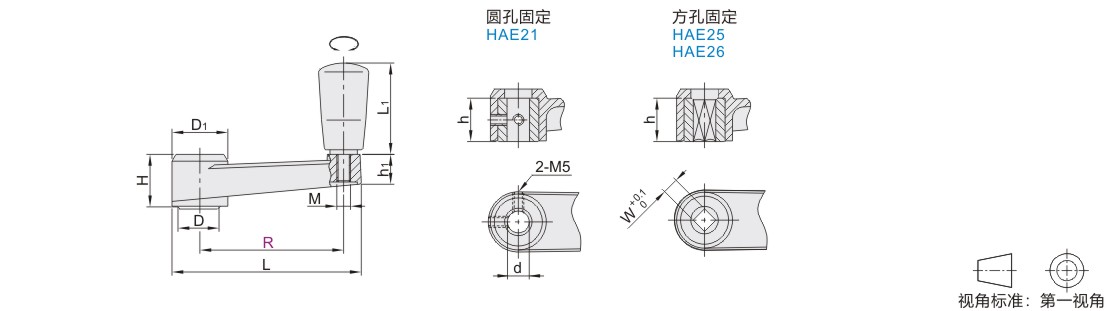

            参数图



            选型表

            型号 L L1 D D1 H h h1 M d W 参考重量
            (kg/pcs)
            代码 R
            圆孔固定
            HAE21            		 64.5 85.5 40 18 24.5 23 19 13 6 8 — 0.075
            80 105 50 22 27.5 26 22 12.5 10 0.100
            100 128 64.5 27 31 30 27 15.5 8 12 0.182

            方孔固定
            HAE25             HAE26

            		 64.5 85.5 40 18 24.5 23 19 13 6 — 8 0.076
            80 105 50 22 27.5 26 22 12.5 10 0.102
            100 128 64.5 27 31 30 27 15.5 8 12 0.184
            130.5 161.5 30 36.2 35 30 16 14 0.259
            161 196 88.5 34 40.5 40 34 18 10 17 0.369
