凸缘圆弧形手柄 紧定可调位型 PA6
条件筛选：
主体材质 PA6
主体表面处理 黑色亚光
握柄类型 紧定可调位型
种类筛选 手柄
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
主体 |
螺杆 |
|||
| 材质 | 颜色 | 材质 | 表面处理 | |||
| HAD41 | 凸缘圆弧形 | A型 | PA6 | 黑色亚光 | 1215 MS | 发黑 |
| HAD46 | B型 | |||||
| HAD51 | S45C | |||||
| HAD52 | SUS304 | — | ||||
| J-HAD41 | 进口凸缘圆弧形 | A型 | PA6 | — | Q235 | 发黑 |
| J-HAD42 | SUS303 | — | ||||

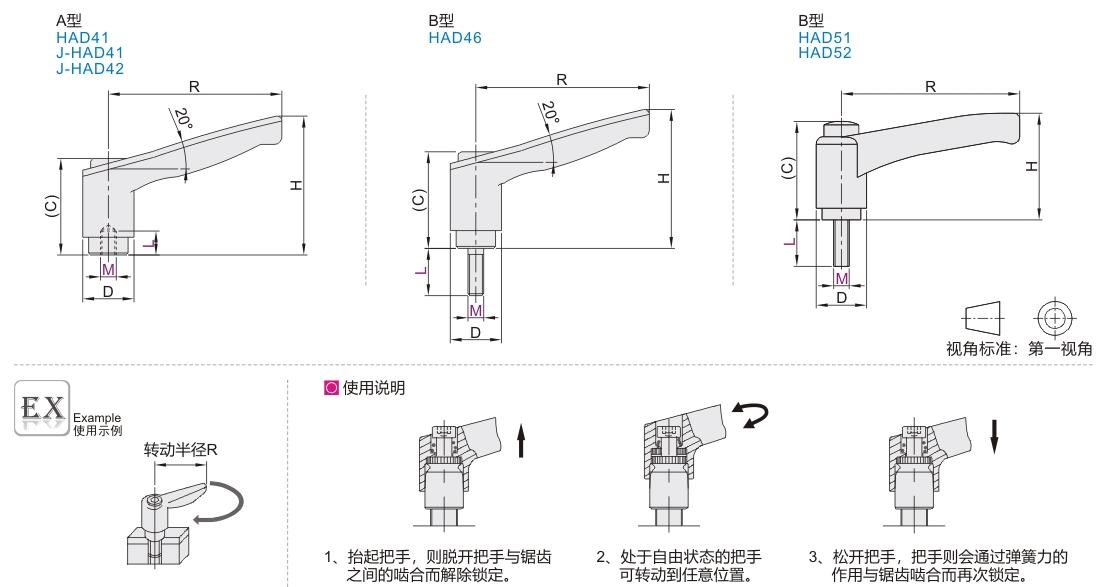

参数图
凸缘圆弧形
| 型号 |
L |
R |
(C) |
D |
H |
参考重量(kg/pcs) |
|||
| 代码 | M | HAD41 | HAD46 | HAD41 | HAD46 | ||||
|
A型
|
4 | 8 | 12 16 20 25 | 45 | 25.4 | 13 | 35.5 | 0.016 | 0.018 |
| 5 | 12 16 20 25 32 | ||||||||
| 6 | 12 16 20 25 32 40 | 0.014 | 0.020 | ||||||
| 8 | 10 | 16 20 25 32 40 50 | 63 | 32.7 | 17.5 | 46.3 | 0.030 | 0.040 | |
| 10 | 14 | 20 25 32 40 50 | 78 | 37.7 | 21 | 55.4 | 0.050 | 0.080 | |
| 12 | 17 | 25 32 40 50 | 92 | 45.6 | 25 | 66 | 0.070 | 0.120 | |
| 型号 |
L |
R |
(C) |
D |
H |
参考重量(kg/pcs) |
||
| 代码 | M | HAD51 | HAD52 | |||||
| B型 HAD51 HAD52 |
4 | 12 16 20 25 | 48 | 25.4 | 13 | 35 | 0.02 | 0.025 |
| 5 | 12 16 20 25 32 | 0.02 | 0.025 | |||||
| 6 | 12 16 20 25 32 40 | 0.025 | 0.03 | |||||
| 8 | 16 20 25 32 40 50 | 65 | 32.7 | 18 | 44.5 | 0.04 | 0.05 | |
| 10 | 20 25 32 40 50 | 82 | 37.7 | 21 | 54 | 0.08 | 0.09 | |
| 12 | 25 32 40 50 | 92 | 45.6 | 25 | 64 | 0.12 | 0.13 | |
进口凸缘圆弧形
| 型号 |
L |
握柄颜色 |
R |
(C) |
D |
H |
参考重量 (kg/pcs) |
|
| 代码 | M | |||||||
| A型 J-HAD41 |
3 | 7 | E(亚光黑) Y(亚光银) J(亚光橙) H(亚光黄) S(亚光透明) |
30 | 24 | 13 | 29 | 0.014 |
| 6 | 9 | 0.012 | ||||||
| A型 J-HAD42 |
3 | 7 | 0.014 | |||||
| 6 | 8 | 0.012 | ||||||
-
