常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
安装部材质
安装部表面处理
产品选型
M
D
L
图片仅供参考，请以已选的规格为准
可折手柄 可折型 内螺纹型 黑色
条件筛选：
主体材质 PF
安装方式 内螺纹安装
形状 可折手柄
握柄类型 可折型
种类筛选 手柄
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
握柄部 |
底座部 |
适用 半导体行业 |
||
| 材质 | 颜色 | 材质 | 表面处理 | |||
| HAC51 | 内螺纹型 | PF | 黑色 | S45C | 发黑 | 是 |
| HAC52 | Q235 | 镀铬 | — | |||
| HAC54 | S45C | 发黑 | ||||
特点（HAC51)：
● 可折叠结构，方便操作，更省空间。
● 握柄PF材质，防静电，材质环保。 用途（HAC51）：
● 操作机械，机床设备，医疗康复机械，半导体设备，制药设备。

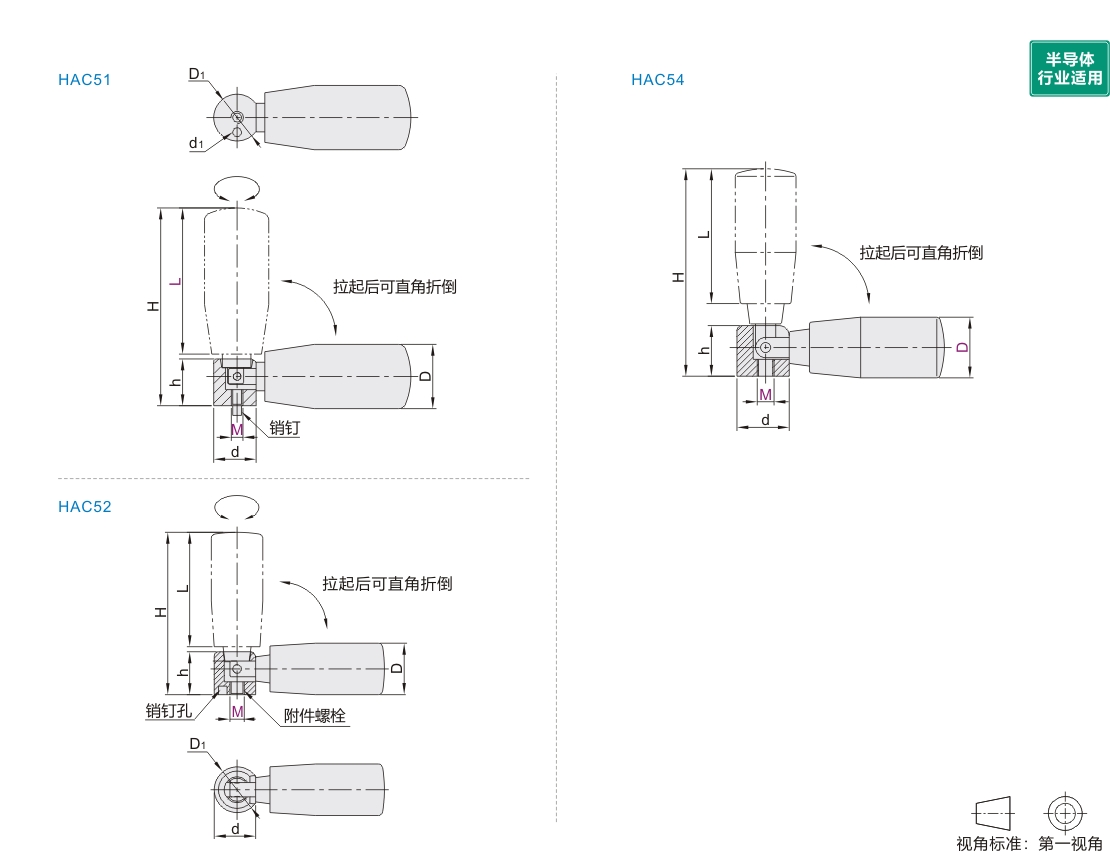

参数图
HAC51
| 型号 |
L |
D |
D1 |
d |
d1 |
H |
h |
范围 |
参考重量 (kg/pcs) |
|
| 代码 | M | |||||||||
| HAC51 | 4 | 50 | 22 | 16 | 14.5 | 3 | 67 | 16 | 90° | 0.05 |
| 6 | 63 | 25 | 20 | 18.5 | 84 | 19.5 | 0.06 | |||
| 80 | 26 | 99 | 0.12 | |||||||
| 100 | 28 | 120 | 0.14 | |||||||
HAC52
| 型号 |
L |
D |
D1 |
d |
H |
h |
附件螺栓 |
参考重量 (kg/pcs) |
|
| 代码 | M | ||||||||
| HAC52 | 5 | 40 | 18 | 16 | 14.5 | 57 | 15 | M5-L10 | 0.055 |
| 6 | 65.3 | 23 | 20 | 18.5 | 87 | 20 | M6-L10 | 0.115 | |
| 8 | 80.3 | 26 | 102 | M8-L14 | 0.137 | ||||
HAC54
| 型号 | D | L | d | H | h | 参考重量 (kg/pcs) |
|
| 代码 | M | ||||||
| HAC54 | 5 | 18 | 42.4 | 16 | 57 | 15 | 0.05 |
| 21 | 48.8 | 67 | 0.08 | ||||
| 6 | 23 | 62.9 | 20 | 87 | 19.5 | 0.12 | |
| 26 | 74.6 | 102 | 0.13 | ||||
| 8 | 28 | 90 | 26 | 118 | 26 | 0.14 | |
-
