      查看大图

      图片仅供参考，请以已选的规格为准

        内六角平面紧固手柄 紧定可调位型 外螺纹型

        条件筛选：

        主体材质 S45C
        安装方式 外螺纹安装
        主体表面处理 电泳（黑色）
        形状 内六角平面紧固直手柄
        安装部材质 S45C
        握柄类型 紧定可调位型
        安装部表面处理 电泳（黑色）
        种类筛选 手柄

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            代码

            参数选型

            尺寸选择

            产品选型

            M

            L

            R

            80~180
            /10

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 主体/螺纹部
            		 握柄部
            材质 表面处理 材质 表面处理
            HAG86 直线手柄型 外螺纹型 R尺寸固定 S45C 电泳（黑色） PF（黑色） —
            HAG91 R尺寸指定

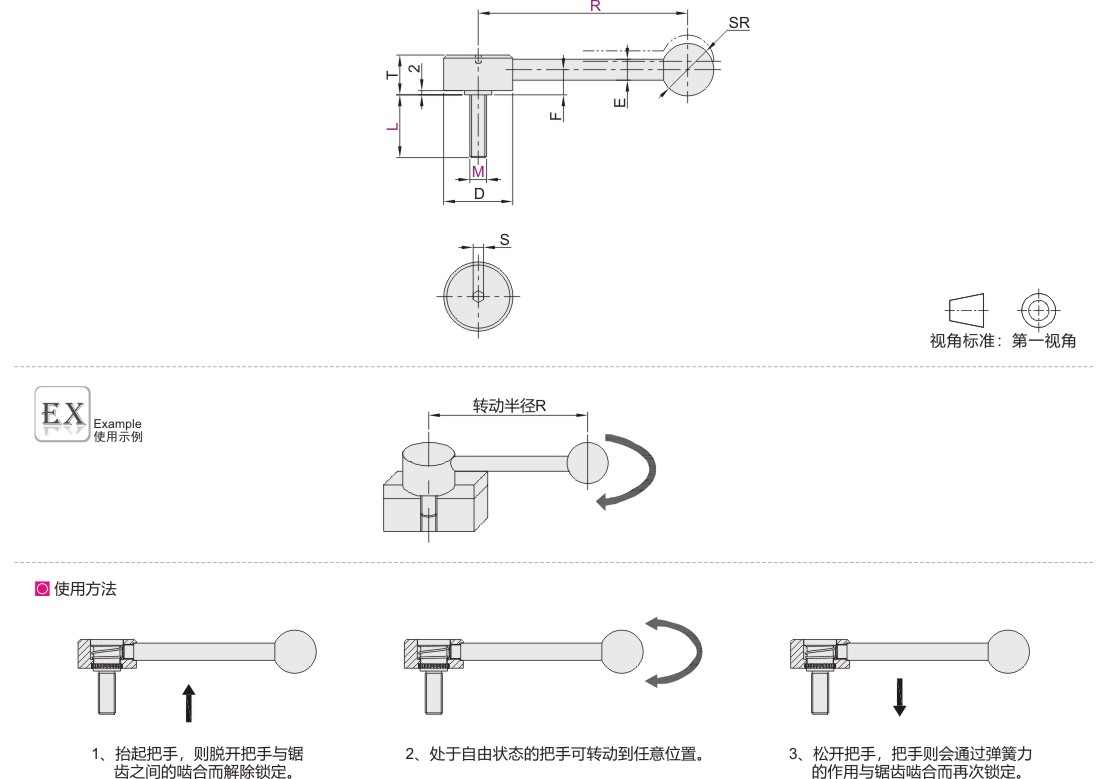

            参数图



            选型表

            型号 L
            		 R D SR F T E S 锯齿齿数 最大负载
            (N)            		 最大紧固力
            (N)            		 参考重量
            (kg/pcs)
            代码 M HAG86固定 HAG91最小单位10
            HAG86
            HAG91            		 8 30 40 50 100 80~120 33 25 12 19 10 3 22 120 10 0.185
            10 30 40 50 60 130 100~150 41 30 13.5 22 12 5 26 180 16 0.340
            12 30 40 50 60 300 23 0.350
            16      40 50 60 150 120~180 45 35 17 28 14 36 660 43 0.580
