        五幅条圆轮缘手轮 固定手柄型 无开口型

        条件筛选：

        产品名称 手轮
        安装孔类型 无开口型
        握柄类型 固定手柄型
        种类筛选 五幅条圆轮缘手轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 安装方式
            		 手轮主体 握柄 握柄螺纹部
            材质 表面处理 材质 表面处理 材质 表面处理
            HBB11 固定手柄型 无孔型 ADC12 喷砂 A5056 喷砂 Q235 镀铬
            HBB12 HT200 镀铬 Q235 镀铬
            HBB16 螺钉锁紧型
            HBB21 键槽孔型
            HBB26 方孔型

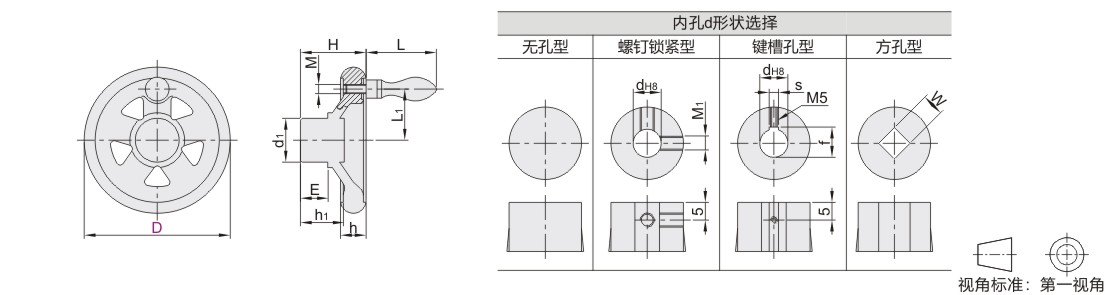

            参数图



            选型表

            型号 d M1 W L L1 H h h1 d1 E M f s 参考重量(kg/pcs)
            代码 D 铸铁 铝合金 铸铁 铝合金
            HBB11
            HBB12
            HBB16
            HBB21
            HBB26            		 80 10 5 10 38.5 28 36 14 24 24 15 5 8 11.4 3 0.38 0.16
            100 12 12 37 39 16 28 30 13.8 4 0.60 0.25
            125 48.5 46.5 40 17 33 6 0.90 0.35
            140 15 6 14 53.5 44 18 30 35 16 17.3 5 1.10 0.43
            160 16 62.5 62.5 46 18.5 32 37 8 18.3 1.40 0.56
            200 17 77.5 81 59.5 24 41 43 19 10 10 2.80 1.14
            250 20 100 65.5 27 44 48 — 22.3 4.90 —



            HBB11手轮无D250规格。
