        直幅条圆轮缘手轮 手柄可折型 无孔型 黑色

        条件筛选：

        颜色 黑色
        主体材质 PF
        产品名称 手轮
        握柄类型 手柄可折型
        种类筛选 可折直幅条圆轮缘手轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码
        		 类型
        		 安装方式
        		 联轴部分
        		 手轮主体 握柄安装部 握柄 握柄螺纹部
        		 适用
        半导体行业
        材质 表面处理 材质 材质 材质 材质 表面处理
        HAN61 手柄可折型 无孔型 HT200 发黑 PF 黄铜 PF S35C 镀铬 —
        HAN63 螺钉锁紧型
        HAN66 键槽孔型 是
        HAN69 方孔型 —



        特点(HAN66)：
         ● PF材质防静电，抗老化。
        用途(HAN66)：
         ● 操作机械，机床设备，医疗康复机械，半导体设备，制药设备。
        无孔型，因为产品加工时的需要，开了工艺孔。
            D80~125：Ø6深10mm左右；D140~200：Ø6~Ø8深10mm左右。

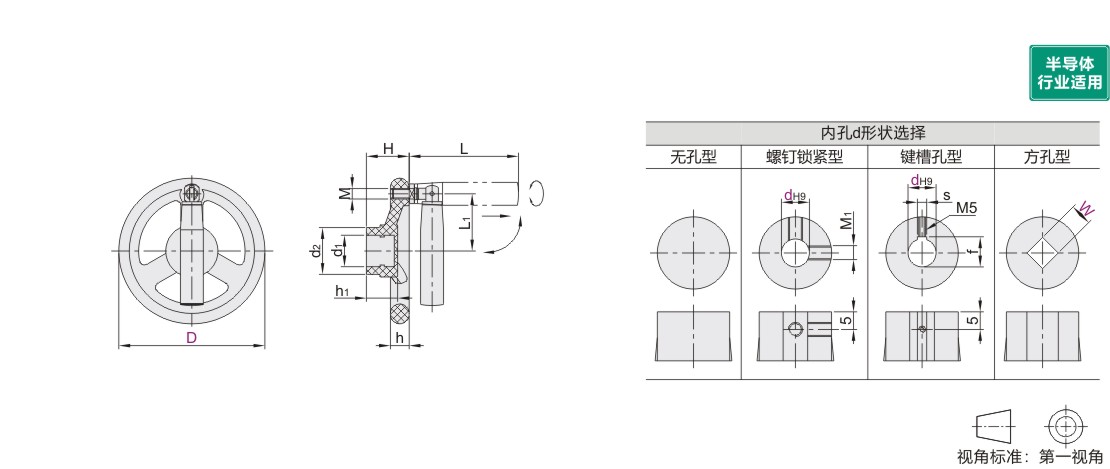

        参数图



        HAN61

        型号 L L1 H h h1 d1 d2 M 参考重量
        (kg/pcs)
        代码 D
        HAN61 80 55 26 32 13 25 20 28 8 0.18
        100 37 36 28 25 35 0.24
        125 81.5 50 40 17 30 30 40 0.41
        140 104 55 41 18 45 10 0.57
        160 65 47 20 35 0.64
        180 73 50 23 35 50 0.80
        200 80 54 40 0.94



        HAN63~66

        型号
        		 d M1 L L1 H h h1 d1 d2 M 参考重量
        (kg/pcs)
        代码 D 适用HAN63 适用HAN66
        HAN63
        HAN66        		 80     12  14 10 5 55 26 32 13 25 20 28 8 0.18
        100 10          15 12 37 36 28 25 35 0.24
        125                   16  18 81.5 50 40 17 30 30 40 0.41
        140                         18  20 15 6 104 55 41 18 45 10 0.57
        160                         18  20 16 65 47 20 35 0.64
        180                         18  20 73 50 23 35 50 0.80
        200                         18  20 80 54 40 0.94



        键槽尺寸表

        d d公差 f s
        10 +0.036
        0        		 11.4 3
        12 +0.043
        0        		 13.8 4
        15 17.3 5
        16 18.3



        HAN69

        型号 W L L1 H h h1 d1 d2 M 参考重量
        (kg/pcs)
        代码 D
        HAN69 80 10 55 26 32 13 25 20 28 8 0.18
        100 12
        14        		 37 36 28 25 35 0.24
        125 81.5 50 40 17 30 30 40 0.41
        140 104 55 41 18 45 10 0.57
        160 65 47 20 35 0.64
        180 14
        17        		 73 50 23 35 50 0.80
        200 80 54 40 0.94
