      D

      d

      图片仅供参考，请以已选的规格为准

        凹幅手轮 手柄可折型 键槽孔型 PA+845C 黑色

        条件筛选：

        颜色 黑色
        主体材质 PA6
        安装方式 键槽孔型
        产品名称 手轮
        握柄类型 手柄可折型
        种类筛选 可折凹幅手轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码 类型
        		 安装方式
        		 联轴部分
        		 手轮主体
        		 握柄
        材质 表面处理 材质 颜色 材质 颜色
        HAN10 手柄可折型 键槽孔型 S45C 发黑 PA 黑色 PA 黑色

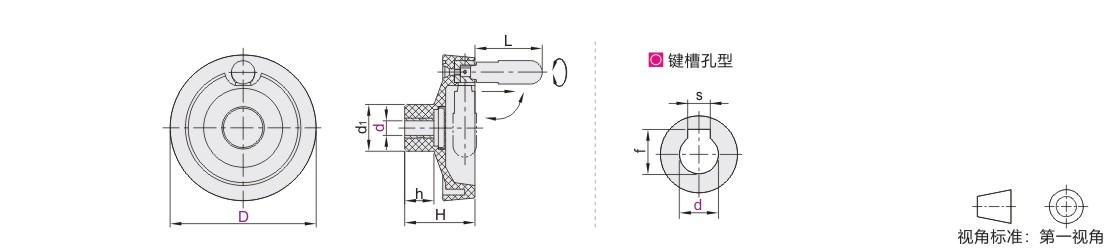

        参数图



        选型表

        型号 d d1 H h L 参考重量
        (kg/pcs)
        代码 D
        HAN10 100 10 32 49 22.5 45 0.2
        125 12 36 57 27 65 0.39
        160 16 46 64 28 80 0.57
        200 18 51 67 31 0.99



        键槽尺寸表

        d f f公差 s s公差
        10 11.4 +0.1
        0        		 3 ±0.015
        12 13.8 4
        16 18.3 5
        18 20.8 6
