      D

      d

      图片仅供参考，请以已选的规格为准

        满幅手轮 手柄可折型 键槽孔型 PA+845C 黑色

        条件筛选：

        颜色 黑色
        主体材质 PA6
        安装方式 键槽孔型
        产品名称 手轮
        握柄类型 手柄可折型
        种类筛选 可折满幅手轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 安装方式 联轴部分
            		 手轮主体
            		 握柄
            材质 表面处理 材质 颜色 材质 颜色
            HAN09 手柄可折型 键槽孔型 S45C 发黑 PA 黑色 PA 黑色





            当D=82.5时为圆孔型，其他规格为键槽孔型。

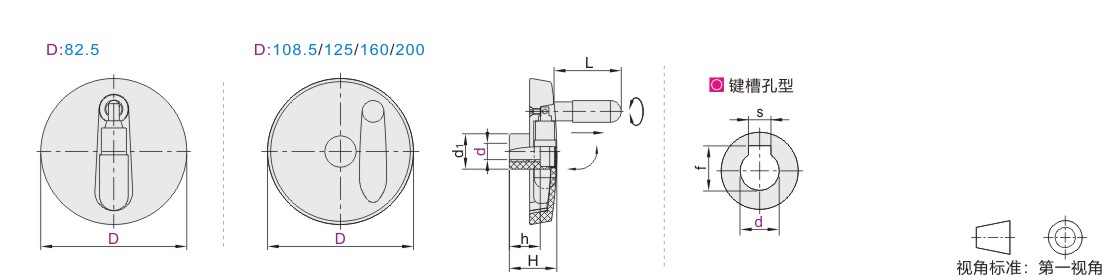

            参数图



            选型表

            型号 d H h d1 L 参考重量
            (kg/pcs)
            代码 D
            HAN09 82.5 8 35 18 23 45 0.11
            10
            108.5 12 34 22 25 0.2
            125 12 40 27 35 0.39
            14
            160 16 46.5 30 38 80 0.57
            200 18 53 36 48.5 0.99
            20



            键槽尺寸表

            d f f公差 s s公差
            8 9 +0.1
            0            		 2 ±0.015
            10 11.4 3
            12 13.8 4
            14 16.3 5
            16 18.3
            18 20.8 6
            20 22.8
