D
d
M
图片仅供参考，请以已选的规格为准
波纹手轮 转动手柄型 黑色
条件筛选：
颜色 黑色
主体材质 PF
产品名称 手轮
握柄类型 转动手柄型
种类筛选 波纹手轮
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 安装方式 | 联轴部分 | 手轮主体 | 颜色 | ||||||||||||||||
| 材质 | 材质 | ||||||||||||||||||||
| HAK06 | 转动手柄型 | 销钉固定型 | S45C | PF | 黑色 | ||||||||||||||||
| HAK07 | 螺孔型 | ||||||||||||||||||||
| HAK08 | 螺钉锁紧型 | ||||||||||||||||||||
手柄端面安装部可能为内六角。

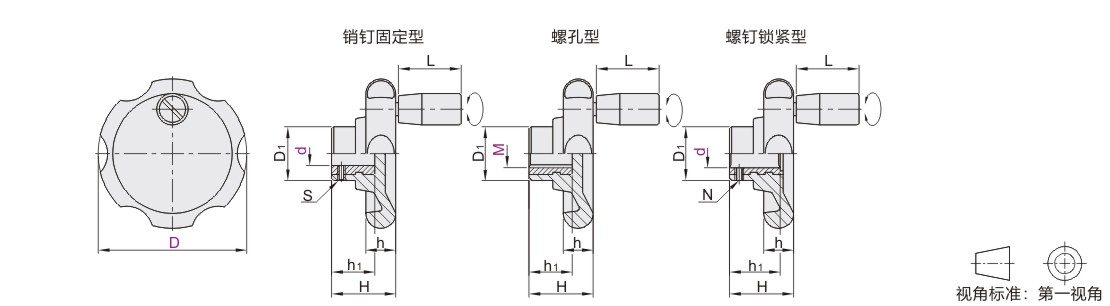

参数图
HAK06~08
| 型号 |
d | L | H | h | h1 | D1 | N | S | 参考重量 (kg/pcs) |
|||||||||||
| 代码 | D | |||||||||||||||||||
| 销钉固定型 螺钉锁紧型 HAK06 HAK08 |
80 | 10 | 32 | 37 | 18 | 20 | 34 | M4 | 3 | 0.14 | ||||||||||
| 12 | 25 | M5 | 4 | |||||||||||||||||
HAK07
| 型号 | M | L | H | h | h1 | D1 | 参考重量 (kg/pcs) |
|||||||||||||
| 代码 | D | |||||||||||||||||||
| 螺孔型 HAK07 |
80 | 10 | 32 | 37 | 18 | 25 | 34 | 0.14 | ||||||||||||
| 12 | ||||||||||||||||||||
-
