      产品选型

      D

      图片仅供参考，请以已选的规格为准

        圆轮缘手轮 转动手柄型 圆孔型/键槽孔型/螺钉锁紧型/方孔型

        条件筛选：

        颜色 黑色
        产品名称 手轮
        握柄类型 转动手柄型
        种类筛选 圆轮缘手轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 安装方式
            		 联轴部分
            		 手轮主体
            		 握柄
            材质 表面处理 材质 表面处理 材质 颜色
            HAL41 转动手柄型 圆孔型 S45C 镀锌 PA6 黑色 PA6 黑色
            HAM01 键槽孔型 — PF — PF —
            HAL51 ADC ADC 喷塑黑色
            磨砂            		 PA
            HAL53 螺钉锁紧型
            HAL56 方孔型

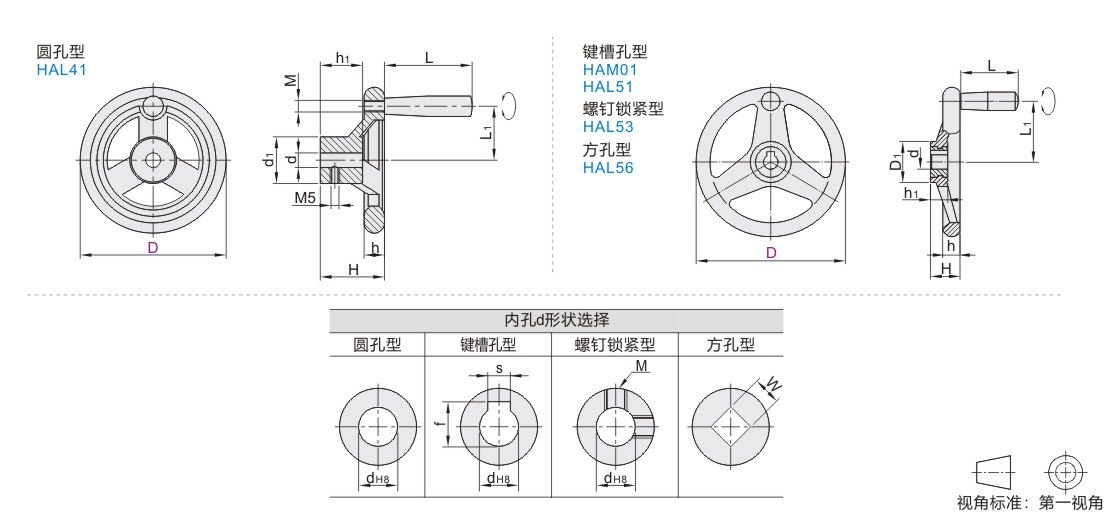

            参数图



            HAL41

            型号 d L L1 H h h1 d1 M 参考重量
            (kg/pcs)
            代码 D
            HAL41 100 10 60 37 43 14 29 31 M8 0.20
            125 12.7 48 44 15 33 0.33
            160 14 80 64 54 17 38 41 M10 0.49
            200 18 80 60 19 39 35 0.78



            HAM01-HAL51

            型号 d L L1 H h h1 D1 f s 参考重量
            (kg/pcs)
            代码 D
            HAM01 100 12 50 36 27 17 18 34 13.8 4 0.18
            125 60 47 29 20 18 36 0.25
            160 16 80 62 38 22 20 40 18.3 5 0.4
            200 18 80 46 25 25 50 20.8 6 0.76
            250 25 101 51 28 28 56 28.3 8 1.11
            300 100 58 29 69 1.46
            HAL51 160 16 80 70 36 19 25 45 18.3 5 0.5
            203 92 42 22 27 55.5 0.8



            HAL53

            型号 d L L1 H h h1 D1 M 参考重量
            (kg/pcs)
            代码 D
            HAL53 160 16 80 70 36 19 25 45 6 0.5
            203 92 42 22 27 55.5 0.8



            HAL56

            型号 d L L1 H h h1 D1 W 参考重量
            (kg/pcs)
            代码 D
            HAL56 160 16 80 70 36 19 25 45 14 0.5
            203 92 42 22 27 55.5 17 0.8
