        双幅条手轮 固定手柄型 无开口型

        条件筛选：

        安装方式 无孔型
        产品名称 手轮
        握柄类型 固定手柄型
        种类筛选 双幅条手轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 安装方式
            		 手轮主体 握柄
            		 握柄螺纹部
            材质 表面处理 材质 表面处理 材质 表面处理
            HAM71 固定手柄型 无孔型 HT200 镀铬 Q235 镀铬 Q235 镀铬
            HAM72 ADC12 喷砂+抛光 A5056 喷砂



            本产品可追加工螺钉锁紧型、键槽孔型、方孔型。

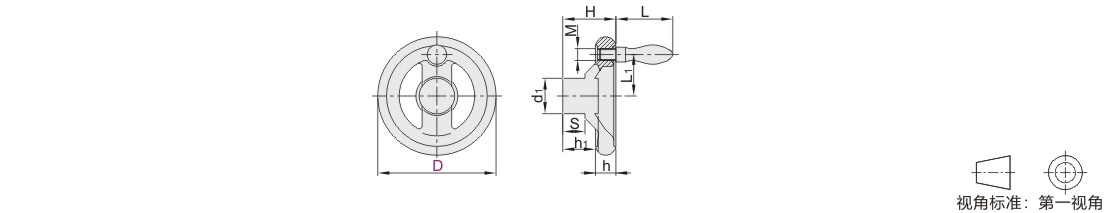

            参数图



            选型表

            型号 L L1 M H h h1 d1 S 参考重量(kg/pcs)
            代码 D HAM71 HAM72 HAM71 HAM72
            HAM71
            HAM72            		 80 38.5 28 5 8 36 14 24 24 15 0.37 0.14
            100 37 39 15 28 30 0.58 0.22
            125 48.5 46.5 6 40 16 33 0.90 0.31
            140 52.5 44 17 30 35 16 1.10 0.38
            160 62.5 62.5 8 46 18 32 37 1.46 0.49
            200 77.5 81 10 10 59.5 24 41 43 19 2.89 0.89
