产品选型
D
d
L
M
图片仅供参考，请以已选的规格为准
十字型把手 十字型 销钉固定型/内螺纹型/外螺纹型
条件筛选：
把手形状 十字把手
种类筛选 把手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
握柄部 | 螺纹部 |
|
| 材质 | 材质 | 表面处理 | ||
| HAQ21 | 销钉固定型 | PF | 黄铜 | — |
| HAQ26 | 内螺纹型 | |||
| HAQ27 | PA6 (黑色亚光) |
1215MS | 镀锌 | |
| HAQ31 | 外螺纹型 | |||

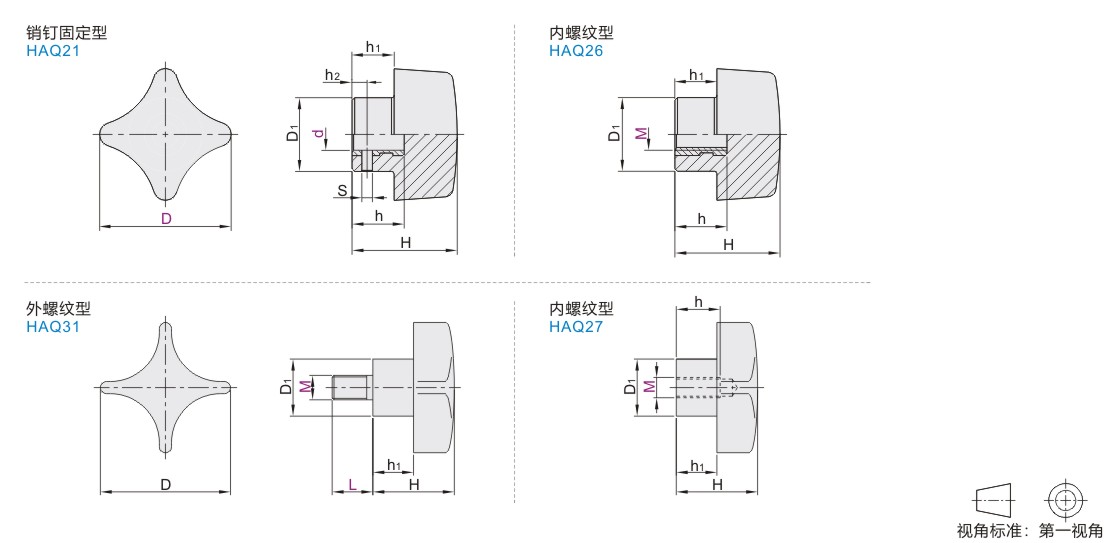

参数图
HAQ21
| 型号 |
d |
S |
D1 |
H |
h |
h1 |
h2 |
参考重量 (kg/pcs) |
|
| 代码 | D | ||||||||
| 销钉固定型 HAQ21 |
25 | 5 | 2 | 13 | 20 | 10 | 8 | 5 | 0.01 |
| 6 | 12 | ||||||||
| 32 | 6 | 16 | 26 | 12 | 10 | 6 | |||
| 8 | 3 | 16 | |||||||
| 40 | 8 | 18 | 27 | 16 | 11 | 0.02 | |||
| 10 | 20 | ||||||||
| 50 | 10 | 23 | 31 | 20 | 12.5 | 6.5 | 0.03 | ||
| 12 | 25 | ||||||||
HAQ26
| 型号 |
M |
D1 |
H |
h |
h1 |
参考重量 (kg/pcs) |
|
| 代码 | D | ||||||
| 内螺纹型 HAQ26 |
25 | 5 | 13 | 20 | 10 | 7.5 | 0.01 |
| 6 | 12 | ||||||
| 32 | 6 | 16 | 26 | 12 | 10 | ||
| 8 | 16 | ||||||
| 40 | 8 | 18 | 27 | 16 | 11 | 0.02 | |
| 10 | 20 | ||||||
| 50 | 10 | 23 | 31 | 20 | 13 | 0.03 | |
| 12 | |||||||
HAQ27~31
| 型号 |
L 仅外螺纹型 |
D |
D1 |
H |
h |
h1 |
参考重量(kg/pcs) |
||
| 代码 | M | HAQ27 | HAQ31 | ||||||
| 内螺纹型 HAQ27 外螺纹型 HAQ31 |
6 | 10 16 20 25 30 | 32 | 14 | 20 | 12 | 10 | 0.01 | 0.01 |
| 8 | 16 20 25 30 | 40 | 18 | 25 | 14 | 13 | 0.02 | 0.02 | |
| 10 | 25 30 35 | 50 | 22 | 32 | 18 | 20 | 0.04 | 0.03 | |
| 12 | 30 40 | 63 | 26 | 40 | 22 | 25 | 0.08 | 0.06 | |
-
