常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
安装方式
安装部材质
安装部表面处理
产品选型
M
L
图片仅供参考，请以已选的规格为准
星形把手 六角型 外螺纹型 抗老化
条件筛选：
特征 抗老化
握柄部材质 ABS
把手形状 六角把手
种类筛选 把手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
握柄部 | 螺纹部 |
||
| 材质 | 材质 | 表面处理 | |||
| HAT21 | 六角把手 | 外螺纹型 | ABS | Q235 | 镀锌 |
| HAT22 | SUS304 | — | |||
| HAT26 | 内螺纹型 | 黄铜 | |||

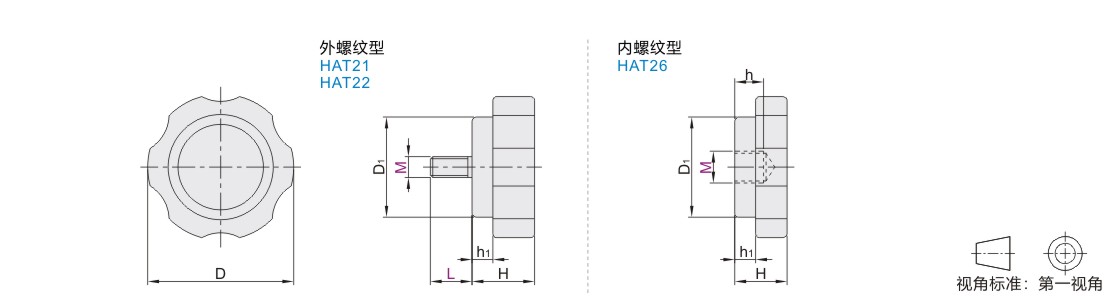

参数图
HAT21-22
| 型号 |
L |
D |
D1 |
H |
h1 |
参考重量 (kg/pcs) |
|
| 代码 | M | ||||||
| HAT21 | 5 | 10 15 20 25 30 | 35 | 24 | 15 | 5 | 0.01 |
| 6 | 10 15 20 25 30 | 0.02 | |||||
| 8 | 15 20 25 30 40 50 | 42 | 26 | 17 | 7 | 0.03 | |
| 10 | 30 40 50 | 45 | 30 | 18 | 8 | 0.05 | |
| 12 | 30 40 50 | 50 | 33 | 20 | 9 | 0.07 | |
| HAT22 | 6 | 20 30 | 35 | 24 | 15 | 5 | 0.02 |
| 8 | 20 30 40 | 42 | 26 | 17 | 7 | 0.03 | |
| 10 | 30 40 | 45 | 30 | 18 | 8 | 0.04 | |
| 12 | 30 40 50 | 50 | 33 | 20 | 9 | 0.07 | |
HAT26
| 型号 |
D |
D1 |
H |
h |
h1 |
参考重量 (kg/pcs) |
|
| 代码 | M | ||||||
| HAT26 | 5 | 35 | 24 | 15 | 7 | 5 | 0.01 |
| 6 | 0.01 | ||||||
| 8 | 42 | 26 | 17 | 9 | 7 | 0.02 | |
| 10 | 45 | 30 | 18 | 10 | 8 | 0.02 | |
| 12 | 50 | 33 | 20 | 12 | 9 | 0.03 | |
-
