图片仅供参考，请以已选的规格为准
圆形把手 条纹型 外螺纹型 PA6 经济型 抗老化
条件筛选：
特征 抗老化
握柄部材质 PA6
把手形状 条纹把手
种类筛选 经济型把手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
握柄部 | 螺纹部 | ||||||||
| 材质 | 颜色 | 材质 | 表面处理 | ||||||||
| E-HAV11 | 条纹把手 |
外螺纹型 | PA6 | 黑色 | 1215MS | 镀锌 | |||||
| E-HAV12 | SUS304 | — | |||||||||
| E-HAV16 | 内螺纹型 | 黄铜 | |||||||||
| E-HAV17 | SUS304 | ||||||||||

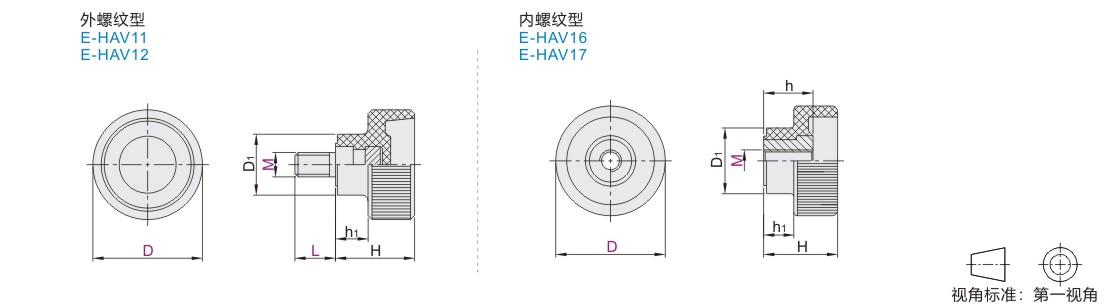

参数图
外螺纹型
| 型号 | D | L | D1 | H | h1 | 参考重量 (kg/pcs) |
|||||||||||||||||
| 代码 | M | ||||||||||||||||||||||
| E-HAV11 | 4 | 20 | 10 15 20 | 12 | 13.5 | 5.5 | 0.01 | ||||||||||||||||
| 5 | 10 15 20 | ||||||||||||||||||||||
| 6 | 25 | 20 30 | 15 | 19.5 | 10.5 | ||||||||||||||||||
| 8 | 30 | 20 30 40 | 18 | 21.5 | 0.02 | ||||||||||||||||||
| 10 | 35 | 20 30 40 | 21 | 28 | 15 | ||||||||||||||||||
| E-HAV12 | 5 | 20 | 10 15 20 | 12 | 13.5 | 5.5 | 0.01 | ||||||||||||||||
| 6 | 25 | 10 20 30 | 15 | 19.5 | 10.5 | ||||||||||||||||||
| 8 | 30 | 20 30 40 | 18 | 28 | 17 | 0.02 | |||||||||||||||||
内螺纹型
| 型号 | D | D1 | H | h | h1 | 参考重量 (kg/pcs) |
|||||||||||||||||||||||||||||||||||
| 代码 | M | ||||||||||||||||||||||||||||||||||||||||
| E-HAV16 E-HAV17 |
(4) | 20 | 12 | 13.5 | 11 | 5.5 | 0.01 | ||||||||||||||||||||||||||||||||||
| 5 | |||||||||||||||||||||||||||||||||||||||||
| 6 | 25 | 15 | 19.5 | 14 | 10.5 | ||||||||||||||||||||||||||||||||||||
| 8 | 30 | 18 | 21.5 | ||||||||||||||||||||||||||||||||||||||
| 10 | 35 | 21 | 28 | 16.5 | 15 | ||||||||||||||||||||||||||||||||||||
带( )的规格不适用E-HAV17。
-
