未生成型号，还有 6 项未选择
代码
参数选型
安装方式
安装部材质
安装部表面处理
产品选型
M
L
图片仅供参考，请以已选的规格为准
直纹把手 内/外螺纹型 防静电
条件筛选：
特征 防静电
握柄部材质 PF
把手形状 直纹把手
种类筛选 把手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 握柄部 | 嵌件 | |
| 材质 | 材质 | 表面处理 | ||
| HAU51 | 内螺纹型 |
PF |
黄铜 | — |
| HAU53 | Q235 | 镀锌 | ||
| HAU61 | 外螺纹型 |
SUM24L | ||
| HAU63 | SUM22L | |||

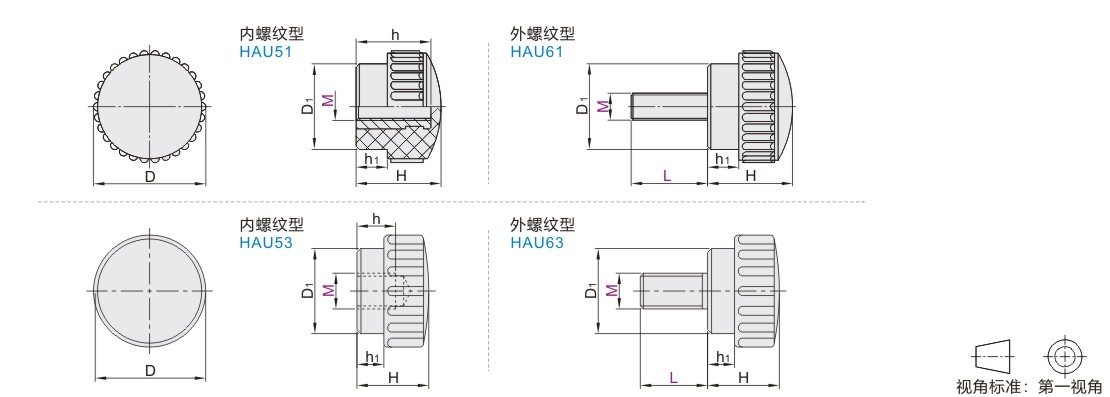

参数图
内螺纹型
| 型号 | D | D1 | H | h | h1 | 参考重量 (kg/pcs) |
|||||
| 代码 | M | ||||||||||
| HAU51 | 4 | 16 | 12 | 11 | 5 | 3 | 0.01 | ||||
| 5 | 20 | 14 | 13 | 6 | |||||||
| 6 | 25 | 17 | 16 | 8 | 4 | ||||||
| 8 | 32 | 23 | 21 | 10 | 5 | 0.02 | |||||
| 10 | 40 | 31 | 23 | 12 | 7 | 0.04 | |||||
内螺纹型
| 型号 | D | D1 | H | h | h1 | 参考重量 (kg/pcs) |
||||||||
| 代码 | M | |||||||||||||
| HAU53 | 4 | 15 | 11 | 11 | 5 | 2 | 0.003 | |||||||
| 5 | 20 | 14 | 13 | 6 | 4 | 0.008 | ||||||||
| 6 | 20 | 14 | 14 | 8 | 0.011 | |||||||||
| 8 | 25 | 16 | 16 | 10 | 5 | 0.024 | ||||||||
| 10 | 40 | 31 | 23 | 12 | 7 | 0.032 | ||||||||
外螺纹型
| 型号 | L | D | D1 | H | h | 参考重量 (kg/pcs) |
|||||
| 代码 | M | ||||||||||
| HAU61 | 4 | 10 | 16 | 12 | 11 | 3 | 0.01 | ||||
| 15 | |||||||||||
| 20 | |||||||||||
| 5 | 10 | 20 | 14 | 13 | 3 | 0.01 | |||||
| 15 | |||||||||||
| 20 | |||||||||||
| 25 | |||||||||||
| 6 | 10 | 25 | 17 | 16 | 4 | 0.02 | |||||
| 15 | |||||||||||
| 20 | |||||||||||
| 25 | |||||||||||
| 30 | |||||||||||
| 8 | 15 | 32 | 23 | 21 | 5 | 0.04 | |||||
| 20 | |||||||||||
| 25 | |||||||||||
| 30 | |||||||||||
| 40 | |||||||||||
| 10 | 25 | 40 | 31 | 23 | 7 | 0.06 | |||||
| 30 | |||||||||||
| 40 | |||||||||||
外螺纹型
| 型号 | L | D | D1 | H | h1 | 参考重量 (kg/pcs) |
||||||
| 代码 | M | |||||||||||
| HAU63 | 4 | 10 | 15 | 11 | 10 |
2 |
0.004 | |||||
| 15 | ||||||||||||
| 5 | 10 | 21 | 14.5 | 14 | 4.5 | 0.005 | ||||||
| 15 | ||||||||||||
| 20 | ||||||||||||
| 6 | 10 | 0.007 | ||||||||||
| 15 | ||||||||||||
| 20 | ||||||||||||
| 8 | 15 | 25 | 16.5 | 16 | 5 | 0.020 | ||||||
| 25 | ||||||||||||
| 10 | 25 | 40 | 29 | 22 | 7 | 0.038 | ||||||
-
