产品选型
M
D
图片仅供参考，请以已选的规格为准
圆形把手 压纹 内螺纹型
条件筛选：
安装方式 内螺纹型
把手形状 压纹把手
握柄部特征 带垫圈
种类筛选 把手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
主体 |
附件 | ||
| 材质 | 表面处理 | 材质 | |||
| HAW91 | 压纹把手 | 内螺纹型 | S45C | 发黑 | — |
| HAW92 | 镀镍 | ||||
| HAW96 | SUS303 | — | — | ||
| HAW97 | 尼龙垫圈(白) | ||||

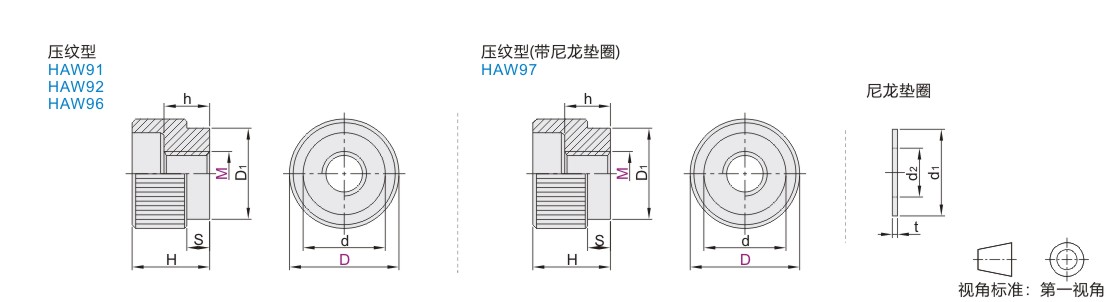

参数图
HAW91~96
| 型号 |
D |
d |
D1 |
H |
h |
S |
参考重量 (kg/pcs) |
|
| 代码 | M | |||||||
| HAW91 HAW92 HAW96 |
3 | 10 | 7 | 8.4 | 7.2 | 4.2 | 2.4 | 0.01 |
| 12 | 9 | |||||||
| 4 | 13 | 9 | 11.2 | 9.6 | 5.6 | 3.2 | ||
| 16 | 12 | |||||||
| 5 | 16 | 11 | 14 | 12 | 7 | 4 | ||
| 20 | 15 | |||||||
| 6 | 19 | 13 | 16 | 14 | 8 | 4 | 0.02 | |
| 24 | 18 | |||||||
| 8 | 24 | 18 | 20 | 17 | 10 | 5 | 0.03 | |
| 30 | 24 | 0.04 | ||||||
| 10 | 29 | 23 | 28 | 20 | 12 | 6 | 0.06 | |
| 36 | 30 | 0.08 | ||||||
| 12 | 32 | 26 | 32 | 24 | 14 | 8 | 0.11 | |
| 40 | 34 | 0.13 | ||||||
HAW97
| 型号 |
D |
d |
D1 |
H |
h |
S |
d1 |
d2 |
t |
参考重量 (kg/pcs) |
|
| 代码 | M | ||||||||||
| HAW97 | 5 | 16 | 11 | 14 | 12 | 7 | 4 | 13 | 5.3 | 0.8 | 0.01 |
| 20 | 15 | ||||||||||
| 6 | 19 | 13 | 16 | 14 | 8 | 4 | 13 | 6.3 | 0.8 | 0.02 | |
| 24 | 18 | ||||||||||
| 8 | 24 | 18 | 20 | 17 | 10 | 5 | 18 | 8.3 | 1 | 0.03 | |
| 30 | 24 | 0.04 | |||||||||
-
