常规选型
图纸选型
型号筛选
未生成型号，还有 8 项未选择
代码
参数选型
安装部材质
安装部表面处理
握柄部材质
握柄部特征
特征
产品选型
M
L
图片仅供参考，请以已选的规格为准
圆形把手 压纹 外螺纹型 内六角型
条件筛选：
安装方式 外螺纹型
把手形状 压纹把手
种类筛选 把手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 表面处理 | ||
| HAW51 | 内六角孔型 | 无台阶 | 外螺纹型 | 1215MS | 镀铬抛光 |
| HAW52 | SUS303 | 发纹处理 | |||
| HAW56 | 带台阶 | 1215MS | 镀铬抛光 | ||
| HAW57 | SUS303 | 发纹处理 | |||

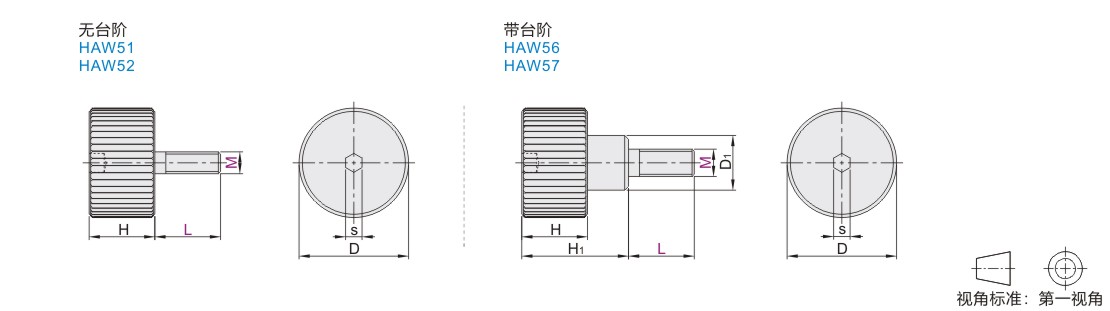

参数图
无台阶
| 型号 |
L |
D |
H |
s |
参考重量 (kg/pcs) |
|
| 代码 | M | |||||
| HAW51 HAW52 |
3 | 6 10 | 12 | 12 | 2 | 0.01 |
| 4 | 6 10 16 | 16 | 17 | 2.5 | ||
| 5 | 10 16 20 | 20 | 26 | 3 | ||
带台阶
| 型号 |
L |
D |
D1 |
H1 |
H |
s |
参考重量 (kg/pcs) |
|
| 代码 | M | |||||||
| HAW56 HAW57 |
3 | 6 10 | 12 | 6 | 17 | 12 | 2 | 0.01 |
| 4 | 6 10 16 | 16 | 8 | 23 | 17 | 2.5 | ||
| 5 | 10 16 20 | 20 | 10 | 33.5 | 26 | 3 | ||
-
