未生成型号，还有 8 项未选择
代码
参数选型
安装方式
安装部材质
安装部表面处理
产品选型
M
D
L
握柄部颜色
图片仅供参考，请以已选的规格为准
三角形把手 三角型 内/外螺纹型 进口型 抗老化
条件筛选：
产地 进口
特征 抗老化
握柄部材质 PA6
把手形状 三角把手
种类筛选 把手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 | ||
| 握柄部 | 螺纹部 | 螺纹部 | |||
| J-HAU15 | 抗老化 | 内螺纹型 | PA6 | S45C | 镀锌 |
| J-HAU16 | SUS303 | — | |||
| J-HAU17 | 外螺纹型 | SWCH10R | 镀锌 | ||
| J-HAU18 | SUS303 | — | |||

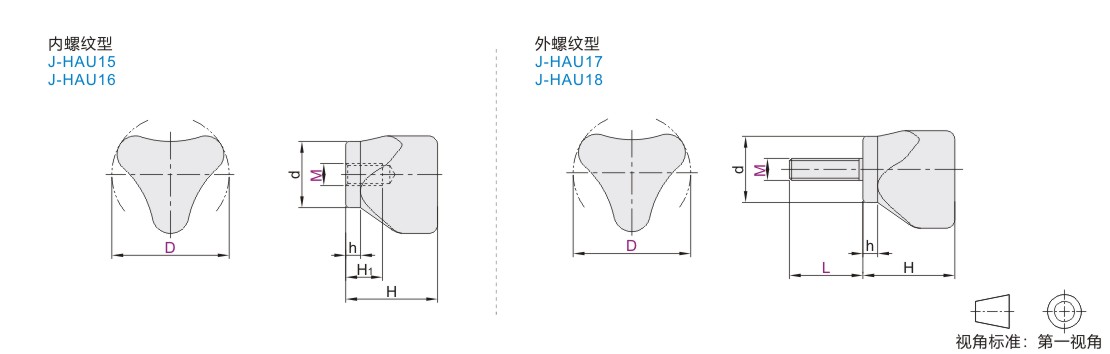

参数图
J-HAU15-16
| 型号 |
D |
握柄部颜色 |
d |
H |
H1 |
h |
参考重量 （Kg/pcs） |
|
| 代码 | M | |||||||
| J-HAU15 J-HAU16 |
3 | 16 | E（亚光黑） Y（亚光银） J（亚光橙） B（亚光蓝） H（亚光黄） |
9 | 12.5 | 5 | 2 | 0.010 |
| 4 | ||||||||
| 5 | 0.009 | |||||||
| 5 | 20 | 10 | 14 | 6 | 2.5 | 0.011 | ||
| 6 | 0.010 | |||||||
| 5 | 25 | 12 | 15.5 | 8 | 3 | 0.012 | ||
| 6 | 0.011 | |||||||
| 6 | 32 | 16 | 21 | 4 | 0.017 | |||
| 8 | 0.025 | |||||||
| 8 | 40 | 19.5 | 25 | 10 | 0.039 | |||
| 10 | 0.049 | |||||||
J-HAU17~18
| 型号 |
D |
L |
握柄部颜色 |
d |
H |
h |
参考重量 (Kg/pcs) |
|
| 代码 | M | |||||||
| J-HAU17 J-HAU18 |
3 | 16 | 10 16 | E（亚光黑） Y（亚光银） J（亚光橙） B（亚光蓝） H（亚光黄） |
9 | 12.5 | 2 | 0.009~0.010 |
| 4 | 10 16 | 0.010~0.011 | ||||||
| 5 | 10 16 20 | 0.011~0.013 | ||||||
| 5 | 20 | 10 16 20 | 10 | 14 | 2.5 | 0.013~0.014 | ||
| 6 | 10 16 20 25 | 0.013~0.016 | ||||||
| 5 | 25 | 20 25 | 12 | 15.5 | 3 | 0.015~0.016 | ||
| 6 | 16 20 25 | 0.016~0.017 | ||||||
| 6 | 32 | 20 25 | 16 | 21 | 4 | 0.021~0.022 | ||
| 8 | 16 20 25 | 0.034~0.037 | ||||||
| 8 | 40 | 16 20 25 30 40 50 | 19.5 | 25 | 0.048~0.059 | |||
| 10 | 20 25 30 40 50 | 0.067~0.082 | ||||||
-
