产品选型
L
图片仅供参考，请以已选的规格为准
椭圆形拉手 外装式 后装型 固定型 弧型
条件筛选：
外形 弧形
安装方式 内装型
适用行业 通用
固定孔 2螺纹孔
种类筛选 椭圆形拉手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 表面处理/颜色 | ||||||||||
| XAP21 | 内装型 | 弧型 | PC | 黑色 | |||||||||
| XAP22 | 灰色 | ||||||||||||
| XAP23 | 象牙色 | ||||||||||||
| XAP26 | ZDC | 镀铬 | |||||||||||
| XAP31 | A6063 | 不锈钢色阳极氧化 | |||||||||||
| XAP32 | 黑色阳极氧化 | ||||||||||||
| XAP36 | SUS304 | 镜面抛光 | |||||||||||
| XAP37 | 电解研磨 | ||||||||||||

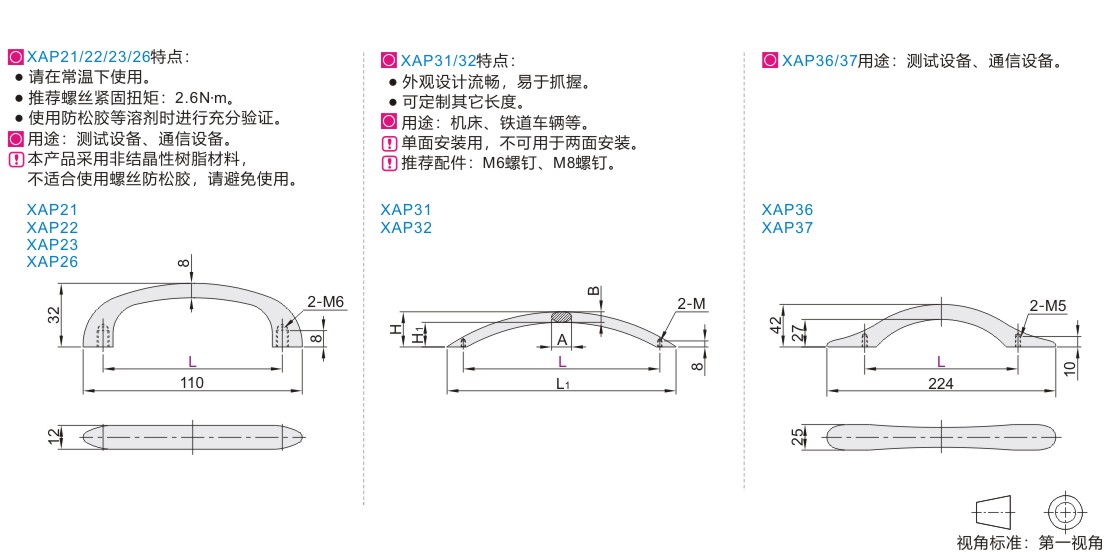

参数图
XAP21~26
| 型号 | 负载 (Kg) |
参考重量 (kg/pcs) |
||||||||||
| 代码 | L | |||||||||||
| XAP21 XAP22 XAP23 |
90 | 25 | 0.01 | |||||||||
| XAP26 | 40 | 0.07 | ||||||||||
XAP31~32
| 型号 | L1 | B | A | H | H1 | M | 负载 (Kg) |
参考重量 (kg/pcs) |
|||||||||||||||||||||||||||||||||||||||
| 代码 | L | ||||||||||||||||||||||||||||||||||||||||||||||
| XAP31 XAP32 |
192 | 222 | 16 | 30 | 54 | 38 | M6 | 51 | 0.22 | ||||||||||||||||||||||||||||||||||||||
| 335 | 390 | 18 | 34 | 60 | 42 | 0.38 | |||||||||||||||||||||||||||||||||||||||||
| 522 | 600 | 0.49 | |||||||||||||||||||||||||||||||||||||||||||||
| 710 | 816 | M8 | 0.60 | ||||||||||||||||||||||||||||||||||||||||||||
| 975 | 1090 | 20.2 | 38 | 80 | 59.8 | 1.64 | |||||||||||||||||||||||||||||||||||||||||
XAP36~37
| 型号 | 参考重量 (kg/pcs) |
||||||||
| 代码 | L | ||||||||
| XAP36 XAP37 |
150 | 0.38 | |||||||
-
