查看大图
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
本体材质
颜色
产品选型
L
图片仅供参考，请以已选的规格为准
椭圆形拉手 外装式 后装型 固定型 直边圆角型
条件筛选：
性价比 普通型
外形 圆角型
安装方式 内装型
适用行业 通用
固定孔 2螺纹孔
种类筛选 椭圆形拉手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 颜色 | |
| XAG01 | 内装型 | 圆角型 | PF | 黑色 |
| XAG02 | 红色 | |||
| XAG06 | PA6+GF30 | 黑色 | ||

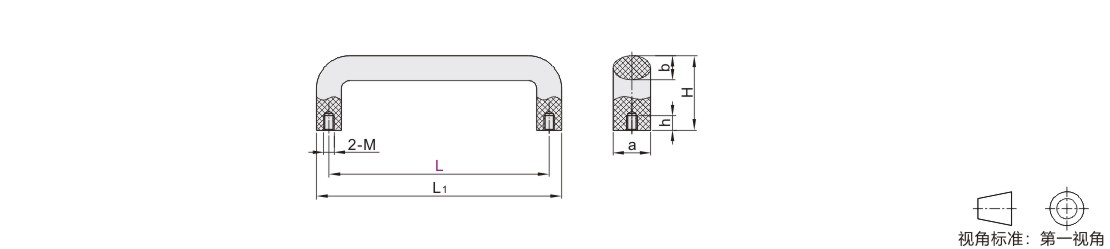

参数图
选型表
| 型号 |
L1 |
M |
H |
h |
a |
b |
参考重量 (kg/pcs) |
||
| 代码 | L | XAG01 | XAG02 | ||||||
| XAG01 XAG02 |
90 | 106 | M6 | 45 | 45 | 12 | 24 | 16 | 0.07 |
| *114 | 132 | 50 | — | 22 | 32 | 21 | 0.10 | ||
| 120 | 136 | M8 | 50 | 50 | 16 | 27.5 | 20 | 0.10 | |
| *120A | 142 | 49.5 | — | 22 | 32 | 21 | 0.14 | ||
| *140 | 162 | 60 | 0.15 | ||||||
| 160 | 176 | 50 | 60 | 16 | 27.5 | 20 | 0.16 | ||
| *160A | 182 | 60 | — | 22 | 32 | 21 | 0.17 | ||
| 180 | 196 | 55 | 55 | 16 | 27.5 | 20 | 0.19 | ||
| *180A | 202 | 60 | — | 22 | 32 | 21 | 0.20 | ||
| *200 | 222 | 0.21 | |||||||
| 240 | 256 | 60 | 16 | 20 | 0.22 | ||||
| 320 | 340 | 0.30 | |||||||
| 400 | 416 | 65 | 65 | 0.37 | |||||
带*规格仅适用于XAG01。
| 型号 |
L1 |
M |
H |
h |
a |
b |
参考重量 (kg/pcs) |
|
| 代码 | L | |||||||
| XAG06 | 90 | 108 | M6 | 50 | 14 | 28 | 18 | 0.01 |
| 120 | 140 | M8 | 60 | 16 | 28 | 20 | ||
| 180 | 200 | 0.02 | ||||||
| 240 | 260 | 0.03 | ||||||
-
